LADH-B20系列交流不中止电源装置,是一种高可靠性交流电源装备,通常由两套系统组成。。。。它们划分使用蓄电池储能和直接使用交流电网的电力对负荷输出交流,两者互为备用,通过电子开关举行切换。。。。在开关切换时,爆发电源短暂断开,时间在几毫秒以内。。。。由于电路中保存电感的作用,切换历程只引起输出电压的波形畸变,不致造成负荷事情中止,因此,不中止电源的“不中止”是对负荷而言的,并非电源完全一直。。。。
以固态器件组成的静止型UPS具有用率高,体积小,占地少,无旋转噪声,装置利便,维护用度省,可靠性高,稳频、稳压性能好等许多优越性,因此,现在普遍接纳静止型交流不中止电源装备。。。。
在工业企业中,UPS 主要用作仪表自控系统和盘算机电源。。。。随着盘算机的普遍应用,它已成为包管盘算机、自控系统和清静联锁装置正常、可靠地事情而不可缺氨赡配套设施,用以预防供电电源电压或频率偏离、波形畸变等瞬态滋扰和突然断电,阻止由此爆发盘算机数据丧失、程序杂乱、磁盘损伤或联锁失灵及工艺系统失控等严重效果。。。。
(1) UPS的事情原理

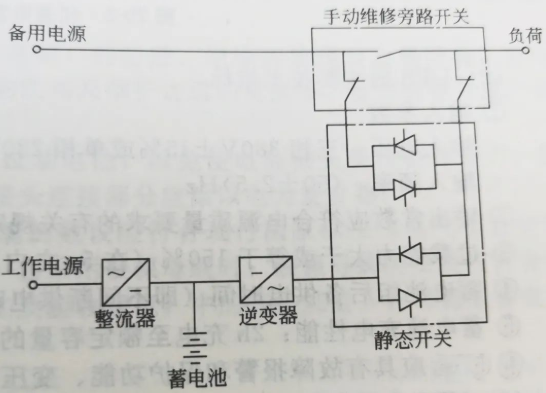

UPS 一样平常由整流器、蓄电池组、逆变器、静态电子开关等几部分组成。。。。其事情原理如图
常态下,事情电源输入交流电,通过整流和滤波单位可抑制电源中的高次谐波电流，，，，，，尖峰脉冲，，，，，，浪涌等滋扰信号，，，，，，将高质量直流电流送入逆变器，，，，，，转变为工频交流输出,供负荷使用，，，，，，别的，，，，，，对蓄电池举行浮充电，，，，，，以增补蓄电池自放电。。。。装备内有控制系统,监控和调理逆变器输出的电压和频率,使之稳固在划定的规模内。。。。
静态开关是由两组电子开关组成的。。。。其中一组毗连逆变器输出端,另一织接旁路备用电源。。。。当过负荷、过电压、逆变器故障或整流器意外阻止事情及蓄电池放电至终止电压时、静态开关能自动地切换,接通备用电源供电。。。。当异常情形消逝或扫除后,静态开关又自动返回接通逆变器输出。。。。切换时间取决于控制系统和开关所用的器件,现在 UPS 切换时间有的可以小于1ms,UPS一样平常均设有手动维修旁路开关与备用电源相接,作UPS磨练时对负载供电用。。。。该开关具有先合后分的性能,以便在操作中不中止负载电源。。。。
(2) UPS的主要手艺指标
①输入参数
輸入电压 三相380V土15%或单相 220V±5%;
输入频率(50士2.5)Hz。。。。
②输出常数应切合电源质量要求的有关划定。。。。
③过载能力大于或即是150%(在5s之内)。。。。
④蓄电池组后备供电时间(即不中止供电时间):15~30min。。。。
⑤蓄电池充电性能:2h充电至额定容量的80%。。。。
⑥UPS 应具有故障报警和保�；；すπА⒈溲刮妊够方诤臀づ月饭π�。。。。

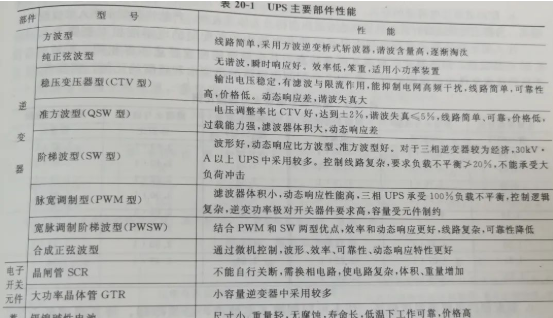

(3) UPS 主要部件的性能主要部件包括逆变器、电子开关器件和蓄电池,它们的性优劣直接关系UPS的手艺指标。。。。UPS主要部件性能见下表。。。。
(4)UPS电源双机并联冗余供电方法
4.1UPS电源双重化冗余供电方法
该供电方法通过投切联络开关将UPS电源从单机供电方法切换为双重化冗余供电方法。。。。正常情形下如UPS电源自力运行,只能为仪表控制系统提供一起电源,而仪表控制系统一样平常为一级负荷按双重电源供电,要求当一起电源爆发故障时,另一电源不应同时受到损坏,并能知足所有一、二级负荷的供电需求。。。。为了给仪表控制系统提供2路'可互为备用UPS电源,投入联络开关,由自力供电方法切换为双机并联冗余的供电方法。。。。为了阻止UPS电源并机两段母线之间保存相位差爆发环流引起电压波动。。。。一样平常接纳同型号、同容量2台可互为备用UPS电源,以包管电压、频率和相位等参数基本一致,将输出电压误差控制在允允许调的规模内。。。。

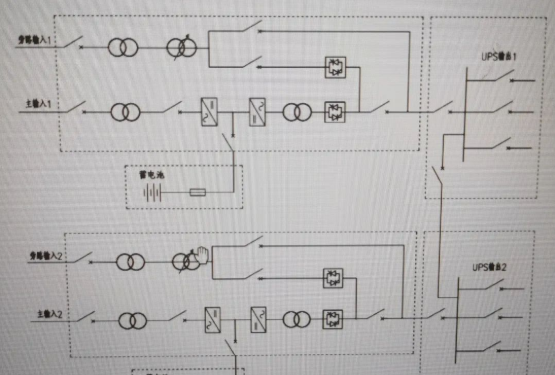

该供电方法的优点是可凭证需求无邪转换供电方法,带负载能力强,利便装备的按期维护。。。。UPS电源双重化冗余供电,详见图所示。。。。
该供电方法适用于UPS电源容量大,对供电方法有差别需求的仪表控制系统。。。。

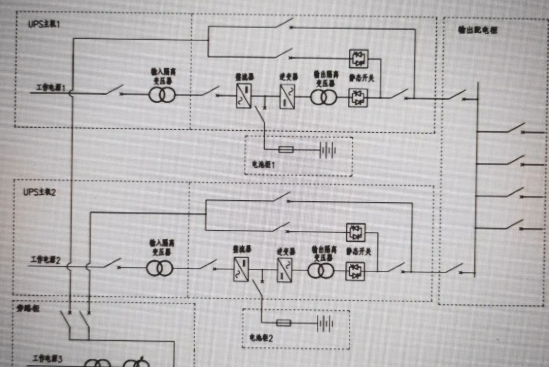

4.2 UPS电源并联冗余供电方法
该供电方法中UPS电源之间不设联络开关,没有UPS电源之间相互切换可能泛起的故障问题,UPS电源输出接纳单母线接线。。。。比UPS双重化冗余供电方法简朴,更易于操作。。。。
该供电方法一样平常选用型号、容量相同的2台UPS电源。。。。UPS电源之间没有主从机之分。。。。正常事情时,2台UPS电源同时运行,并均分负荷。。。。当一台UPS电源逆变器泛起故障时,连忙自动脱机,由另一台UPS电源肩负所有负载。。。。
该供电方法的优点是只需一套旁路电源,增添了维护的利便性,具有优异的经济性和适用性。。。。利便以后UPS电源的扩容刷新。。。。该供电方法在仪表控制系统中普遍应用。。。。
