KW-ZKSD系列霍尔式速率传感器知识分享
KW-ZKSD系列霍尔式速率传感器知识分享
速率丈量一直困扰着我们，，，，由于速率的控制和�；；；ず苁侵饕�，，，，在电厂里他关系着主要泵组的清静稳固运行，，，，在汽机更是直接影响着机组的速率控制与�；；；�，，，，其往往要求精度高，，，，响应快，，，，性能稳固，，，，同时要知足工业严苛的运行情形。。。。。而霍尔式速率传感器在其中依附丈量精度高，，，，响应快，，，，稳固性好的特点在电厂汽机侧和主要泵组中获得应用。。。。。别的，，，，霍尔元件在位置开关，，，，运动偏向感应中也有很普遍的应用。。。。。
霍尔元件的原理
霍尔效应可以通过使用金属和半导体等导体爆发，，，，效应的优劣取决于导体中的质料。。。。。该质料将直接影响流过它的电子或正离子。。。。。汽车工业常用三种半导体来制造霍尔元件/砷化镓（GaAs）、锑化铟（InSb）和砷化铟（InAs）。。。。。这些半导体中最常见的是砷化铟。。。。。就像在霍尔博士的实验中一样，，，，导体必需是矩形的并且很是薄，，，，这一点很主要。。。。。这为流经它的载体在边沿疏散和搜集提供了空间。。。。。

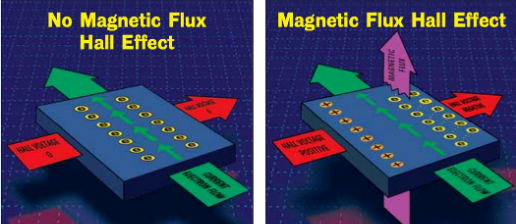

现在让我们看看霍尔效应原理（上面的图 1 和图 2）。。。。。若是电流流过导体，，，，并且允许磁场！�。。。ù磐浚┍手庇诘缌髁鞴继�，，，，则带电粒子会漂移到矩形条的边沿。。。。。这些带电粒子群集在外貌边沿。。。。。磁通量在导体上施加力，，，，导致电压（正力）漂移到一个边沿，，，，而电子（负力）漂移到相反边沿。。。。。施加在电流上的力称为洛伦兹力。。。。。
当磁力施加到导体上时，，，，载流子停留在相对的两侧，，，，从而在导体上爆发电压降。。。。。这个电压差就是霍尔电压。。。。。它与流过它的电流、磁场强度和导体质料的类型成正比。。。。。若是这三个变量中的任何一个爆发转变，，，，导体两头的电压差也会爆发转变。。。。。这就是为什么霍尔元件必需在电流路径上施加稳压电压的缘故原由。。。。。若是电流被调理并且导体的质料被给定，，，，那么唯一需要改变的就是磁场强度。。。。。当磁场强度变为与电流路径成 90° 角时，，，，导体上的电压降也会爆发转变。。。。。磁通量越强，，，，导体上的电压降越大。。。。。
爆发的霍尔电压是模拟信号。。。。。这个霍尔信号很是小/通常约为 30 微伏，，，，磁场为 1 高斯。。。。。由于爆发的电压很小，，，，若是装备要用于现实应用，，，，必需放大霍尔信号。。。。。

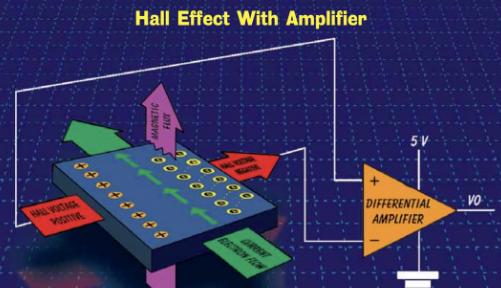

最适合与霍尔元件一起使用的放大器类型是差分放大器，，，，它仅放大正负输入之间的电位差。。。。。若是放大器的正负输入之间没有电压差，，，，则放大器将没有输出电压。。。。。可是，，，，若是保存电压差，，，，则该差将具有线性放大。。。。。放大宗由电路中使用的差分放大器给出。。。。。
霍尔元件直接毗连到差分放大器，，，，因此霍尔元件中的活动由放大器镜像。。。。。当霍尔元件中没有磁场时，，，，不会爆发霍尔电压，，，，也不会爆发放大器的输出电压。。。。。当向霍尔元件施加磁场时，，，，会在元件上爆发霍尔电压。。。。。差分放大器检测该电压差并将其放大。。。。。
KW-ZKSD系列霍尔式速率传感器

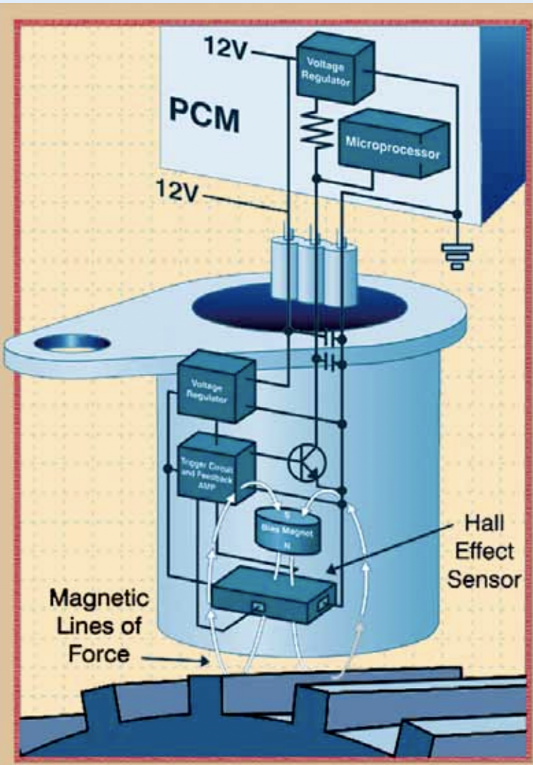

齿轮齿霍尔效应传感器是一种数字开/关传感装备。。。。。偏置磁铁安排在霍尔元件上。。。。。在该传感器中，，，，磁场始终穿透霍尔元件，，，，并且始终保存霍尔电压。。。。。当齿轮齿或目的通过霍尔元件下方时，，，，元件中的磁场会增强。。。。。随着磁场的增强，，，，霍尔电压增添。。。。。该电压被发送到一个电路，，，，该电路将霍尔非齿电压输出与霍尔齿电压输出举行较量。。。。。
要使该传感器事情，，，，目的必需经由霍尔元件。。。。。在无齿位置，，，，对电容器充电以存储无齿霍尔电压，，，，以便将其与有齿霍尔电压举行较量。。。。。随着齿的前沿靠近传感器，，，，霍尔电压增添到预定的事情点。。。。。此时，，，，较量器向触发电路发送信号。。。。。触发器将电压信号施加到 NPN 晶体管并将其翻开。。。。。NPN晶体管毗连到控制单位中的电阻电路。。。。。
电阻的一侧毗连到电压调理器，，，，另一侧毗连到 NPN 晶体管的集电极。。。。。当晶体管改变状态并开启时，，，，信号电压被拉至地。。。。。当目的旋转并且齿的后沿通过霍尔传感器时，，，，电压下降到预定释放点以下，，，，较量器将电压释放到触发电路并关闭 NPN 晶体管。。。。。然后晶体管改变状态并翻开电路。。。。。源电压现在保存于信号电路中。。。。。若是调理器是 5 伏电源，，，，则信号电压现在为 5 伏。。。。。当齿通过霍尔传感器下方时，，，，电路被激活并将这个 5 伏信号拉到地。。。。。该循环重复自身以从齿轮齿霍尔效应传感装置爆发数字输出。。。。。
KW-ZKSD系列霍尔式速率传感器怎样丈量正反转

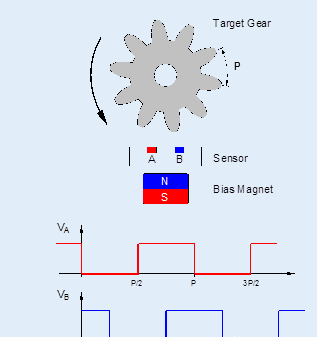

传感器由两个霍尔效应元件组成，，，，这些元件由磁铁偏置，，，，以检测由铁质目的齿轮旋转引起的磁场强度转变。。。。。当目的档位经由传感器元件 A 时，，，，输出在目的档位的一半螺距 (P/2) 处从逻辑 0 切换到逻辑 1。。。。。随着目的档位的继续，，，，输出在档位 (P) 处从逻辑 1 切换到逻辑 0。。。。。传感器元件 B 与元件 A 相距目的齿轮节距的四分之一 (P/4)。。。。。元件 B 的输出与元件 A 的输出相移四分之一 (P/4)。。。。。在电气术语中，，，，这会爆发 90° 的相位差。。。。。当齿轮逆时针转动时，，，，输出 A 相位领先于输出 B。。。。。当齿轮顺时针转动时，，，，输出 A 滞后于输出 B。。。。。
KW-ZKSD系列霍尔式速率传感器数据
下面先容一款霍尔式传感器的主要参数：霍尔式传感器的丈量规模一样平常可达20kHz；；；输入功率为5-27VDC，，，，电流为15mA；；；
引脚毗连
引脚 A（红色）：输入电源 (+)
针 B（白色）：脉冲输出（+）
针 C（玄色）：通俗 (-)
偏向
为了获得最佳性能，，，，需要将传感器与目的旋转对齐，，，，确�；；；舳вυ氪懦〉淖既菲颉！�。。。输出可选5V，，，，10V或集电极输出。。。。。
装置注重事项：
1、必需注重电源的功率，，，，不可凌驾传感器的最大电流，，，，霍尔式传感器的电流一样平常不大；；；
2、脉冲输出没有短路�；；；ぁ！�。。。在接通电源之前，，，，请确保准确接线。。。。。接线不当会对传感器造成损坏；；；
3、装置偏向和装置间隙遵照厂家说明。。。。。
