DC-YH系列氧化锆氧剖析仪的丈量原理及典范仪表

一、基体结构

    DC-YH系列氧化锆氧传感器是一种高温固体电解质传感器，，，，，
，传感器的基体，，，，，
，通例为萤石型结构或其变体，，，，，

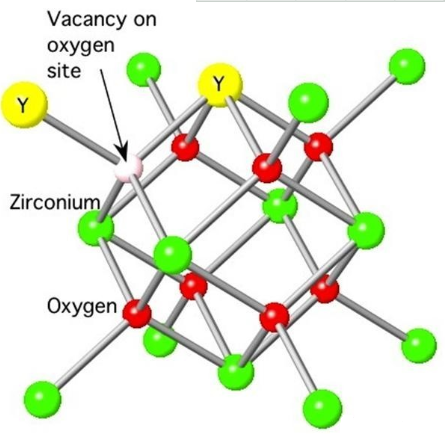

，如下图，，，，，
，可见在ZRO2单位晶胞中心有很大的逍遥，，，，，
，有利于氧分子移动。。

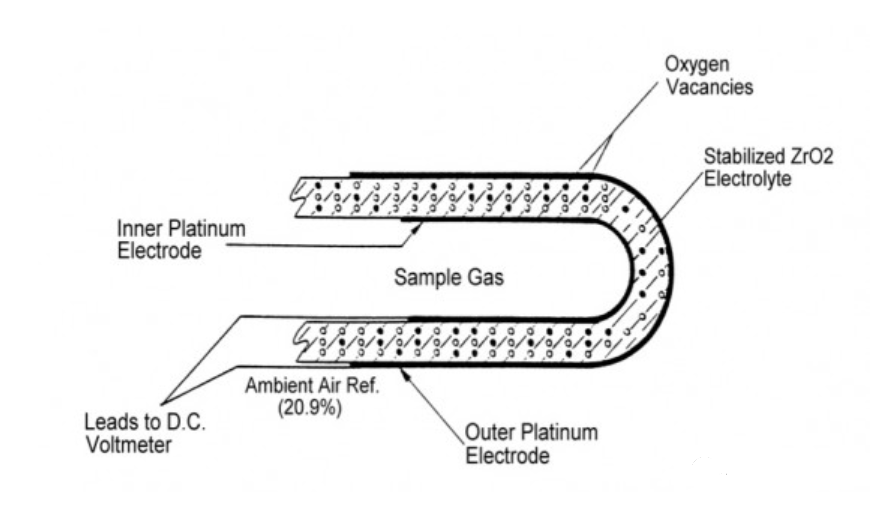

下图为样气在氧化锆基体横截面图。。

二、盘算公式

    从原理上来说，，，，，
，氧化锆氧传感器由氧化锆固体电解质和铂金属点击组成，，，，，
，通过引线将电池电动势转化为电信号引出。。（注：在这种类型的传感器中，，，，，
，温度必需高于450°C，，，，，
，然后才华作为电解液导体起作用）。。整个电池的电位差由能斯特方程给出。。

其中：

E是电位差（伏特）

R是气体常数（8.314 J mol-1 K-1）

T是绝对温度（K）

F是法拉第常数（96484库仑摩尔-1）

P1和P2是氧化锆管两侧氧的分压

因此，，，，，
，能斯特方程可以简化为：

因此，，，，，
，若是其中一个电极上的氧分压已知，，，，，
，并且传感器的温度获得控制，，，，，
，那么通过丈量两个电极之间的电位差来盘算未知的分压。。

需注重，，，，，
，气体的分压即是气体混淆物中组分的摩尔浓度乘以气体混淆物的总压力。。

三、典范仪表

以DC-YH系列为例：

DC-YH系列氧浓度和燃烧效率一体化在线监测系统是基于ZrO2 丈量原理，，，，，
，可选择丈量Coe传感器丈量未完全燃烧的可燃物浓度，，，，，
，组成一个完整的燃烧效率在线监测系统系统丈量单位装置在烟道外面，，，，，
，烟气通过倒流管引入到丈量单位，，，，，
，原烟气返回烟道。。

    氧浓度和燃烧效率一体化在线监测系统可选择准时自动标定功效和自动吹灰功效。。

特点

    结构紧凑，，，，，
，结实

    可现场替换变送器，，，，，
，不需要从烟道内取出采样探管

    湿态真实浓度丈量，，，，，
，可换算成干态数据

    可选择自动吹灰功效

    可选择在线自动标定或手动标定功效

    不需要参比氧

    精度高，，，，，
，寿命长

手艺参数

★丈量参数：烟气中氧浓度和可燃物浓度

★ 丈量量程: 0---25% O2    0---1000ppm COe (选项)

★ 精度：±0.2%O2 或 ±5%读数, 取*大值    ±50ppm COe 或±20%读数, 取*大值

★  重复性：不大于±1%FS

★  预热时间：30 分钟

★ 响应时间：< 10s

★  使用寿命：大于5年

★  模拟输出：两路4–20 mA ,用户可以设置对应的量程

★  数字输出：RS485 (Modbus协议)

★  供电：18 - 24 VDC, 90 - 100W
；；；；100-240VAC (OMS420RT型号)

★  校准气路接口: 螺纹毗连，，，，，
，可毗连6/4 mm 管，，，，，
，校准可通过气动单位PU420，，，，，
，手动或自动举行

★  反吹气路接口：快速连讨论、8mm管，，，，，
，需要毗连6-8 bar 压缩空气

★  事情情形温度（电子部分）: -20℃--- +60 ℃

★  防护品级: IP 65

系统结构形式

DC-YH系列

★  显示和ZrO2传感器一体

★  24VDC供电

★  带装置法兰的导流管

★ 可选择：反吹、COe传感器和PU420气动单位

DC-YH系列

★ 现场ZrO2传感器，，，，，
，远程显示

★带装置法兰的导流管

★100-240VAC供电  10m毗连电缆

★  可选择：反吹、COe传感器和PU420气动单位

DC-YH系列  高温用

★ 现场ZrO2传感器，，，，，
，远程显示

★ 100-240VAC供电

★ 10m毗连电缆★ 装置法兰带喷射器和陶瓷导流管

★可选择：反吹、COe传感器和PU420气动单位

选项: PU420气动单位

PU420气动单位装置在离探测器周围（5m），，，，，
，通过特殊电缆和气路管线毗连到OMS420N。。清洁空气和气瓶气通过自动或手动毗连到校准接口。。整个校准历程不需要将探测器从烟道内取出。。
