氧化锆氧量剖析仪接线图及标定要领
DC-YH系列氧化锆氧量剖析仪接线图及标定要领

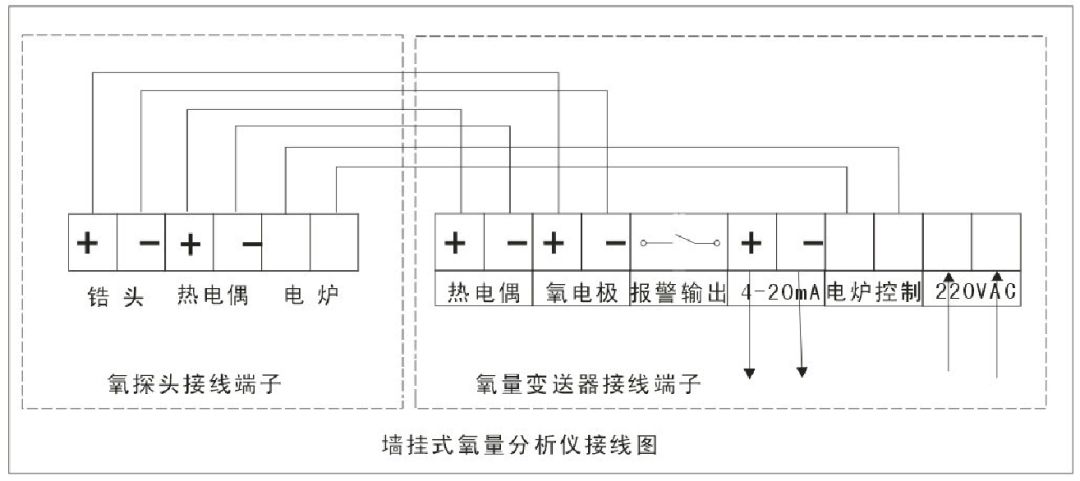

一、DC-YH系列氧化锆烟气氧量剖析仪接线示意图
二、DC-YH系列氧化锆烟气氧量剖析仪性能检测
将DC-YH系列氧化锆传感器安排在空气中，，，，确认仪器接线准确，，，，开启电源升温至700℃，，，，温度恒定20分钟以后，，，，可举行丈量：
1. 本底电势：万用表mV档丈量接线盒内氧电极接线端子，，，，氧探头本底电势都控制在±3mV以内，，，，大于±5mV，，，，氧传感器老化或损坏；；；
2. 直流内阻：用万用表Ω档丈量接线盒内氧电极接线端子，，，，氧探头的直流内阻都控制在100Ω以下，，，，凌驾500Ω以上，，，，说明氧传感器老化或损坏 。。。
三、DC-YH系列氧化锆烟气氧量剖析仪标定办法
当温度抵达700℃，，，，仪器稳固一小时以后举行标定 。。。
1. 本底自动校正
将标气入口的密封螺钉拧下，，，，通入空气，，，，待数据稳固后按 “SET”键进入主菜单，，，，按“↑ ”“↓ ”键将光标选中“氧量参数校正”菜单，，，，按 “确定”键进入校正子菜单，，，，按“↑” “↓ ”键将光标选中“本底自动校正”菜单，，，，按 “确定”键，，，，本底自动校正后，，，，按 “←”键返回丈量状态，，，，氧量显示20.6%左右，，，，将标气入口的密封螺钉拧上 。。。
2. 标气自动校正
将标气入口的密封螺钉拧下，，，，通入标气（一样平常选用5%左右的氮中氧，，，，流量≤100ml/min），，，，待数据稳固后，，，，按 “SET”键进入主菜单，，，，按“↑ ”“↓ ”键将光标选中“氧量参数校正”菜单，，，，按 “确定”键进入校正子菜单，，，，按“↑” “↓ ”键将光标选中“标气自动校正”菜单，，，，按 “确定”键进入校正进入校正页面，，，，按“↑” “↓ ”键将数据修正到和标准气值相同，，，，按 “确定”键完成标气校正 。。。按 “←”键返回丈量状态，，，，再将标气入口的密封螺钉拧上 。。。
