停泵水锤或关闭阀门水锤导致泵房淹没、输水管破碎的事故时有爆发。。。。通例做法是凭证水锤模拟效果对水泵出水阀门举行分阶段关闭，，以减小停泵水锤，，并凭证需要，，在输水管道的适当位置设置补水、补气等设施，，以期消除弥合水锤。。。。
水锤及水力盘算
1. 水锤盘算
在水锤历程的剖析与盘算中，，波速是一个主要的参数。。。。它的巨细与管壁质料、厚度、管径、管道的支持方法以及水的弹性模量等有关。。。。由水流的一连方程并思量水体和管壁的弹性模量后，，可导出水锤波的撒播速率。。。。
压力波速率：
（1）
式中 a ——压力波速率；； ；；；；
g ——水的密度；； ；；；；
g——重力加速率；； ；；；；
K ——水的体积弹性系数，，取2.07×109Pa；； ；；；；
E——管子的杨氏弹性模量，，取1.6×1011Pa；； ；；；；
D ——管子的直径；； ；；；；
t——管子的壁厚。。。。
由于管道结构差别，，保存有一些差别；； ；；；；可是凭证式1盘算，，不会造成任何大的差别。。。。
若是沿整条管道长度的管子的直径和壁厚不匀称，，那么关于相同直径、相同壁厚的各个部分的长度（L 1，，L 2，，…，，L n），，划分盘算出（a 1，，a 2，，…，，a n）值。。。。然后凭证式（2）算出管道全长的平均值：
a=L /Σ(L n/a n) （2）
由于快速翻开或关阀门造成水锤的情形下，，使用朱可夫斯基（Joukowsky）公式：
H－H o=－a (V －V o)/g （3）
式中 H o——稳固流动状态时的压力水头；； ；；；；
Vo——稳固流动状态时的流速；； ；；；；
H——阀门操作后在某一给定的时刻的水头；； ；；；；
V ——阀门操作后在某一给定的时刻的流速。。。。
当阀门所有关闭，，并且V =0时，， H －H o=aV o/g ，，是由于水锤征象引起的最大的特殊水头。。。。
慢速开或关阀门而引起的水锤征象的浅易盘算法：
（4）
式4以下面的条件为基础，，即从最初反射波返回到阀门处最先、直到阀门完全关闭为止的这段时间内压力坚持稳固，，另外阀门的有用启齿面积呈直线性转变，，阀门的有用启齿面积盘算见式5。。。。式4当中，，“+”体现在阀门关闭时刻引起的压力升高，，而“－”体现在阀门翻开时刻引起的压力下降。。。。
n =L V o/( T g H o) （5）
式中 n ——阀门的有用启齿面积；； ；；；；
Ho——稳固流动状态时的压力水头阿；； ；；；；
Vo——稳固流动状态时的流速；； ；；；；
L ——管道长度；； ；；；；
T ——阀门关闭或翻开的时间；； ；；；；
g——重力加速率。。。。
停泵水锤的浅易盘算：这种情形下使用的要领，，有基于微分方程式的直接盘算法、重复盘算法，，尚有图解盘算法等，，盘算相当贫困。。。。为了获得一个大致的数
字看法，，可以使用帕拉马金（Paramkian）浅易盘算图（见图1），，很是利便。。。。

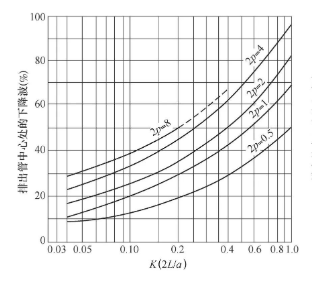

a）倾轧管中心处的下降波

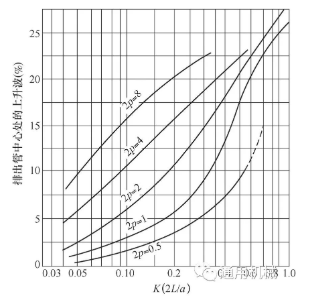

b）倾轧管中心处的上升波
图1 帕拉马金浅易盘算图
帕拉马金（Parmakian）盘算图中横坐标K (2L /a )可按式6盘算：
(6)
式中 H o——水泵的标准扬程；； ；；；；
Qo ——水泵的标准水容量；； ；；；；
GD2——转动部件的转动惯量；； ；；；；
No——水泵的标准（额定）转数；； ；；；；
L ——管道的长度；； ；；；；
a——压力波速率；； ；；；；
η o——水泵的标准（额定）效率。。。。
转动部件的惯性矩主要来自于电念头的GD 2；； ；；；；来自水泵的转动部件的GD 2只占约10%。。。。电念头的惯性矩依据其型号和生产厂家的差别而差别。。。。
2. 水力盘算
水力盘算主要依据考尔布鲁克-怀特公式和哈森-威廉母斯（Hazen-Williams）公式。。。。
考尔布鲁克-怀特（Colebrook-White）公式为：
(7)
式中 K ——管子内部外貌粗糙度的长度丈量；； ；；；；
f ——水头损失系数；； ；；；；
D——管子直径；； ；；；；
Re——雷诺数。。。。
关于衬有水泥沙浆内衬的球铁管来说，，K 值可以使用0.03；； ；；；；然而在用于设计目的的时间，，建议使用0.1，，其中思量到了由于管件、阀门和其他装置而引起的外貌粗糙度，，再加上容差。。。。
哈森-威廉母斯（Hazen-Williams）公式为：
式中 V ——流速；； ；；；；
Q——流量；； ；；；；
CH——与管子条件相关的系数；； ；；；；
I——水力梯度（管道单位水头损失）。。。。
关于衬有水泥沙浆内衬的球铁管来说，，C H值可以使用150；； ；；；；然而，，在用于设计目的的时间，，建议C H 值使用130，，其中包括由于管件、阀门和其他装置而引起的损失，，加上容差。。。。
水锤及水力盘算简析
用本特利公司的Hummer软件建设某系统水力模子，，举行管道系统水力盘算，，某系统设计供水规模340m?/h，，项目主要建设内容包括新建取水修建物及取水泵站1座，，新建二级加压泵站1座，，敷设115km原水管道1条。。。。表1为剖析得出的输水管线水压线分级盘算表。。。。

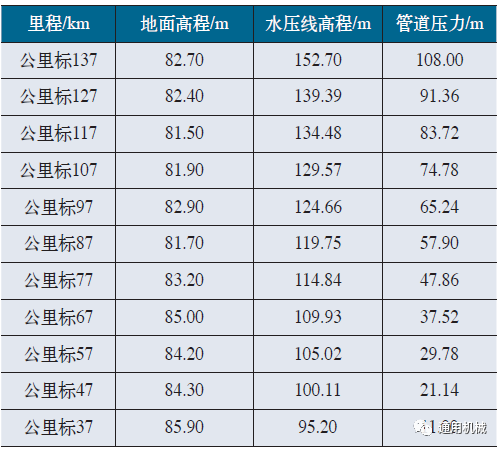

表1 输水管线水压线分级盘算
通过水力盘算，，管路中最低压力线和管路的相对置差，，若是差值小于水的汽化压力（当常温清水时，，近似盘算取8m水柱），，则可能不会爆发水柱疏散。。。。管中爆发的最高压力，，可近似地用所求的最低压线以最倒运点管道标高为基准对称绘制。。。。从最高压力线看，，若是最高静水压力水头，，小于水泵零流量扬程，，则不会泛起升压破损。。。。
用HAMMER软件举行水锤盘算，，通过系统工艺设计接纳降低输水管道流速0.66m/s，，适当放大管径接纳DN450；； ；；；；输水管线接纳倾轧，，控制管顶标高，，只管安排平缓线路；； ；；；；泵房出水设置静音止回阀，，可有用地避免和削弱水泵起闭时管线的水锤水击等步伐，，模拟盘算该系统的最洪流锤压力为0.18MPa，，小于本系统的事情压力1.6MPa。。。。
结语
长输水工程设计原则首先举行水力盘算和绘制水力坡降线，，其次应举行水锤剖析盘算，，使剩余水锤作用小的管道设计压力小于管道试验压力，，确保输水清静。。。。
