带式运送机及MKD-CE系列逆止器知识先容
带式运送机及MKD-CE系列逆止器知识先容
MKD-CE系列逆止器是提升运输设惫亓清静�；；；；；；ぷ爸�，，，，能防装备�；；；；；；笠蚋汉勺灾亓Φ淖饔枚孀�。适用于提升带式运送机、斗式提升机、刮板提升运送机等有逆止要求的装备。。提升倾角凌驾4°的带式运送机带负荷�；；；；；；被岜⒃怂痛嫦蜃踔炼狭鸦蚱渌邓鸹�，，，，因此为避免重载�；；；；；；北⒌棺收�，，，，一样平常要设置逆止器或制动装置。。输煤系统中常用的制动器有：电动液压推杆制动器、滚柱式逆止器、带式逆止器、楔块逆式止器等。。

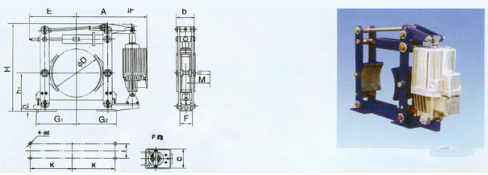

1.电动液压推杆制动器
1.1结构
KWZK-DYB系列电动液压推杆主要由驱动电机和离心泵（包括框架器身部分）两部分组成。。除电机外，，，，器身部分由盖、缸体、活塞、推杆和叶轮及转轴等组成。。在器身外壳底部有两个搭子供装置牢靠制动器时使用，，，，上端有与两推杆相毗连的梁及连杆组成制动器的拉杆机构，，，，两侧有两个圆筒，，，，筒内装有圆柱弹簧。。器身内装有活塞，，，，活塞内的叶轮与电念头转轴相毗连。。
1.2事情原理
电机转动驱动离心泵轮旋转使压力油推动活塞、活塞上的推杆及杠杆机构一起上升压缩圆柱弹簧，，，，使制动臂、闸瓦翻开；；；；；；电机失电停转时，，，，泵轮也阻止旋转。。这样活塞杆在弹簧力的作用和自己自重的作用下向下下降，，，，使制动器抱闸。。
1.3特点
电动液压推杆制动器制动平稳，，，，无攻击和噪声，，，，但制动缓慢，，，，使用受到一定限制。。
2.滚柱逆止器
2.1结构
2.2事情原理
滚柱逆止器结构如图所示，，，，事由星轮、滚柱、外圈组成的，，，，滚柱和转块之间有弹簧片或弹簧。。星轮为自动轮并与减速机轴联接，，，，当其顺时针回转时，，，，滚柱在磨擦力作用下使弹簧压缩而随星轮转动，，，，此时为正常事情状态，，，，逆止器内圈空转。。当胶带即星轮逆时针回转时，，，，滚柱在弹簧力和磨擦力作用下移向逍遥的缩短部分，，，，楔紧在星轮和外衣之间，，，，这就爆发了逆止作用。。
2.3特点
滚柱逆止器内部无轴承，，，，装置时星轮和外圈座间隙欠好调解，，，，容易造成各滚柱受力不均甚至卡死，，，，给皮带再启动造成很大难题。。
3.带式逆止器
3.1结构
3.2事情原理

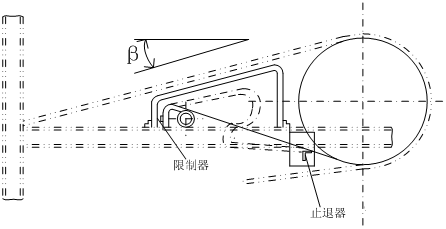

带式逆止器结构如图所示，，，，皮带正常运转时，，，，逆止带在回程皮带发动下松开，，，，不影响皮带运行；；；；；；当皮带�；；；；；；⒌棺�，，，，回程皮带发动逆止带反向卷入驱动滚筒与回程皮带中心，，，，直到把逆止带拉展从而阻止了皮带机的逆转。。
3.3特点
带式逆止器结构简朴，，，，造价自制，，，，可自制，，，，维护利便。。弱点是制动前运送带需逆转，，，，容易造成给料处梗塞溢煤；；；；；；制动力矩小，，，，为获得同样的力矩，，，，要求较大尺寸和重量，，，，同时磨损不匀称，，，，适用于倾角不大的运送机上。。
4. 楔块式逆止器
楔块式逾越离合器是随速率或旋转偏向的转变而能自动接合或脱开的离合器，，，，作为避免逆转的机构时，，，，又称做楔块逆止器或单向轴承。。
楔块式逆止器是主要由内圈、外圈、凸轮楔块、蓄能弹簧、密封圈、端盖等组成。。楔块按一定纪律排在内烊和外圈形成的环形轨道之间，，，，由蓄能弹簧的加载使楔块事情外貌与内、外圈接触，，，，确保转达力矩时的瞬时啮合，，，，力矩是在内、外圈间的楔块楔入作用下，，，，使用权内=外圈锁紧并将力矩转达到防转支座或基础上，，，，从而肩负力矩载荷。。由于楔块式逆止器在内、外圈间装了两组球轴承有用地控制了内外圈的同心度，，，，从而确保了锁紧元件匀称肩负载荷和高速运行，，，，延伸了离合器的使用寿命。。使用时整体自由装置，，，，不保存滚柱式逆止器内外圈调解欠好时引起的受力不均使滚柱卡死的问题。。楔块逆止器分为接触式楔块逆止器和非接触式楔块逆止器两种。。
4.1接触式楔块逆止器
4.1.1结构
接触式楔块逆止器
4.1.2事情原理
内部结构如图所示，，，，接触式逆止器内有若干个这样的异形楔块按一定纪律排列在内外圈之间。。当内圈向非逆止偏向旋转时，，，，异形楔块与内圈和外圈轻轻接触；；；；；；当内圈向逆止偏向旋转时，，，，异形块在弹簧力的作用下，，，，将内圈和外圈楔紧，，，，从而肩负逆止力矩。。
4.1.3特点

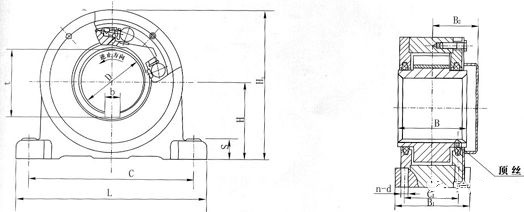

接触式楔块逆止器适用于大转矩，，，，中、高速传动工况，，，，当用于高速工况时常接纳稀油润滑及特殊结构和质料的楔块。。一样平常极限转速为400～1500r/min。。在通俗皮带机的使用中一样平常装置于减速机的低速轴上，，，，其形状结构如图13-10所示，，，，与通俗滚柱逆止器、棘轮逆止器相比，，，，在转达相同逆止力矩的情形下，，，，具有重量轻、传力可靠、解脱容易、装置利便等优点。。其允许最大扭矩通常能抵达数十万牛.米以上，，，，是大型带式运送机和提升运输设惫亓一种理想的清静�；；；；；；ぷ爸谩�。
4.2非接触式楔块逆止器
4.2.1结构

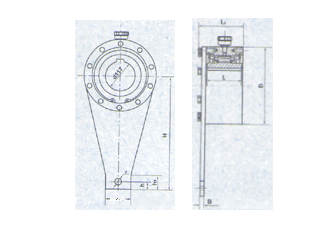

非接触式楔块逆止器
4.2.2事情原理
在逆止器内部，，，，有多个异形块漫衍在由内、外圈所形成的滚道中，，，，当内圈逆时针偏向运转时，，，，发动异形块一起旋转，，，，当转速凌驾非接触转速时，，，，异形块在离心力的作用下爆发偏转，，，，与内、外圈脱离接触，，，，从而实现无磨损运转。。当内圈顺时针偏向运转时，，，，在弹簧力的作用下，，，，异形块与内、外圈接触并将其楔紧成一体，，，，遭受由内圈传送来的偏向力矩。。
4.2.3特点
非接触式逆止器是用在高速轴上的防逆转装置，，，，具有逆止可靠、解脱容易、逆止力矩大、重量轻、装置利便等优点。。其综合机械性能显着优于其它逆止装置，，，，普遍地应用于带式运送机、斗式提升机、刮板运送机及其它有逆止要求的装备。。
