法兰公称通径和钢管外经

1.法兰公称通径

在管道系统中，，，，管道元件公称通径是一个主要的基本参数。。。。。公称通经是仅与制造尺寸有关且引用利便的一个园整数值，，，，不适用于盘算，，，，它是管道系统中除了用外经和螺纹尺寸代号标记的元件以外的所有其他元件通用的一种规格标记。。。。。法兰公称通经与管道公称通经寄义相同，，，，它并不是某一个现实结构尺寸，，，，也不即是法兰内经，，，，而仅仅是与制造尺寸有关联的经由园整后的一个名义尺寸其标记要领是在字母“DN”后跟一个以mm为单位的数字。。。。。

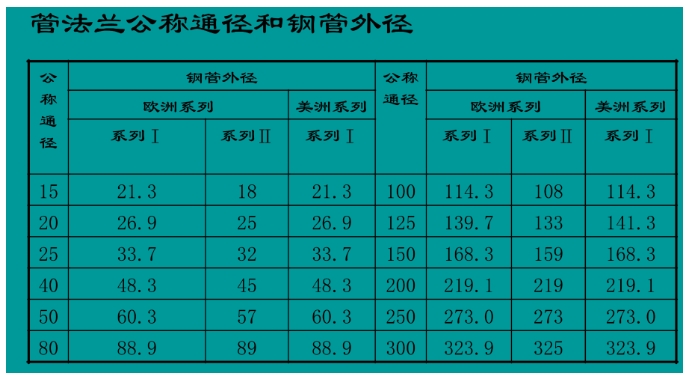

2.钢管外经:

我国现在生产和使用的钢管，，，，从外径来分有两个系列:标准中标注为“系列1”和“系列Ⅱ”，，，，或称“A系列”及“B系列’系列I或A系列的钢管为“英制管”，，，，俗称“大外径管”;系列工或B系列的钢管为公制管”，，，，俗称“小外径管”。。。。。所谓“大外径管及小外径管”的寄义是:在相同管道公称通径的条件下，，，，管道附件(诸如法兰、阀门、管件及管道过滤器等)所配用钢管外径尺寸的巨细，，，，尺寸大的叫“大外径管”小的叫“小外径管”。。。。。

法兰的标记

1.对焊法兰，，，，

公称通径100mm、公称压力2.5MPa的平面临焊法兰:法兰 DN100-PN25FF(系列T)GB/T9115.1-2000

公称通径80mm、公称压力2.5MPa的突面临焊法兰:法兰 DN100-PN25RF(系列T)GB/T9115.1-2000

公称通径80mm、公称压力4.0MPa的凸面临焊法兰:法兰 DN100-PN40M(系列II)GB/T9115.2-2000

2.带颈平焊法兰

公称通径100mm、公称压力2.5MPa的平面带颈平焊法兰:法兰 DN100-PN25F系列T)GB/T9116.1-2000

公称通径80mm、公称压力2.5MPa的突面带颈平焊法兰:法兰 DN100-PN25RF(系列I)GB/T9116.1-2000

公称通径80mm、公称压力4.0MPa的凸面带颈平焊法兰:法兰 DN80-PN40M(系列Ⅱ)GB/T9116.2-2000

3.法兰盖

公称通径80mm、公称压力2.5MPa的平面钢制管法兰盖:法兰盖 DN80-PN25FFGB/T9123.1-2000

公称通径80mm、公称压力2.5MPa的突面钢制营法兰盖:法兰盖 DN80-PN25RGB/T9123.1-2000

公称通径80mm、公称压力2.5MPa的凸面钢制营法兰盖:法兰盖 DN80-PN25MGB/T9123.2-2000
