一、法兰结构型式、参数

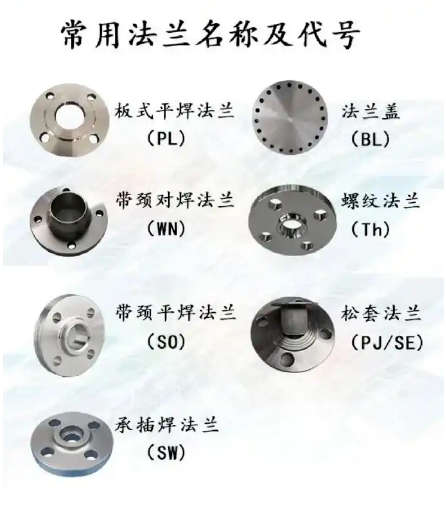

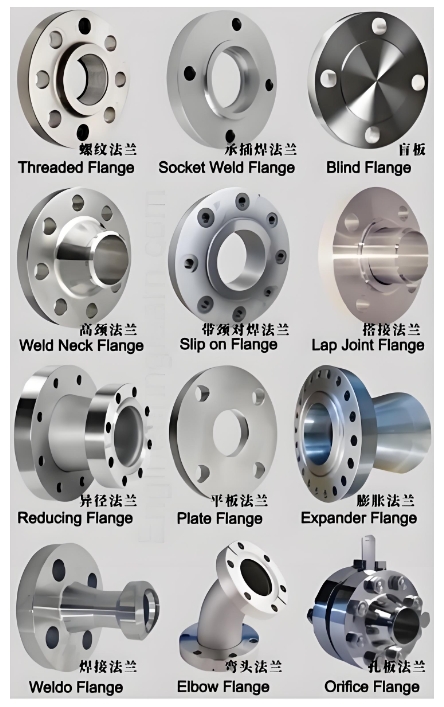

整体按法兰结构及其管子的毗连方法分为法兰、螺纹法兰、对焊法兰、平焊法兰、松套法兰与法兰盖等。。。 。。
整体法兰系指泵、阀、机等机械装备与管道毗连的收支口法兰，，通常和这些管道装备制成一体作为装备的一部分。。。 。。

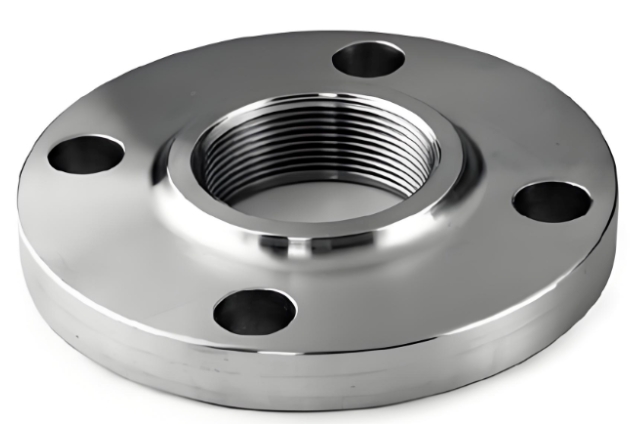

螺纹法兰是将法兰的内孔加工成管螺纹，，并和带螺纹的管子配合实现毗连，，是一种非焊接法兰。。。 。。与焊接法兰相比，，它具有装置、维修利便的特点，，可在一些现场不允许焊接的场合使用。。。 。。但在温度高于260℃和低于-45℃的条件下，，建议不使用螺纹法兰，，以免爆发走漏。。。 。。

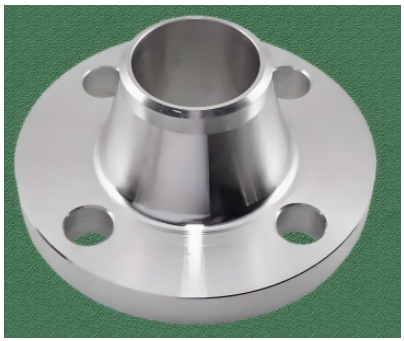

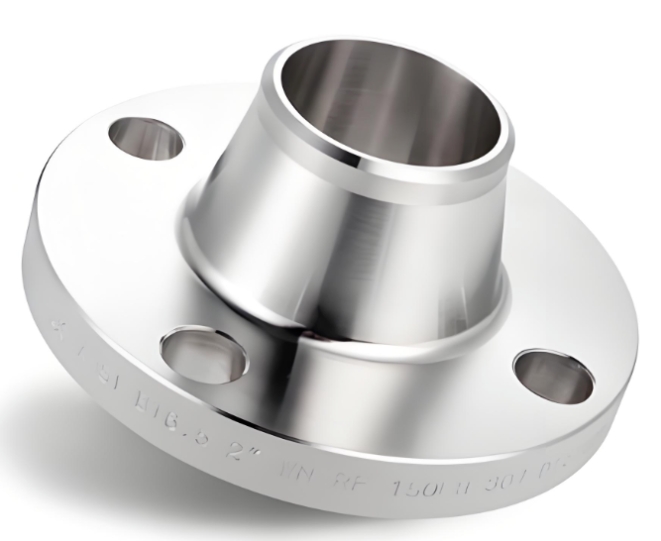

对焊法兰又称高颈法兰，，它与其他法兰差别之处在于从法兰与管子焊接处到法兰盘有一段长而倾斜的高颈，，此段高颈的壁厚沿高度偏向逐渐过渡到管壁厚度，，改善了应力的不一连性，，因而增添了法兰强度，，对焊法兰主要用于工沉较量苛刻的场合如管道热膨胀或其他载荷而使法兰处受的应力较大，，或应力转变重复的场合;压力温度大幅度波动的管道和高温、高压及零下低温的管道。。。 。。

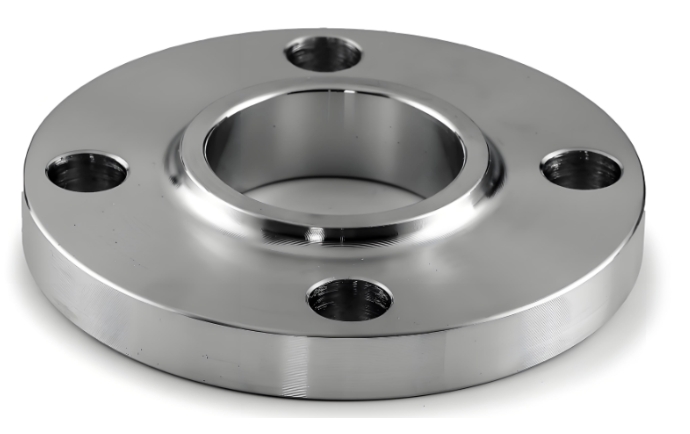

平焊法兰又称搭焊法兰。。。 。。平焊法兰与管子的毗连是将管子插入法兰内孔至适当位置，，:然后在搭焊，，其优点在于焊接装配时较易对中，，且价钱自制，，因而获得了普遍的应用。。。 。。按内压盘算，，平焊法兰的强度约为响应对焊法兰的三分之二，，疲劳寿命约为对焊法兰的三分之一。。。 。。以是，，平焊法兰只适用于压力品级较量低，，压力波动、振动及震荡均不严重的管道系统中。。。 。。

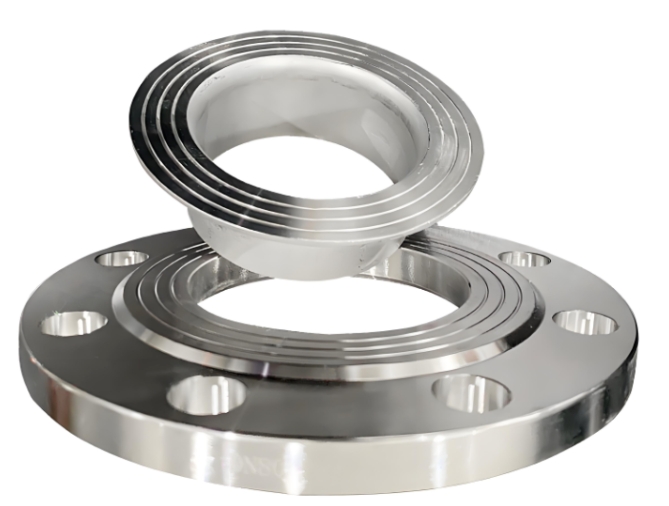

松套法兰的毗连现实也是通过焊接实现的只是这种法兰是松套在已与管子焊接在一起的隶属元件上，，然后通过毗连螺栓将隶属元件和垫片压紧以实现密封，，法兰(即松套)自己则不接触介质。。。 。。这种法兰毗连的优点是法兰可以旋转，，易于对中螺栓孔，，使用在大口径管道上易于装置也适用于管道需要频仍拆卸以供洗濯和检查的地方。。。 。。其法兰隶属元件质料与管子质料一致，，而法兰质料可与管子质料差别，，因此较量适合于运送侵蚀性介质的管道。。。 。。
