催化汽油加氢装置轴温高压缩机联锁
催化汽油加氢装置轴温高压缩机联锁

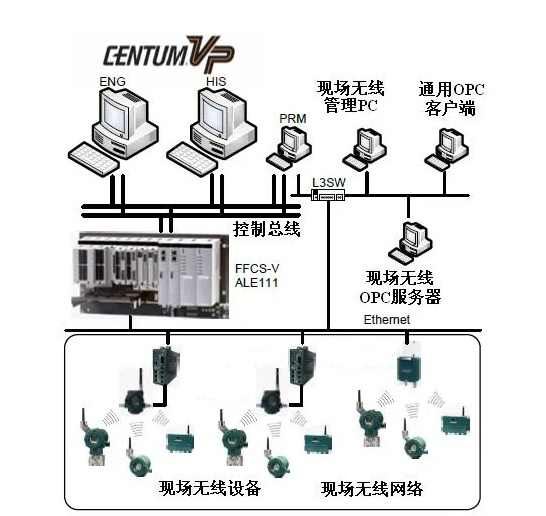

一、装备概况及简介催化汽油加氢装置，，， ，DCS 系统为横河 DCS 集散控制系统，，， ，控制系统投用于 上世纪末 ，，， ，装置运行19年刷新成催化汽油加氢脱硫装置，，， ，DCS 控制系统整体替换，，， ，选用横河 VP 系统，，， ，SIS 系统升级扩容，，， ，使用 TRICON 系统。 。。
二、故障经由
1.装置刷新半年后，，， ，催化汽油加氢脱硫装置汇报循环氢压缩机K02B 联锁�；；；；�，，， ，装置联锁歇工，，， ，车间连忙通知仪表职员加入检查配合，，， ， 开启备用机组，，， ，装置逐步恢复生产，，， ，现场检查和故障缘故原由剖析。 。。
2.SIS 系统画面联锁首出提醒为 K02B 主轴承 D 温度 TE11B 温度高高导 致联锁。 。。调取历史趋势，，， ，压缩机主轴承 D 温度TE11B 在 5:41:11 秒突然跳 至满量程 100℃（联锁值为 70℃），，， ，其余三个主轴承温度 TE08B，，， ，TE09B，，， ，TE10B 没有泛起转变，，， ，�；；；；笕鑫露茸钕认陆涤肓；；；；飨笪呛�。 。。
三、缘故原由剖析
（一）历程检查及剖析
1.联锁设置情形：K02B 压缩机联锁�；；；；跫校核母鲋髦岢形露� TE08B，，， ，TE09B，，， ，TE10B，，， ，TE11B 恣意一个抵达 70℃联锁�；；；；�。 。。压缩机主轴承 D 温度 TE11B 仪表量程 0--100℃，，， ，65℃高报警，，， ，70℃高高报警联锁
2.检查情形：TE11B 回路室内清静栅接线端子、现场接线盒接线以及温变表头接线均无松动情形。 。。TE11B 主轴承温度测温探头为 T 型双支热电偶，，， ，检查热电偶探头阻值，，， ，故障热偶阻值为 3.6 欧姆，，， ，检测两只新探头，，， ， 阻值在 7.0-7.6 欧姆之间。 。。现场设置罗斯蒙特 644SAK 温度变送器，，， ，接两路 输入温度信号（热电偶），，， ，输出一起标准电流信号。 。。温度变送器有故障模 式开关，，， ，在爆发故障时，，， ，开关的位置决议输出的偏向（最大 HI 或最小 LO），，， ， 出厂设置为故障输出最大，，， ，在现实使用时未设置为故障输出最小。 。。
（二）故障基础缘故原由
1.直接缘故原由：K02B 压缩机主轴承温度 TE11B 测温探头输出信号波 动跑最大导致压缩机联锁�；；；；�，，， ，断线故障后显示 100℃，，， ，需断电复位才华 显示正常。 。。
2.间接缘故原由：TE11B 温度变送器故障模式开关未设置为故障输出最小，，， ，未起到故障�；；；；ぷ饔�。 。。
3.治理缘故原由：
1.新装备手艺掌握、磨练质量验收不到位。 。。罗斯蒙特温度变送器为 刷新前磨练机组轴承温度刷新新增装备，，， ，详细型号为 644SAK5J5MQT。 。。仪表车间对罗斯蒙特 644 温变手艺掌握不到位，，， ，以为现场接两路热电偶就具备二 取一输出功效，，， ，刷新后磨练时代没有对该功效举行现实测试、断线故障测 试。 。。
2.隐患整改不实时。 。。刷新后在脱硫新增 1#机故障处置惩罚发明该类温 度变送器保存设置问题，，， ，随即对脱硫 1#机举行了修改设置，，， ，班组开展了同 类问题检查，，， ，发明 催化汽油加氢装置机组保存同类问题，，， ，连忙对备用机组 K02A 举行了设置修改完善，，， ，妄想待车间将 K02B 切换机组至K02A后，，， ，对 K02B 机温变设置举行修改。 。。
3.发明隐患后未实时上报到检维修中心及公司相关部分，，， ，也未实时与生 产车间相同，，， ，只对备用机组举行了修改完善，，， ，在用机组没有实时联系切换 机组检查处置惩罚
4.仪表车间对隐患处置惩罚敏感度不高，，， ，未制订详细的隐患上报治理步伐，，， ， 班组对要害联锁部位保存的隐患不敏感，，， ，隐患未实时消除.
四、整改步伐
1.替换主轴承温度 TE11B 测温探头，，， ，将故障探头返回厂家举行检测，，， ，请 生产商协助排查探头问题。 。。检测后判断热偶正常。 。。
2.将K02B 机组温度变送器故障模式开关设置为故障输出最小。 。。
3.继续开展排查事情，，， ，遵照联锁验收表对全厂其余装置温变设置合理性检 查，，， ，确保温变设置为泛起故障时趋向清静状态，，， ，对不具备设置�；；；；すπУ� 回路，，， ，制订暂时整改步伐和彻底整改步伐，，， ，制订整改妄想。 。。
4.后续磨练刷新开歇工的联锁验收增添温度点断线显示检查，，， ，并详细纪录。 。。
5.制订联锁验收专项治理划定，，， ，增添联锁验收隶属功效检查确认纪录，，， ，涵 盖联锁温度断线设置检查、辅操台报警灯屏显示、蜂鸣器声响、上位监控 画面报警显示、流程图色变、DCS 画面响应报警等内容，，， ，以列表形式逐项 确认。 。。
五、总结与启示
1.装置装备联锁验收前需举行联锁回路联校，，， ，特殊针对�；；；；ば陨柚�，，， ，需逐 个测试，，， ，如断线测试，，， ，应在现场接线端子处举行拆线、虚接测试，，， ，确认温度变送器输出与设置一致。 。。
2.温度联锁回路有温度高联锁、温度低联锁、温度高或低均联锁，，， ，需要根 据差别联锁条件设置断线故障�；；；；つＪ�。 。。
3.机组联锁温度丈量一样平常接纳 PT100 热电阻，，， ，凭证热电阻测温原理，，， ，通过 阻值权衡温度，，， ，以是在线路松动虚接时，，， ，阻值稍微增大但未到断线时的无 穷大，，， ，此时温变不可识别出线路故障，，， ，仍会显示偏高，，， ，可能高至量程，，， ，所 以温变设置断线回零并不可完全规避断线故障带来的误联锁，，， ，仅仅是降低 误联锁概率。 。。
