特种装备知识--压力管道的划分

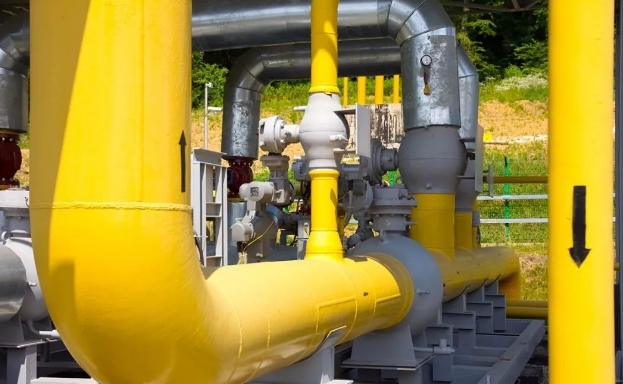

一 、压力管道界说（见特种装备清静监察条例第九十九条）

压力管道，，，，是指使用一定的压力，，，，用于运送气体或者液体的管状装备，，，，其规模划定为最高事情压力大于或者即是0.1MPa（表压）的气体、液化气体、蒸汽介质或者可燃、易爆、有毒、有侵蚀性、最高事情温度高于或者即是标准沸点的液体介质，，，，且公称直径大于25mm的管道。。。

二 、压力管道装置允许种别级别划分（见压力管道装置允许规则 TSG D3001-2009附录A）

1. GA类[长输(油气)管道] 长输(油气)管道是指产地、贮存库、使用单位之间的用于运送(油气)商品介质的管道，，，，划分为GA1级和GA2级。。。

1.1 GA1级 凭证装置的现真相形，，，，GA1级分为GA1甲级、GA1乙级。。。

1.1.1 GA1甲级 切合下列条件之一的长输(油气)管道为GA1甲级：

(1)运送有毒、可燃、易爆气体或者液体介质，，，，设计压力大于或即是10MPa 的；；；；

(2)运送距离大于或者即是1000km，，，，且公称直径大于或者即是1000mm的。。。

1.1.2 GA1乙级 切合下列条件之一的长输(油气)管道为GA1乙级：

(1)运送有毒、可燃、易爆气体介质，，，，设计压力大于或者即是4.0MPa，，，，小于10 MPa的；；；；

(2)运送有毒、可燃、易爆液体介质设计压力大于或者即是6.4MPa，，，，小于10 MPa的；；；；

(3)运送距离大于或者即是200km，，，，且公称直径大于或者即是500mm的。。。

注：凭证TSG R1001-2008《压力管道压力管道设计允许规则》的划分：

切合下列条件之一的长输(油气)管道为GA1级：

(1)运送有毒、可燃、易爆气体介质，，，，最高事情压力大于4.0MPa 的长输(油气)管道；；；；

(2)运送有毒、可燃、易爆液体介质，，，，最高事情压力大于或者即是6.4MPa，，，，并且运送距离（指产地、贮存地、用户间的用于运送商品介质管道的长度）大于或者即是200km的长输(油气)管道。。。

没有细分甲、乙级，，，，甲乙级之分只是为了限制取得GA1甲级允许证的企业家数而生硬划分的效果。。。

1.2 GA2级 GA1级以外的长输(油气)管道为GA2级。。。

2. GB类（公用管道）

公用管道是指都会或州里规模内的用于公用事业或民用的燃气管道和热力管道，，，，划分为GB1级和GB2级。。。

2.1 GB1级城镇燃气管道。。。

2.2 GB2级城镇热力管道。。。

并且分为以下两类:

(1) 设计压力大于2.5 MPa；；；；

(2)设计压力小于或者即是2.5 MPa。。。

3.GC类（工业管道）

工业管道是指企业、事业单位所属的用于运送工艺介质的工艺管道、公用工程管道及其他辅助管道，，，，划分为GC1级、GC2级、GC3级。。。

3.1 GC1级 切合下列条件之一的工业管道为GC1级：

(1)运送GB5044－85《职业接触毒物危害水中分级》中划定的毒性水平为极端危害介质、高度危害气体介质和事情温度高于标准沸点的高度危害液体介质的管道；；；；

(2)运送GB50160－2008《石油化工企业设计防火规范》及GB50016－2006《修建设计防火规范》中划定的火灾危险性为甲、乙类可燃气体或甲类可燃液体（包括液化烃），，，，并且设计压力大于或者即是4.0MPa的管道；；；；

(3)运送流体介质并且设计压力大于或者即是10.0MPa，，，，或者设计压力大于或者即是4.0MPa，，，，并且设计温度大于或者即是400℃的管道。。。

3.2 GC2级除本划定3.3划定的GC3级管道外，，，，介质毒性危害水平、火灾危险性（可燃性）、设计压力和设计温度低于3.1划定GC1级的工业管道为GC2级。。。

3.3 GC3级运送无毒、非可燃流体介质，，，，设计压力小于或者即是1.0MPa，，，，并且设计温度高于-20℃，，，，可是不高于185℃的工业管道为GC3级。。。

4.GD类（动力管道）

火力发电厂用于运送蒸汽、汽水两相介质的管道，，，，划分为GD1级、GD2级。。。

4.1 GD1级设计压力大于即是6.3MPa，，，，或者设计温度高于或者即是400℃的动力管道为GD1级;

4.2 GD2级设计压力小于6.3MPa, 且设计温度低于400℃的动力管道为GD2级;
