我的看法是，，小电流系统中，，大部分相间短路故障前都有接地爆发。。 。只不过有的时间接地时间很短，，监控系统还来缺乏行动，，报出接地告警，，然后就被相间短路所淹没了。。 。有兴趣的话，，各人可以关注一下故障录波。。 。
这两天看到了一个很是有意思的故障。。 。小电流接地系统中的种种异常故障都集中泛起了，，包括谐振、接地、短路，，并重复转换，，精彩至极，，千载一时。。 。

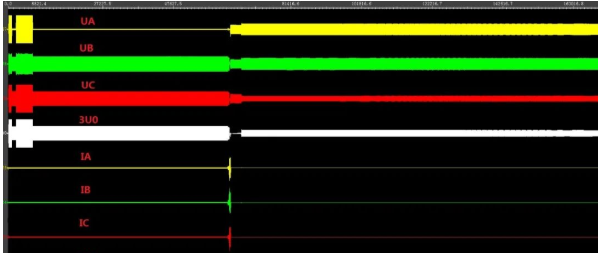

下图是整个故障历程的录波图。。 。由于故障历程很长，，波形被横向压缩了。。 。
波形被压缩到这个水平，，波形的细节就全没了。。 。但可以在波形中看到电压升高、电压正常、故障电流泛起、接地泛起等整体的历程。。 。
为了看到波形的细节，，我们把上图剖析成差别的阶段图。。 。

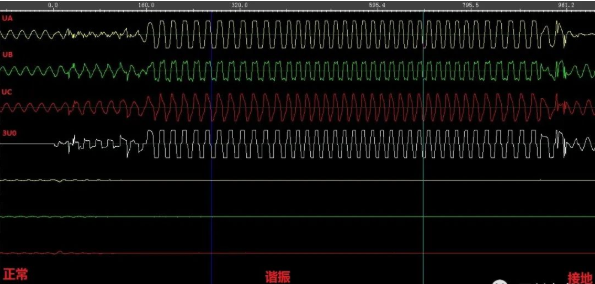

上图是最先阶段。。 。首先电压波形是正常的。。 。然后最先泛起波动，，进而生长成三相电压均增大，，且波形畸变的厉害。。 。这个波形是典范的谐振。。 。

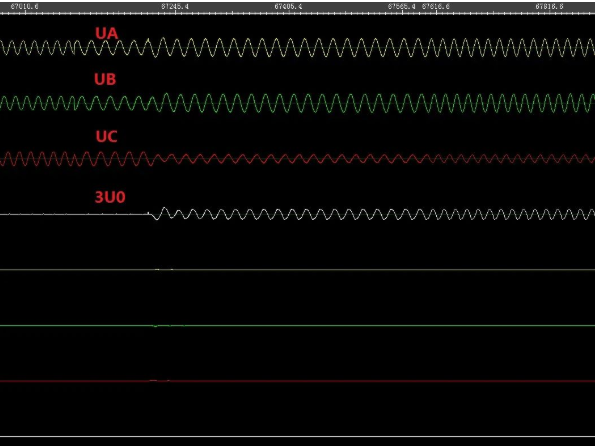

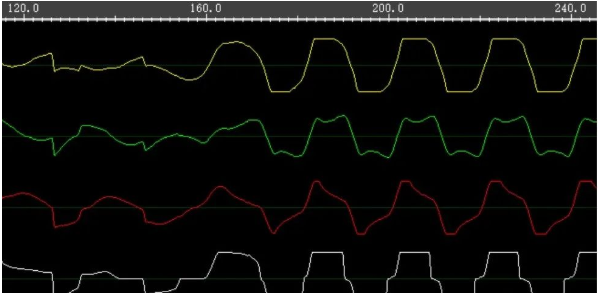

为了看清谐振波形的细节，，我们把波形局部放大，，见下图。。 。
厥后谐振消逝了，，但A相电压降低，，靠近于零。。 。B、C相电压相较正常波形幅值升高。。 。这是典范的小电流系统接地的波形。。 。如下图所示。。 。

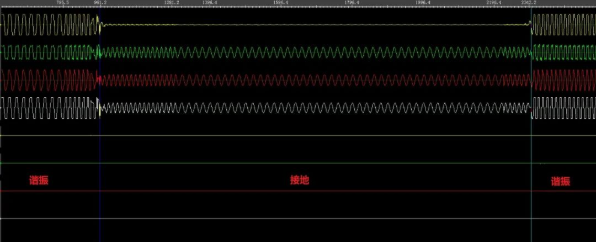

最先阶段，，显示了谐振一连一段时间后消逝，，但系统电压并没有恢复正常，，而是酿成A相接地。。 。而在波形的后半部分，，接地消逝了，，而波形再次泛起出谐振的特征。。 。

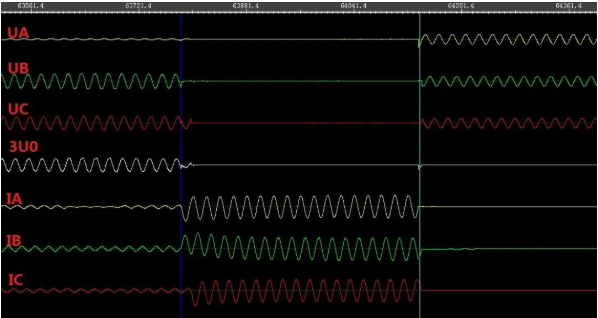

随着故障的演进，，A相接地一连一段时间后，，在高电压的作用下某处绝缘被破损，，系统爆发三相短路故障，，故障切除后系统电压恢复正常。。 。
历程如上图所示。。 。
本以为故障历程到这里已经够重大、够精彩了。。 。
但最后有一个主角又闪亮登场。。 。
电压在恢复正常一段时间后，，系统再次爆发接地故障。。 。不过这次接地相爆发了转变，，这次是C相接地。。 。
如上图所示。。 。

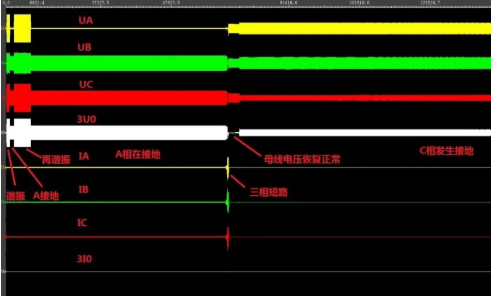

通过上面的剖析，，我们现在可以在整个故障历程的录波图中复盘一经爆发了什么。。 。
谐振-接地-谐振-接地-短路-正常-接地。。 。
详见上图。。 。
小电流接地系统中，，接地、短路、谐振关系错综重大。。 。
接地可能会引发谐振，，谐振爆发的过电压可能造成绝缘破损进而形成接地，，而接地协调振爆发的高电压可能造成相间短路，，短路故障造成的系统波动也可能引发谐振。。 。
而我们这次故障，，谐振、接地、短路齐聚，，并重复转换，，确实很难堪见到。。 。
