WAX-100系列智能压力变送器的一些小知识分享
WAX-100系列智能压力变送器的一些小知识分享
远传压力仪体现场普遍接纳的是智能型压力变送器（支持HART、FF等协议的变送器）。。
压力单位的换算
物理学过mm水柱、mm汞柱、大气压等相关知识物理知识 ，，，，可是工业使用的压力单位是Pa、kpa、Mpa ，，，，他们之间怎样换算呢？？？
1mmH2O≈9.81Pa 1000mmH2O≈9.81kPa
我们在现场事情时有时间会估算压力变送器受到的压力 ，，，，普遍会接纳1米水≈10kPa ，，，，可是现实盘算量程和迁徙量时请凭证现实压力值盘算。。
1mmHg=133.322Pa 1标准大气压=760mm汞柱
还记得上学时期意大利科学家托里拆利举行了玻璃管实验首次证实了标准大气压为760mm汞柱。。
1个工程大气压（kgf/cm2）≈98.1kpa
1公斤的力笔直作用在1平方厘米的单位面积上所爆发的压力 ，，，，我们常说压力几多公斤就是由此举行换算的 ，，，，估算时常用1kgf/cm2=100kpa。。现实应用盘算时请使用标准数值举行盘算。。
1物理大气压（atm）=101.325kpa
这是我们常说的大气压与我们生涯息息相关 ，，，，海拔每升高100米 ，，，，大气压就下降5毫米汞柱（0 67千帕） ，，，，氧分压亦随之下降1毫米汞柱左右（0．14千帕）。。以是登高山时需要备一台氧气瓶而在高山上煮食物因压力过低无法将食物煮熟 ，，，，这时间需要一个高压锅。。
1巴（bar）=100kpa
二、压力体现的转换关系

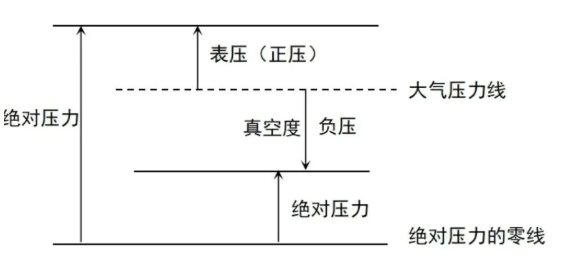

这个图应该不生疏 ，，，，这是压力之间转换的最直观的要领了。。
绝对压力：绝对零压为基准来体现的压力 ，，，，用abs体现 ，，，，一样平常在单位后面加a即：kpaa
表 压：以大气压为基准体现的压力 P表=P绝-P大
负 压：被测介质的压力低于大气压 ，，，，压力表所测得的压力为负压
真空度：P真 =P大-P绝
若是一台压力变送器量程为200Kpa：
①若是工艺丈量绝对压力：仪表量程规模可以设定为0-200Kpaa ，，，，仪表的负压室是密封的 ，，，，负压室保存一个大气压力（atm）即101.3kpa。。
仪表最低指示为0kpaa ，，，，就是绝对压力0kpa ，，，，工艺系统此时处于负101.3kpa绝对真空下。。当仪表处于大气压情形时仪表指示101.3kpaa就是一个物理大气压（atm）。。
②若是工艺丈量表压：此时仪表的量程规模可以设定为0-200kpa ，，，，仪表的负压室是与大气相连的。。
当仪表处于大气压情形时仪表指示0kpa。。
当工艺系统压力凌驾200kpa时 ，，，，便抵达了仪表的指示上限无法正常显示工艺的现实压力。。
③若是工艺丈量负压：此时仪表的量程规模可以设定为-10--190kpa。。
不管丈量哪种工艺压力 ，，，，一定要凭证工艺要求选择合适的仪表膜盒类型 ，，，，只要选择好仪表本体的丈量规模才华更好的应用于工况的压力丈量。。
三、WAX-100系列智能压力变送器丈量原理
WAX-100系列智能压力变送器特点：
具有远程通讯的功效、依赖手操通讯器、用户可在现场或控制室设定变送器州参数、使用维护利便、恒久稳固事情。。
每个厂家都有自己的特有手艺来实现智能压力变送器的准确丈量 ，，，，如EJA系列传感器接纳硅谐振丈量原理、3051系列传感器接纳双板电容的丈量原理。。
四、结构类型
WAX-100系列智能型压力变送器结构类型分为到茏鬈丈量、单法兰丈量、双法兰丈量等结构。。没有优劣的区分 ，，，，主要是差别的结构类型用于差别的工况丈量。。
到茏鬈丈量：应用于空气、氮气、蒸汽、无毒无害液体等介质
单法兰丈量：应用于气体（蒸汽除外）、种种介质等
双法兰丈量：主要应用种种介质的液位、流量、系统压差等
五．装置要点
①法兰及到茏鬈装置
1、压力取源部件装置在管道上时 ，，，，要装置在流速匀称处。。
2、压力与温度取源部件在统一管段上时 ，，，，压力取源部件应在温度取源部件的上游侧。。
3、法兰式压力变送器所使用的垫片内径必需大于膜盒外径 ，，，，不然将会挤压膜盒造成指示过失； ；毛细管弯曲处其弯曲半径不小于15cm（严禁泛起死弯）。。
4、丈量气体压力时 ，，，，取源部件应在工艺管道的上半部； ；丈量液体压力时 ，，，，取源部件应在工艺管道的下半部与工艺管道的水平中心线成0～45度夹角的规模内； ；丈量蒸汽压力时 ，，，，一样平常配套蒸汽冷凝罐 ，，，，取源部件应在斜上45°或水平装置 ，，，，其中靶式流量计优先选用水平装置。。
5、到茏鬈水平敷设时 ，，，，必需有一定的斜度 ，，，，一样平常情形下要坚持1：10~1：20的斜度 ，，，，管内介质为气体时 ，，，，在最低位置要有排液装置； ；管内介质为液体时 ，，，，在最高位置要有排气装置。。
6、对液体流量丈量 ，，，，变送器应被装置得低于管道取压口位置； ；对气体流量丈量 ，，，，变送器应被装置得高于管道取压口位置。。
②变送器装置
1、确保使用的垫片内径大于双法兰检测膜片内径 ，，，，避免检测膜片受外力挤压损坏。。
2、装置时不要将膜片面朝下安排在地面上 ，，，，避免损伤检测膜片。。暂时牢靠膜盒时 ，，，，不允许使用铁丝悬挂 ，，，，必需使用螺栓牢靠。。
3、装置仪表法兰时 ，，，，一定要确认好双法兰的高（液相）、低压侧（气相） ，，，，丈量法兰引出的金属硬钢管需朝下装置。。
4、毛细管应有�； ；げ椒� ，，，，阻止扭曲、挤压及施加过大应力 ，，，，使用镀锌角钢作为�； ；ぶЪ堋�。
5、压力变送器在装置时应使低压侧坚持通畅 ，，，，无任何阻碍。。
6、装备吹扫、打压时要关闭膜盒取压阀 ，，，，须要时需拆下仪表丈量法兰 ，，，，阻止损坏膜盒。。
7、压力变送器投用时要注重三阀组或五阀组的启闭顺序。。

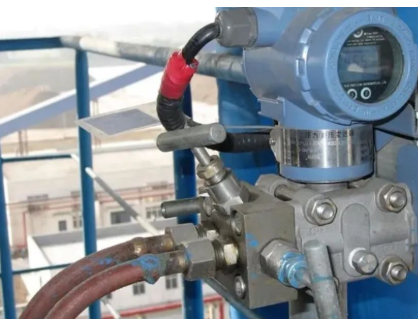

③阀组注重事项：阀组分为三阀组和五阀组
三阀组和五阀组投入使用的办法：
翻开平衡阀 ，，，，使崎岖压侧同时受压。。
翻开高压侧阻止阀。。
关闭平衡阀。。
翻开低压侧阻止阀。。
注：翻开崎岖压侧阻止阀时 ，，，，应先松开一圈后确认仪表侧毗连无走漏后再将阀门全开。。
三阀组和五阀组停用办法：
关闭低压侧阻止阀。。
翻开平衡阀。。
关闭高压阻止阀。。
关闭平衡阀。。
注：三阀组的操作原则就是阻止丈量仪表受热或单向受压 ，，，，不可让到茏鬈或隔离罐中的隔离液消逝。。
