减温减压器操作说明分享

1、减温减压器的手艺规范


序号	项目		单位		符号	数据	备注
1	型号					KWZK
2	公称直径			mm		DN273/480
3	事情压力			MPa	P₅₄	9.81
4	最高事情温度			℃		540
5	最大流量			t/h	qm	120-150
6	入口压力			MPa	P₁	9.81
7	入口温度			℃	T₁	540
8	出口压力			MPa	P?₂	1.3
9	出口温度			℃	T₂	300
10	清静阀	型号				KWZK-AQ10
		整定压力		MPa		1.55/1.5
		回座压力		MPa		1.4/1.35

2、减温减压器操作说明

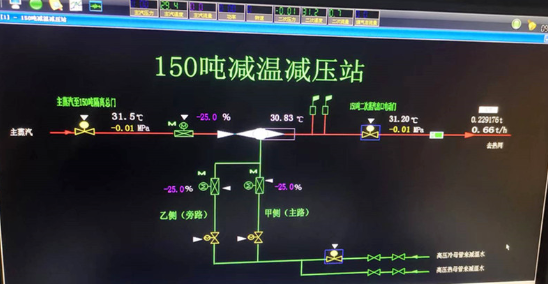

图片要害词

锅炉爆发的新蒸汽经主蒸汽母管至150t/h减温减压器减温减压后向低抽对外供热母管举行供热，，，，，以在公司生产元素的变换情形下，，，，，可靠包管热用户的正常供热。。。。项目即将投运，，，，，减温减压系统中，，，，，一次蒸汽为60MW机组主蒸汽参数8.83Mpa/535℃,二次蒸汽为中压蒸汽要求1.3 Mpa/300℃，，，，，投运后调压、调温均进入 dcs画面操作，，，，，运行操作由汽机治理认真。。。。该减温减压器的清静�；；；ぷ爸媒幽�2套弹簧全启式合金钢材质清静阀，，，，，二次蒸汽侧清静门行动值1.5 Mpa左右，，，，，包管减温减压器系统的清静运行。。。。

A、150t/h减温减压器的投用

1、60MW机组主蒸汽母管投运情形下，，，，，汇报向导、联系值长、能控中心，，，，，准备投用150t/h减温减压器系统。。。。

2、检查投运前状态，，，，，主蒸汽至减温减压器电动隔离总门关闭，，，，，电动减压阀关闭，，，，，二次蒸汽至供热母管电动门关闭

3、温减压装置减温水设置二路减温水系统，，，，，一起（甲）为减温减压装置正常负荷（或高负荷）时使用的大流量减温水系统，，，，，另一起（乙）为减温减压装置低负荷（或大流量减温水系统故障）时小流量减温水系统。。。。减温水划分来自高压给水冷母管和高压给水热母管，，，，，一样平常接纳高压给水冷母管，，，，，高压给水热母管做备用。。。。

检查高压给水冷母管和高压给水热母管系统在母管制运行状态，，，，，高压给水冷母管至减温减压器减温水手动一、二次门（原）适当开启，，，，，冷给水减温水电动门（原）开启。。。。高压给水热母管至减温减压器减温水手动一、二次门关闭（备用状态，，，，，投用时再开启）

减温水甲：甲减温水电动门关闭，，，，，滤网、节约孔板前、后隔离门开启，，，，，减温水电动调解门（甲）关闭、减温水电动调解门（甲）后隔离门开启。。。。

减温水乙：乙减温水电动门关闭，，，，，滤网、节约孔板前、后隔离门开启，，，，，减温水电动调解门（乙）关闭、减温水电动调解门（乙）后隔离门开启

4、开启二次蒸汽电动门前疏水至扩容器疏水一、二次门，，，，，开启主蒸汽至减温减压器电动隔离总门后疏水一、二门，，，，，适当开启电动减压阀，，，，，稍稍开启二次蒸汽电动隔离总门，，，，，稍举行暖管，，，，，控制暖管升压速率0.02～0.05MPa/min，，，，，升温速率2～5℃/min，，，，，低压暖管时间至少30分钟，，，，，举行逐步升压、升温，，，，，直至当减温减压器出口温度达250℃以上时，，，，，可开大减温减压器出口二次蒸汽电动隔离总门，，，，，关闭二次蒸汽电动隔离总门前疏水门、关闭电动减压阀及门前疏水门。。。。时代注重管道振动、攻击、膨胀等情形，，，，，如遇强烈振动，，，，，应马上关小二次蒸汽电动隔离总门，，，，，检查疏水门是否开足，，，，，待疏水放尽再继续升压暖管，，，，，逐渐升压到划定值。。。。二次蒸汽侧暖管竣事。。。。

5、开启主蒸汽至减温减压器电动隔离总门旁路一次门，，，，，调理开启二次门，，，，，适当开启电动减压阀调解，，，，，控制升压速率0.1～0.15MPa/min，，，，，待减温减压器出口温度至300℃，，，，，投入减温水。。。�？？？？刂瞥隹谖露�280～300℃。。。。减温水优先选择投运甲路，，，，，乙路做备用和增补。。。�？？？？艏跷滤缍牛�，，，适当开启减温水调解门调理二次汽温。。。。注重减温减压器二次蒸汽温度不可凌驾350℃。。。。稳固后，，，，，切换开启主蒸汽至减温减压器电动隔离总门，，，，，关闭主蒸汽至减温减压器电动隔离总门旁路一、二次门。。。。

注重事项：

1、只管坚持二次蒸汽流量稳固规模内运行，，，，，当二次蒸汽流量低于设计流量的 10 %（15t/h）时，，，，，应由自动控制状态切换到手动控制状态，，，，，用手操控制减压阀和给水调理阀，，，，，同时，，，，，关小主蒸汽至减温减压器电动隔离总门来控制流量，，，，，避免装置的异常升压。。。。

2、减温减压器系统中为包管装备清静，，，，，避免二次蒸汽管道超压、超温，，，，，二次蒸汽温度不可凌驾350℃，，，，，二次蒸汽侧清静门行动值1.5 Mpa

3、当减温减压器调理阀泛起操作晃动时，，，，，且短时间不稳固，，，，，应迅速至就地将电动切换手动位置，，，，，举行就地调理，，，，，并连忙联系热工处置惩罚。。。。

4、当运行减温减压器泛起失电征象时，，，，，应迅速联系电气处置惩罚，，，，，恢复电源。。。。失电时代举行就地操作

5、若爆发压力调理阀严重故障时，，，，，应紧迫停用减温减压器。。。。

B、150t/h减温减压器的停用

1、汇报向导、联系值长、能控中心，，，，，准备停用150t/h减温减压器系统。。。。

2、联系其它供热机组注重调解供热流量，，，，，最先逐渐降低二次蒸汽流量，，，，，调压，，，，，调温建议由自动改为手动操作，，，，，直至二次蒸汽流量为0.

3、关闭主蒸汽至减温减压器电动隔离总门，，，，，再关闭电动减压阀，，，，，，，，，，关闭减温水电动调解门，，，，，减温水电动门，，，，，减温水手动总门，，，，，确认一次蒸汽切断后，，，，，关闭二次蒸汽电动隔离总门。。。。

4、调理开启二次蒸汽电动隔离总门前疏水门，，，，，调理开启主蒸汽至减温减压器电动隔离总门后疏水门

5、系统内相关电动门拉电。。。。（包括主蒸汽至减温减压器电动隔离总门、电动减压阀、二次蒸汽电动隔离总门、减温水电动门甲乙、减温水调解门甲乙。。。。）
