串联疏水、并联疏水和群组疏水阀的利弊，，，，以及有哪些影响？？？？？
串联疏水、并联疏水和群组疏水阀的利弊，，，，以及有哪些影响？？？？？
KWSS-ZK系列疏水阀装置是否合适，，，，对疏水阀的正常事情和装备的生产效率，，，，都有着直接的影响 。。。
在现实事情中，，，，许多用户为了避免疏水阀走漏蒸汽，，，，就想到在装备出口串联两台疏水阀，，，，以为是双重包管能杜绝走漏 。。。
那么，，，，这种设计是否真正有用，，，，照旧会带来其它负面影响呢？？？？？
今天我们一起探讨蒸汽系统中的串联疏水、并联疏水或者群组疏水的利弊，，，，希望给到有类似疑问的用户有资助 。。。
一、串联疏水
1、什么叫串联疏水？？？？？
串联疏水指的是在一个KWSS-ZK系列疏水阀后，，，，再装置第二个KWSS-ZK系列疏水阀的情形，，，，这样的问题经�；；；；；嵩谙殖”� 。。。这就是我们常说的“串联疏水” 。。。

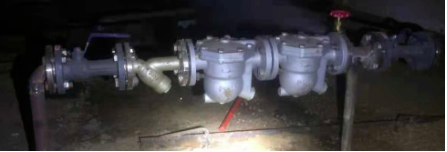

如下图：
有时这样做的初志，，，，只是作为主疏水阀故障后的暂时调解步伐，，，，或是作为主疏水阀故障后的备用疏水阀 。。。
装置两台阀门可能看起来会是一个确保清静的步伐，，，，但现实串联疏水会被走漏的蒸汽或闪蒸汽影响 。。。
引起梗塞，，，，导致系统背压升高、冷凝水积贮和水锤等负面影响 。。。
因此，，，，我们需要只管阻止泛起串联疏水 。。。
2、串联疏水弊大于利
在一个装备后装置两台疏水阀的利益：
1）第一台阀门损坏时能起到备用，，，，好比第一台阀门走漏时，，，，希望第二台阀门能有用避免蒸汽走漏 。。。
2）能镌汰闪蒸汽量
然而，，，，只要相识蒸汽疏水阀的事情原理，，，，就可以诠释为什么不推荐，，，，在一个装备后装置两台疏水阀 。。。
3、为什么勾通疏水是不推荐的

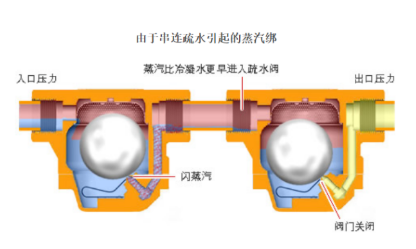

缘故原由1：由于走漏或闪蒸汽会使第二台疏水阀关闭 。。。
若是第一台疏水阀走漏生蒸汽 。。�；；；；；蛘咦萑徽Ｊ虑�，，，，但倾轧的冷凝水由于压力降会形成闪蒸汽 。。。
这部份走漏的蒸汽和闪蒸汽会留保存两台疏水阀之间 。。。疏水阀自己的功效是阻汽排水，，，，当第二台疏水阀识别到是蒸汽，，，，就会关闭排放通道 。。。
积留的蒸汽由于短时间内无法快速冷凝或倾轧，，，，就会被锁闭在狭窄的空间内形成蒸汽绑 。。。
若流通的空间一直被蒸汽绑占有，，，，也会阻碍冷凝水无法流进第二台疏水阀 。。。
由于无法顺畅排水，，，，导致冷凝水积贮和水锤攻击等负面影响 。。。
如下图：
缘故原由2：由于走漏或闪蒸汽还会引起系统的背压升高 。。。
蒸汽和闪蒸汽的体积，，，，在大气压下是水体积的1673倍 。。。
当蒸汽留保存两台疏水阀之间时，，，，由于原来管道和疏水阀口径的限制，，，，没有足够的空间承载闪蒸汽的体积，，，，导致憋压 。。。
直接影响第一台疏水阀后的背压迅速升高，，，，由于压差的改变，，，，排水能力迅速降低 。。。
一旦背压即是或高于疏水阀前的正向压力，，，，不但会阻碍冷凝水的流动，，，，还会爆发逆流 。。。
缘故原由3: 串联疏水对压差和疏水阀选型的影响
KWSS-ZK系列疏水阀的压差和排水能力是亲近相关的 。。。压差是指：疏水阀入口压力-疏水阀后背压 。。。

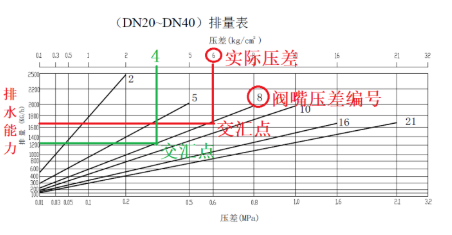

同样是选择用-8阀嘴压差：
当现实压差6barg时，，，，排水能力达1700KG/H（下图红线） 。。。
当现实压差4barg时，，，，排水能力只有1200KG/H（下图绿线） 。。。
由于压差的改变，，，，导致疏水阀排水能力缺乏，，，，需要往更大排水量选型 。。。
如下图：

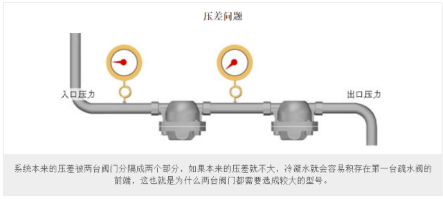

由于串联KWSS-ZK系列疏水阀会改变背压，，，，原先入口和出口的压差被分派到串联的两台疏水阀上 。。。
若是压降缺乏以战胜背压，，，，冷凝水将在第一台疏水阀入口处最先积贮 。。。
为了阻止爆发此类情形，，，，串联的两台疏水阀的选型都应偏大一点 。。。
若是系统背压较高，，，，其中一台的选型必需足够大，，，，才华知足小压差情形下冷凝水的排放 。。。
这样的效果就是，，，，原本可以使用一台小排量疏水阀，，，，而现在需要选择两台大排量疏水阀，，，，用度本钱随之增高，，，，得不偿失 。。。
如下图：
若是关注疏水阀故障的维修或替换，，，，应以库存的备用疏水阀举行实时替换 。。。建议设置标准疏水阀组，，，，利便在线举行维修或替换 。。。
在疏水阀前端和后端装置阻止阀，，，，设置旁通阀利便维修时举行暂时疏水 。。。

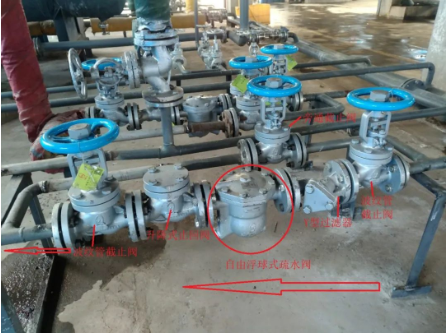

如下图（标准疏水阀组）
若是要害工艺确实需要备用疏水阀，，，，可以思量并联而非串联装置，，，，以备时时之需 。。。
二、并联疏水
在蒸汽系统中，，，，并联疏水是很常见，，，，并且是可行的 。。。
许多用户是出于以下思量，，，，接纳并联疏水：
1、疏水阀损坏后，，，，确保系统还能正常运行，，，，常用在要害工艺一备一用的装置要领，，，，维修时启动备用的并联疏水阀 。。。
2、再有就是疏水量大的装备，，，，单台疏水阀不可知足的情形下，，，，如维远最大DN50疏水阀排水量4~10吨/小时，，，，若是凌驾了就接纳并联 。。。
3、在长距离的管网上或长距离重油管线，，，，单台疏水阀冬季怕有冻坏失效 。。。磨练一次很贫困，，，，设计成并联，，，，起到双重包管 。。。

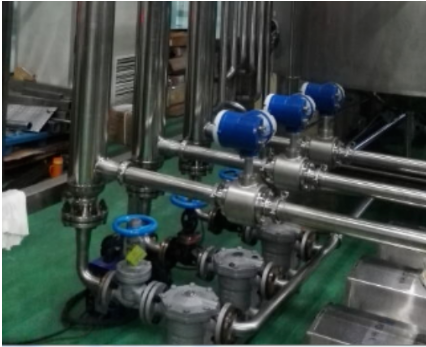

如下图：（由于装备冷凝水量大，，，，并联了两台问鼎国际KWSS-ZK系列疏水阀）
三、群组疏水
1、什么叫群组疏水？？？？？
情形1、
网络一台装备多个加热段的冷凝水，，，，并搜集到统一条冷凝水管线，，，，只使用一台疏水阀疏水的要领 。。。
如下图：
情形2
网络多个用汽装备的冷凝水汇于统一条冷凝水管，，，，并只使用一台疏水阀举行疏水 。。。这两种情形都被称为“群组疏水” 。。。
如下图：
2、群组疏水带来的问题
现场使用群组疏水不过乎空间限制、降低装置本钱的思量 。。。
现实上恰恰相反，，，，群组疏水的经济划算仅仅是一种假象 。。。
大大都情形下，，，，由于群组疏水会导致压力不平衡，，，，会串压，，，，高压的冷凝水会阻止低压冷凝水倾轧 。。。
以是在装备内部会爆发积水和水锤等问题，，，，造成装备损伤，，，，升温不匀称 。。。

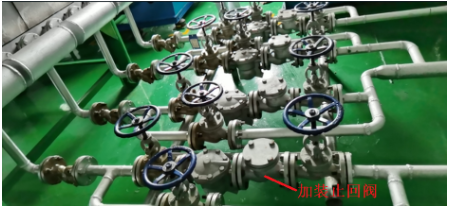

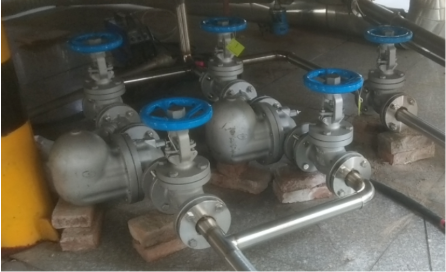

因此我们推荐自力疏水，，，，即对每个加热段单独装置疏水阀举行排水，，，，且每个疏水阀后加装止回阀 。。。
如下图：
3、为什么不推荐群组疏水
情形1、统一台装备多个加热工段的群组疏水：

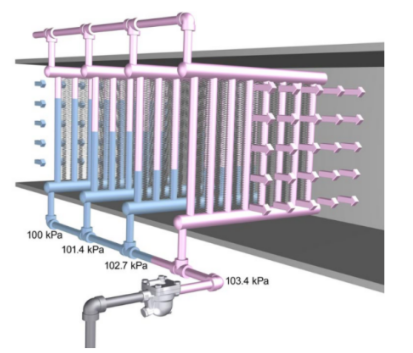

一台装备设计成多个加热段，，，，目的是为了增添换热面积，，，，增添传热面积，，，，典范装备是散热器和烘干机 。。。
蒸汽进汽压力是相同的，，，，可是由于每个工段的热负荷不完全相同，，，，保存一定差别 。。。
第一个加热段的负载可能高于最后一个加热段，，，，冷凝速率和冷凝水量就差别，，，，装备内的压力也就差别，，，，造成低压加热段冷凝水无法倾轧，，，，升温难题 。。。
如下图：

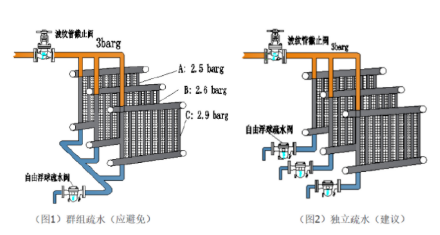

从上图可以看出，，，，蒸汽进汽压力为3barg，，，，初段部分A通常负载最高，，，，压降也相对较大，，，，可能只有2.5barg 。。。
最后一段C负载较小，，，，压降也相对较小，，，，以是压力较高，，，，约莫2.9barg，，，，中段B可能只有2.6barg 。。。
运行时，，，，C段高压冷凝水会回流到AB段，，，，使AB段装备内冷凝水积贮，，，，导致升温难题，，，，产品质量缺乏格，，，，水锤，，，，侵蚀等诸多问题 。。。
只有等AB段内积水到一定高度，，，，依赖自己的水头来资助排水 。。。
应只管阻止这种装备的群组疏水，，，，建议ABC自力装置疏水阀 。。。
如下图：
情形2：差别压力多台装备的群组疏水：
泛起的问题跟上面是一样的，，，，只是由于这种情形下，，，，每台装备的压力差别更大，，，，泛起的问题也就越发严重了 。。。

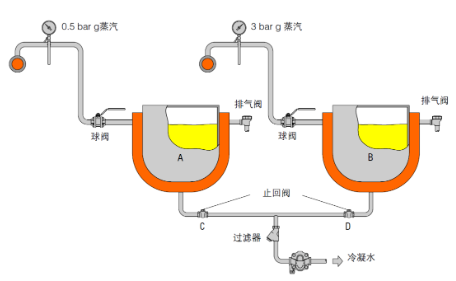

如下图：
如上图中，，，，压力较高3barg的装备B能够实时扫除冷凝水 。。。
而压力较低0.5barg的装备A，，，，由于止回阀关闭无法倾轧冷凝水 。。。装备A就会积水，，，，性能下降 。。。
我们必需杜绝这种差别装备压力下的群组疏水 。。。建议在每台夹套锅底部，，，，单独装置疏水阀 。。。
4、已经保存群组疏水情形
许多装备由于设置较量重大，，，，或空间受限，，，，或为节约本钱，，，，装置疏水阀的数目受到限制 。。。
这种情形下还要求对装备的每个加热段脱离疏水显然较量难题 。。。
以下装备中经常容易泛起群组疏水：
热风机、多层平压机和多层瓦楞纸机
若是装备安排已经保存群组疏水，，，，并且难以改成单独疏水的 。。。

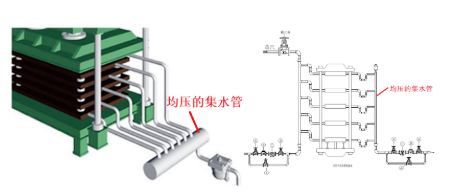

建议在疏水阀前设置一个足够大的均压管，，，，这个均压管可以平衡压力，，，，使冷凝水能顺遂倾轧管道 。。。
如下图：
这样做的效果要差于改成单独疏水，，，，只有当排水管直径够大，，，，能够容纳冷凝水和蒸汽同时进入管道，，，，集水管才华施展作用 。。。
若是直径缺乏，，，，照旧会爆发冷凝水积贮和加热不匀称，，，，问题依旧会保存 。。。
装置一个足够大的集水管，，，，能改善群组疏水带来的一些问题 。。。

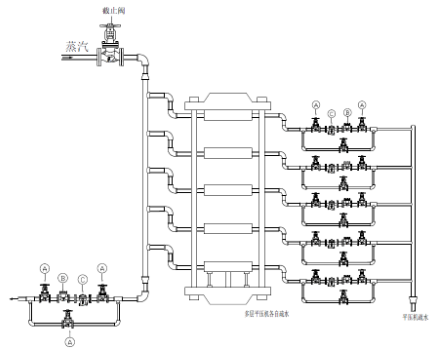

但最有用优化加热装备的要领，，，，照旧使用单独的疏水阀，，，，这样即便在蒸汽供应量相同时，，，，相邻的加热段的内部压力也可以差别 。。。
如下图：
