关于称重传感器零点温度赔偿及格率的影响因素与提升要领

【摘 要】本文主要先容了几种影响CGR-300系列称重传感器零点温度漂移的主要因素，，，并逐一对这些影响因素举行剖析、讨论，，，提出响应的改善步伐，，，从而改善批量生产中产品的零点温度漂移赔偿及格率。。。。。

一、 小序

一直以来，，，零点温度赔偿手艺是称重传感器研制和批量生产中的重点手艺和焦点工艺之一，，，提升零点温度赔偿及格率是提高生产效率、缩短交期的须要手段之一。。。。。影响称重传感器零点温度漂移的因素许多，，，但减小零点温度漂移最有用的要领，，，就是对称重传感器逐个举行零点温度赔偿。。。。。那么，，，怎样提高零点温度赔偿及格率，，，则是每个称重传感器制造厂家现在所面临的工艺难题之一。。。。。

二、 CGR-300系列称重传感器零点温度漂移的概述

零点温度漂移界说：称重传感器零点输出受情形温度影响，，，随温度转变而转变。。。。。

零点温度漂移爆发的缘故原由：由于惠斯通电桥四个桥臂的电阻温度系数纷歧致性引起的随温度转变的输出误差。。。。。

零点温度漂移赔偿机理：在某一较小电阻温度系数的桥臂中串入温度系数较高的电阻，，，以平衡桥臂间的电阻温度系数。。。。。

零点温度漂移最常用的赔偿要领：

惠斯通电桥如图 1 所示，，，设常温 t1 时测得的零点输出电压为 UO1,高温 t2 时测得的零点输出电压为 UO2。。。。。

若△UO= UO2- UO1>0，，，说明当温度从常温 t1 升至高温 t2 时代，，，桥路 BC+AD 桥臂电阻增添的值大于桥路 AB+CD 桥臂电阻增添的值,则零点温度赔偿电阻 Rt 应串接在 AB+CD 桥臂中。。。。。反之，，，若△UO= UO2- UO1<0，，，则 Rt 应串接在 BC+AD 桥臂中。。。。。零点温度赔偿电阻 Rt 应选取电阻温度系数较大的材质，，，用以抵消桥臂间因温度转变引起的电阻增量差值，，，从而使CGR-300系列称重传感器的零点输出坚持稳固。。。。。

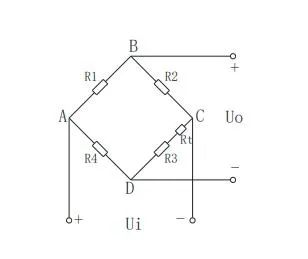

图 1 零点温度赔偿电路

三、零点温度漂移赔偿及格率影响因素及改善步伐

改善零点温度漂移赔偿及格率一样平常从提升原始零点温度漂移及格率和提升零点温度漂移验证及格率两个方面思量，，，影响这两个及格率的主要因素有以下几种：

1、应变计因素

将电阻应变计装置在弹性体上，，，弹性体不受任何外力作用的情形下，，，电阻应变计的阻值随情形温度的转变而转变，，，这种转变我们称之为电阻应变计的热输出，，，是电阻应变计敏感栅质料的电阻温度系数及敏感栅质料和弹性体之间的线膨胀系数的差别配相助用，，，叠加爆发的效果。。。。。电阻应变计的热输出是静态应变丈量中最大的误差源，，，也是影响原始零点温度漂移的主要因素之一。。。。。因此，，，为了改善产品的原始零点温度漂移及格率，，，我们应尽可能的选用热输出趋于零的电阻应变计。。。。。那么，，，怎样选用热输出趋于零的电阻应变计呢？？？？？首先，，，电阻应变计厂家一样平常会以差别代码来体现温度自赔偿应变计所适用试件质料的线膨胀系数，，，我们凭证厂家提供的电阻应变计温度自赔偿代号，，，按弹性体材质选取与其相对应的电阻应变计。。。。。其次，，，由于电阻应变计在制作历程中，，，统一整版的电阻应变计之间基底、敏感栅、粘贴剂、笼罩层等种种质料的温度系数一致性要比差别版的好，，，例犹如一款产品，，，两片半桥片组成的惠斯通电桥比随机四片单电阻应变计组成的惠斯通电桥原始零点温度漂移及格率要高。。。。。以是，，，统一弹性体应只管选取统一整版相邻且阻值靠近的电阻应变计，，，最洪流平的实现对弹性体的温度自赔偿功效，，，从而提高原始零点温度漂移及格率，，，知足生产需求。。。。。

2、桥路中导体毗连线因素

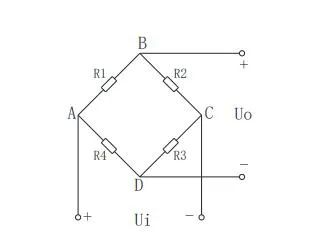

图 2 为最简朴的全桥式惠斯通电桥，，，由四个应变电阻和导体组成。。。。。桥路中的导体一样平常有导线、金属丝以及线路板中的金属导体等。。。。。由于桥臂间各导体的热膨胀系数差别，，，会导致电桥零点输出随温度转变而爆发漂移，，，因此桥臂间各导体的热膨胀系数也是影响原始零点温度漂移的主要因素之一。。。。。为消除此影响因素，，，桥路设计时应尽可能的思量对称。。。。。即 AB+CD 桥臂间的导体与 BC+AD 桥臂间的导体尽可能的对称，，，包括各导体的材质、粗细以及长度，，，统一材质的导体只管包管电阻相等，，，若布线时长度无法做到一致，，，可调解导体的粗细，，，例如调解线路板上的铜箔厚度或宽度来抵达电阻平衡，，，实现桥路的温度自赔偿功效，，，从而提高原始零点温度漂移及格率。。。。。

图 2 惠斯通电桥

3、弹性体与附件因素

若CGR-300系列称重传感器在零点温度赔偿后，，，装置了如壳体、密封盖板、底板、压头等附件，，，或被直接牢靠在秤台上，，，弹性体与附件或秤台等直接接触的物品之间若是材质差别，，，温度系数的差别导致弹性体与直接接触的物品之间爆发差别水平的膨胀，，，对弹性体爆发拉伸或挤压的力，，，导致零点温度漂移叠加了受力后的输出转变量，，，致使现实的称重传感器零点温度漂移凌驾规模，，，影响正常使用。。。。。因此，，，为阻止此征象爆发，，，在设计或选用附件时应只管接纳与弹性体相同的材质。。。。。若材质无法统一，，，可先验证装置附件后的影响量，，，凭证验证所得的数据，，，调解赔偿规模，，，使产品更切合现场应用，，，提高制品温漂及格率。。。。。

4、装备因素

批量生产时，，，为包管生产效率，，，大型步入式数据收罗装备已被众多称重传感器制造厂家普遍使用。。。。。可是，，，若装备内温度不匀称则会导致部分产品现实温度与设定的温度误差大，，，而温漂赔偿数据是以设定温度举行盘算，，，致使收罗数据禁绝确而赔偿缺乏格。。。。。其次，，，为知足装备使用率，，，统一装备中可能含有多种结构产品，，，差别结构的产品由于体积差别，，，产品现实升温时间各不相同，，，若产品升温时间凌驾装备设定的保温时间，，，数据收罗时，，，产品现实温度达不到装备设定温度，，，也会泛起收罗数据禁绝确而赔偿缺乏格的情形。。。。。为改善上述征象，，，装备在正式投产前需举行温度匀称性及产品升温时间、保温效果验证，，，正常使用后也需按期检考试证。。。。。对差别体积的产品举行产品现实升温时间验证，，，按体积设置对应的保温时间，，，差别体积产品同时收罗数据时，，，按保温时间上限设定。。。。。另外，，，若收罗装备接纳鼓风装置，，，鼓风开启时震惊显着，，，也会导致收罗数据禁绝，，，尤其是小量程产品，，，数据转变越发显着。。。。。因此，，，接纳鼓风装置的装备应增添减震装置，，，阻止震惊影响。。。。。

收罗装备每个通道端口原始温漂值各不相同，，，产品在换端口或换装备验证时，，，叠加的温漂值差别，，，影响产品验证及格率。。。。。以是，，，在收罗装备正常投产前，，，应验证装备各端口的原始温漂值，，，并将这个影响值加进算法中，，，用以包管收罗数据的准确性。。。。。

5、赔偿电阻温度系数因素

赔偿电阻的现实温度系数与理论值之间保存差别，，，导致理论盘算的赔偿电阻禁绝，，，影响赔偿效果，，，从而导致数据缺乏格，，，需重复多次验证。。。。。因此，，，差别批次赔偿电阻在使用前应先验证温度系数。。。。。

6、传感器差别状态影响因素

CGR-300系列称重传感器差别方法摆放会导致产品差别水平受力，，，如图 3、S 型产品差别方法摆放所示，，，图中 S 型产品三种摆放方法使产品自己爆发的力各不相同，，，收罗的数据叠加了差别受力状态下的信号输出，，，使赔偿数据禁绝确，，，而需重复多次验证，，，量程越小越显着。。。。。

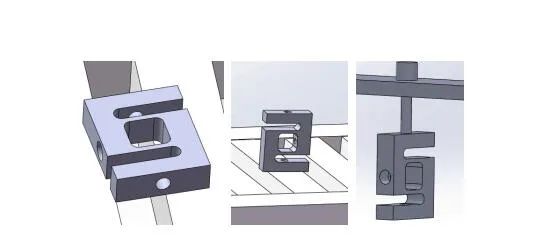

图 3、S 型产品差别方法摆放

因此，，，每次收罗数据时产品摆放方法应只管一致，，，且应与客户现场使用状态坚持一致。。。。。例如客户现场是悬挂使用，，，现实生产中，，，每次验证应将产品悬挂收罗数据，，，使赔偿数据更切合客户现场使用。。。。。

7、人为因素影响

现实生产中，，，由于人为操作因素影响及格率的征象也普遍保存。。。。。例如应变计贴片不良、产品绝缘不良、测试线位置焊接过失、测试线与装备端口对接不良、手工焊接虚伪焊等等，，，都会导致收罗数据不稳固，，，赔偿电阻值盘算过失、赔偿位置焊接过失、产品与收罗数据差池应、装备运行程序过失等等都会导致赔偿数据禁绝确。。。。。为阻止人为因素影响，，，最好的要领是推进装备自动化，，，镌汰人事情业。。。。。其次是进一步落实“三检制”制度，，，并增强岗位作业职员营业手艺水平培训，，，提升操作手艺和意外突发事务的处置惩罚能力，，，在岗位泛起问题时，，，能第一时间举行有用处置惩罚。。。。。
