ZL-WH系列电动执行器故障剖析知识
ZL-WH系列电动执行器故障剖析知识
一、故障征象
岗位来电话，，，，反应新4#高炉2#热风炉助燃风调理阀，，，，无法开启和关闭，，，，仪表职员接到生产岗位电话后，，，，实时抵达现场处置惩罚。 。。。。
二、故障处置惩罚经由
此执行器为KWZK问鼎国际产品，，，，型号为：ZL-WH系列；；；；；手艺参数：1、额定转矩：800N.m；；；；；2、全行程时间：28～42S；；；；；3、功率150瓦；；；；；电路上主要由：电机、位置发送器、调理板、驱动板、测速部件、电气制动几部分组成。 。。。。
在岗位配合下，，，， 对新4#高炉2#热风炉助燃风调理阀电动执行器，，，，举行行动试验，，，，发明开关都没有反应，，，，将电动执行器与蝶阀连杆脱开，，，，征象依旧，，，，扫除蝶阀卡死故障，，，，确定为电动执行器故障。 。。。。仪表维护职员翻开机壳后，，，，检测排查启动移向电容器容量11μf，，，，与标称值相符。 。。。。用万用表量给定电流为8mA，，，，反响电流为5.4mA，，，，给定电流转变时反响电流不随之转变，，，，执行器无法行动，，，，故障依旧。 。。。。视察调理板上电源发光二极管，，，，指示正常，，，，将调理板上接线端子35、36手/自动短接线拆开，，，，使电动执行器处于现场手动状态，，，，然后用导线将36端子（触点电压24VDC）划分于33、34电机正、反转驱动控制电路端子举行触发。 。。。。发明正、反触发信号（视察调理板上正、反转显示发光二极管）正常，，，，电动执行器却不可动。 。。。。确定为执行器驱动板故障。 。。。。替换驱动板后，，，，经调试电动执行器运行正常，，，，投入使用，，，，故障处置惩罚完毕，，，，用时40分钟。 。。。。
三、故障剖析
新4#高炉2#热风炉助燃风调理电动执行器不可动故障，，，，属于一样平常常见故障。 。。。。是驱动板故障无法驱动电机转动，，，，引起执行器不可动故障，，，，维护职员熟练掌握了此项故障维修手艺，，，，故障判断和检查处置惩罚要领适当，，，，以是处置惩罚很快。 。。。。
在产品设计应用上，，，，保存理念误区。 。。。�？？？？Ｎ识蔤L-WH系列角行程执行器，，，，凭证功率，，，，在驱动板电路上设计接纳了两种种别。 。。。。以ZL-WH4000为界：ZL-WH4000以上用大功率，，，，5个可控硅电路元件驱动；；；；；ZL-WH4000以下用小功率，，，，3个可控硅电路元件驱动；；；；；电路板上都有过流包管管，，，，划分为6A和10A。 。。。。小功率驱动板，，，，在使用中故障是较量高的，，，，从实践角度看，，，，阀负荷大时，，，，电机电流增添时，，，，驱动板损坏频仍，，，，保存“小牛拉大车”征象。 。。。。

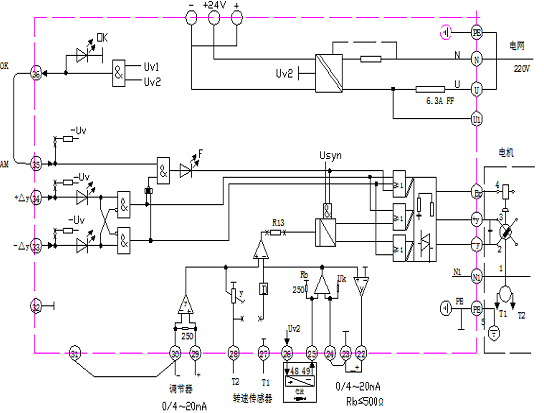

ZL-WH系列电动执行器驱动板电路原理图
四、刷新步伐和以后的妄想
1、针对此类型号电动执行器故障，，，，举行总结和剖析，，，，体例案例举行学习，，，，起到指导作用，，，，提升各人维护手艺，，，，更好的维护好装备，，，，为生产效劳。 。。。。
2、组织职员学习钻研ZL-WH电动执行器原理，，，，无邪互动，，，，增进各人学习热情。 。。。。
3、针对ZL-WH小功率板故障较高的客观因素，，，，增强点检维护，，，，从产品应用上，，，，做好ZL-WH大功率板备件，，，，再损坏时，，，，用大功率板举行替换，，，，但电源包管管仍需按小功率时的电源包管6A使用。 。。。。
4、对装备举行跟踪运行情形，，，，实时解决保存的问题，，，，确保装备稳固，，，，阻止事故再次爆发。 。。。。
