纵然蒸汽主管的暖管历程竣事，， ，，蒸汽也会由于辐射散热而继续冷凝。。。。冷凝率取决于蒸汽温度、情形温度以及管道保温效率。。。。由此可见，， ，，管道是否有用保温是直接影响热量的损失。。。。
标准情形温度25℃，， ，，保温层测到温度不可凌驾50℃，， ，，不然判断为保温失效。。。。温差越小越好，， ，，25℃内算正常。。。。好比情形温度27℃，， ，，测到40℃，， ，，是优异状态。。。。
一、管道和阀件保温的主要性
要使蒸汽分派系统高效，， ，，应当接纳管道保温，， ，，来确保热损失减小到最低水平。。。。最经济的保温厚度凭证以下几个因素思量：
1、装置本钱
2、蒸汽携带的能量
3、管道口径
4、管道温度
5、室外管道保温，， ，，还需思量湿度和风速。。。。
大大都保温质料的效果取决于，， ，，如矿物棉、纤维玻璃或硅酸钙非生动质料，， ，，内含有的细小空气囊。。。。
通常装置接纳包铝的纤维玻璃、包铝的矿物棉和硅酸钙。。。。主要的是保温质料不可变形或被水浸湿。。。。有须要举行适当的机械保�；；；；；ず头浪χ贸头�，， ，，尤其室外装置。。。。
蒸汽管道散热到水、或湿润保温质料的热损失，， ，，将是散热至空气热量的50倍之多。。。。
因此，， ，，要特殊注重保�；；；；；ぷ爸糜诨孛婊蚬苣夷诘恼羝艿�，， ，，以避免被水浸没。。。。同样也要保�；；；；；ぞ挡悴换岜凰鸹�，， ，，阻止雨水的侵入。。。。
除了清静阀或部份疏水阀外，， ，，蒸汽系统中所有热的部分都需要保温。。。。这包括所有的主管毗连法兰、阀门和其它毗连件。。。。
同时还要在毗连法兰的每一边切掉绝缘层，， ，，露出螺栓，， ，，留出维护的空间。。。。这等效于0.5 m的光管长度。。。。

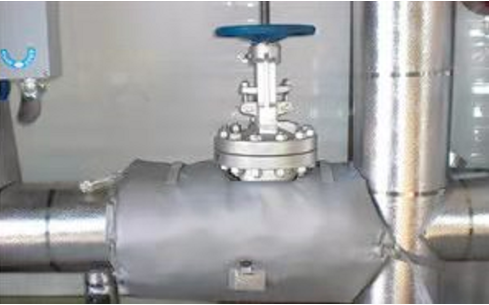

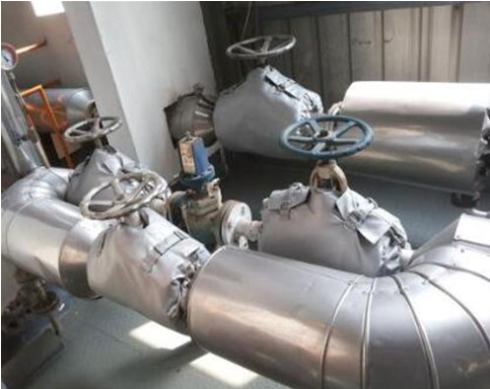

现在普遍使用为毗连法兰和阀门预制的绝热外罩。。。。通常与紧固件一起提供，， ，，维护时利便拆下保温套。。。。
二、管道和阀件散热损失盘算
管道散热损失可参考管道散热量表和公式来盘算。。。。
表中是假设情形温度在10 ~ 21℃之间，， ，，静止空气条件下，， ，，思量差别蒸汽压力、差别管道口径下，， ，，水平光管的散热损失。。。。

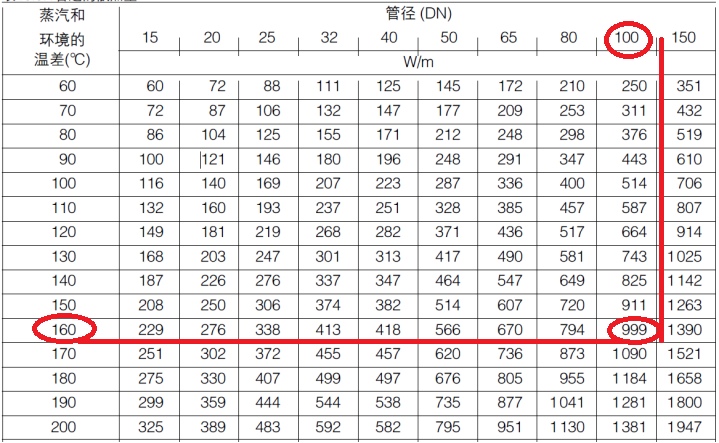

管道散热量表（需知蒸汽和情形的温差）
其它包括在公式内的因素，， ，，例如，， ，，若是管道保温的散热损失，， ，，仅是非保温管道热损失的10%，， ，，公式将乘以0.1的系数。。。。
盘算公式：
式中：
ms = 蒸汽的冷凝水量(kg/h)；；；；；；
Q = 散热损失(W/m)（见管道散热量表）；；；；；；
L = 管道有用长度，， ，，含法兰和毗连件(m)；；；；；；
f = 绝热系数，， ，，1体现光管，， ，，0.1表保温优异；；；；；；
hfg = 蒸发焓(kJ/kg)。。。。
注：等效长度：配对法兰为0.5m，， ，，与管道同径的阀门为1.0m
举例：
口径DN100的管道长50m，， ，，有8对配对法兰和2个阀门，， ，，饱和蒸汽压力为7 barg。。。。�；；；；Ｇ樾挝露�10℃，， ，，保温效率的系数为0.1。。。。
参考管道散热量表，， ，，按公式盘算，， ，，确定每小时蒸汽的冷凝量（即散热损失量）：
第1部分 - 无保温。。。。
第2部分 - 管道保温，， ，，阀门和法兰没有保温。。。。
第3部分 - 完全保温。。。。
举例参数代入公式中:
L = 管道有用长度：
（8对配对法兰* 0.5m） + (2个阀门*1.0 m) = 6.0m 管道长度。。。。再加上管道长50m
7 barg饱和蒸汽的温度 = 170℃
温差（蒸汽温度-情形温度）170℃ - 10℃ = 160℃
7 barg饱和蒸汽的蒸发焓hfg = 2048 kJ/kg
Q = 散热损失= 999 W/m。。。。160℃温差，， ，，口径DN100管道每米的热损失，， ，，见表管道散热量表红圈

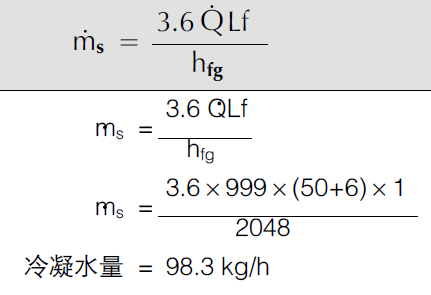

第1部分 - 无保温：
（f = 绝热系数，， ，，1体现裸管）

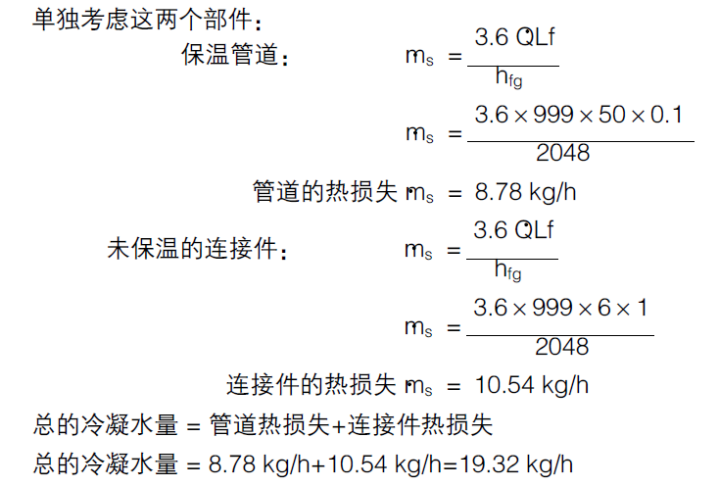

第2部分 - 管道保温，， ，，阀门和法兰没有保温：（f = 绝热系数脱离思量。。。。1体现裸管，， ，，0.1体现保温优异）

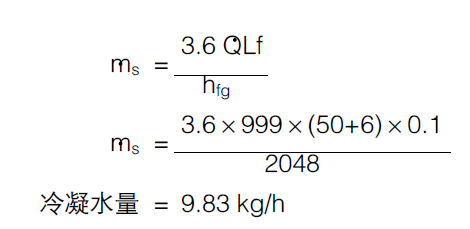

第3部分 - 管道和毗连件都保温
（f = 绝热系数，， ，，0.1体现保温优异）
三、保温层质料选用原则
保温层质料应选用导热系数低的质料。。。。关于差别的工况和经济条件，， ，，保温层厚度选用标准也差别。。。。
关于保温质料的选用应遵照下列原则:
1、质料的导热系数低。。。。导热系数越小，， ，，隔热性能越好；；；；；；热阻越大，， ，，隔热性能越好。。。。
2、具有较高的耐热性,不致由于温度急剧转变而损失其原来的特征，， ，，耐热性越高越好。。。。
3、质料密度小并具有一定的孔隙率。。。。
4、具有一定的机械强度。。。。
5、具有一定的防水防潮防晒防腐等性能。。。。
6、重量轻，， ，，利便维护拆装等。。。。

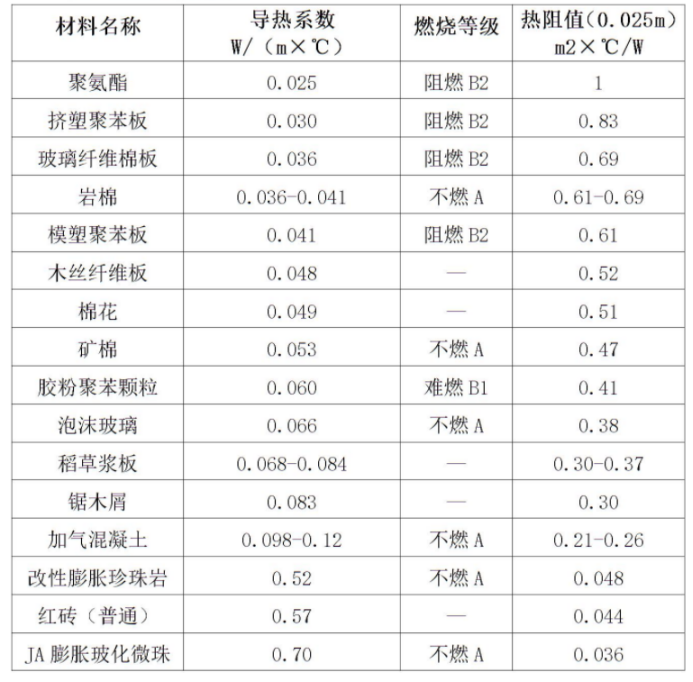

常用保温质料导热系数 W/ (m. ℃)
四、岩棉VS硅酸铝纤维哪种好？？？
1、从质料的导热系数，， ，，凭证导热系数方程剖析:
岩棉:Κ=0.037+0.00016tp
硅酸铝纤维:Κ=0.046+0.00012tp
式中
Κ——保温质料导热系数,W
tp——保温层外貌温度,℃。。。。
就耐热性而言,岩棉保温适用介质温度小于400℃。。。。硅酸铝纤维保温适用介质温度小于1000℃。。。。
2、就质料容重而言,凭证 Χ=G/V 式中
G——保温
V——质料在自然状态下的体积,m3。。。。
硅酸铝Χ为180kg/m3 ,岩棉Χ为200kg/m3。。。。
上述剖析批注,硅酸铝纤维属于导热系数小,容重小,耐高温性能强,并具备一定机械强度的保温质料。。。。用户可凭证自身需求选择。。。。
值得注重的是：
管道防腐及格后才华举行管道保温。。。。管道防腐必需彻底除锈，， ，，使管道露出金属光泽方可刷漆。。。。
刷漆外貌应干燥，， ，，榨取一边刷漆一边除锈，， ，，油漆必需切合管道的情形，， ，，避免因管道外貌温度高造成新刷漆脱落。。。。
五、直埋蒸汽管道保温质料及结构的选择
现在海内直埋蒸汽管道保温大都接纳内滑动复合型结构，， ，，同时也在一直生长新型保温结构，， ，，如内支持钢套钢结构等。。。。
保温质料也有多种，， ，，如隔热层质料有泡沫玻璃、微孔硅酸钙、超细玻璃棉等；；；；；；保温层一样平常接纳聚氨酯(耐温150℃)；；；；；；保�；；；；；げ阍蚪幽筛呙芏染垡蚁┨坠堋⑹髦ＡЦ帧⒏止艿�。。。。
保温计划若接纳的是内滑动式复合型结构，， ，，隔热层为微孔硅酸钙，， ，，保温层为聚氨酯，， ，，保�；；；；；げ阄猅0树脂。。。。
管道状态：DN300管道，， ，，微孔硅酸钙隔热层厚90mm，， ，，聚氨酯保温层厚30mm。。。。
运行两年后，， ，，用户对直埋蒸汽管道的保温情形举行测试。。。。
测试时气温27℃，， ，，使用数字式测温表。。。。由保�；；；；；げ憔Ｎ虏恪⒏羧炔愕焦鼙�，， ，，每隔1cm测试一次温度。。。。
测试效果如下：
保�；；；；；げ阃馔饷参露鹊陀�40℃，， ，，隔热层与保温层接壤面处的温度为98℃，， ，，低于聚氨酯的耐温能力，， ，，保温效果较好。。。。
以上内容仅供参考，， ，，关于种种保温质料的性能比照，， ，，请咨询更专业的管道保温厂家。。。。
