三偏心蝶阀磨练手艺计划知识

我园区6台原产于德国XX品牌的三偏心蝶阀（DN300的4台，，，，，DN200的2台），，，，，在维修历程中发明，，，，，阀体（阀座）与阀芯密封环的角度（原不良维修单位磨练重大缺陷）保存问题，，，，，且阀芯密封环上有众多的凹坑，，，，，无法在短时间内彻底解决阀门内漏的故障问题，，，，，经我方与维修手艺职员的配合探讨，，，，，制订了此6台三偏心蝶阀的刷新解决计划。。。。

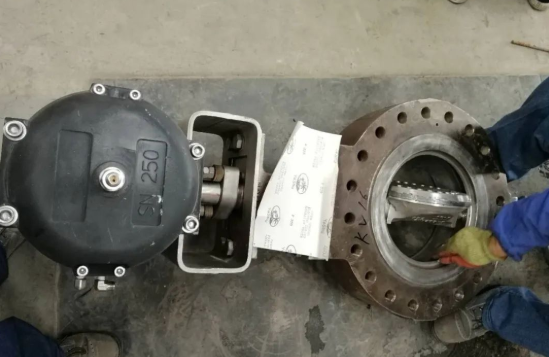

此6台三偏心蝶阀为德国XX生产。。。。公称通径划分为300和200、压力品级均为ANSI600,工况温度-60到260℃，，，，，阀门拆检，，，，，主要保存以下几方面问题。。。。

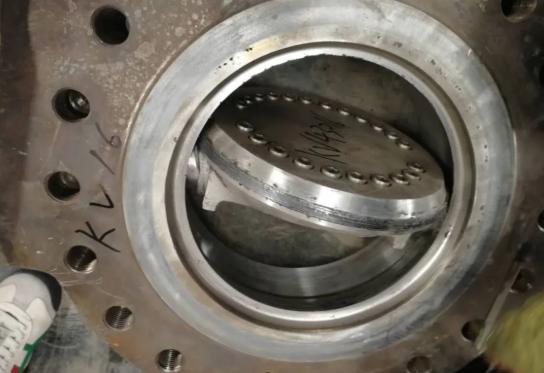

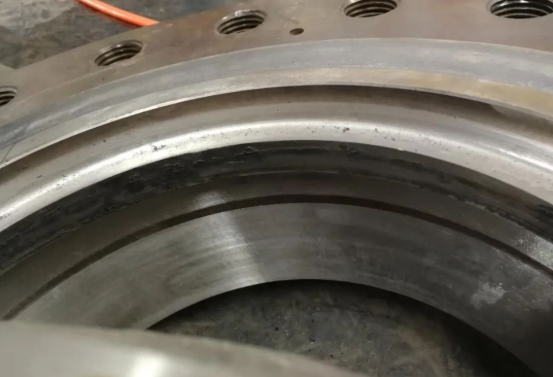

1.阀芯密封环损伤严重。。。。

2.阀体（阀座）与阀芯密封环的角度保存问题（需重新设计加工）。。。。

一、 三偏心蝶阀原理概述

三偏心金属硬密封蝶阀的密封面是斜锥面，，，，，阀座密封面与蝶板组合件密封圈的接触为面接触，，，，，其事情原理是靠驱动装置扭力直接发动蝶板组合件，，，，，使蝶板组合件密封圈与阀体密封圈充分接触后爆发弹性变形而密封。。。。蝶板组合件密封圈质料为复合的不锈钢板与石棉板（石墨）夹层组合件或整体金属密封环结构，，，，，阀体密封圈与蝶板组合件密封环的设计、加工精度直接决议蝶阀密封性能。。。。

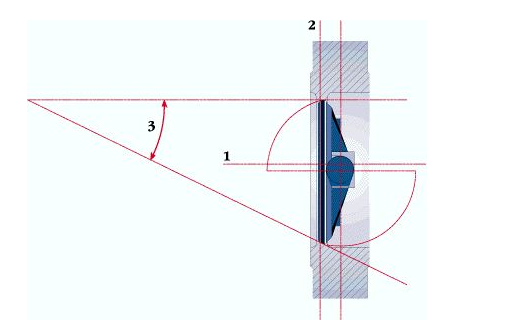

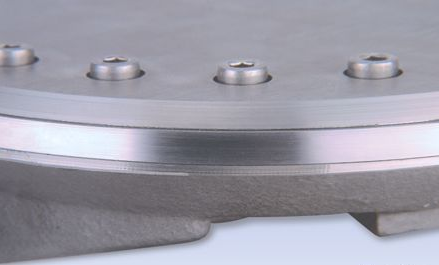

三偏心密封原理

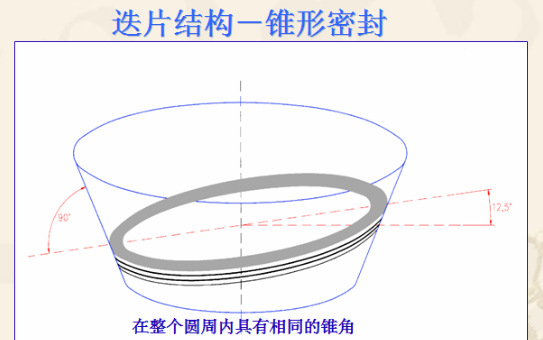

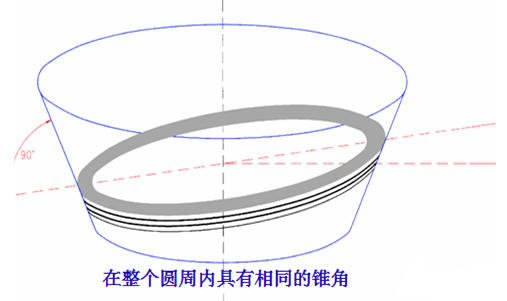

阀芯密封环设计原理

关于三偏心蝶阀的主要部件的维修补焊加工前要举行起源丈量，，，，，重新设计偏心角度，，，，，设计加工工装（工装已有）和机械加工工艺。。。。

一、  丈量要领：

1.钳工在万能分度（或事情平台）上找正阀体入口或出口端面和内径（阀瓣找正外径和端面）找出轴向与径向的中心线并划线引深。。。。

2.以径向偏向丈量角度，，，，，划分测出两斜角。。。。（其中一个是最大斜角、一个是最小斜角）测出两斜角度数相加、除以2得出的角度就是组合工装卡具要组合的斜度。。。。

3.测出两斜角度数相减、除以2得出的角度就是要加工的工件小拖板转动的角度（即工件要加工的角度）

4.偏心距的丈量：从阀瓣中取出蝶阀主轴，，，，，装置在阀体孔中。。。。以阀体出口孔为基圆、丈量阀体基圆到轴的径向偏向的距离、丈量另一端基圆到轴径向的距离，，，，，丈量出的尺寸相减除2得出的数值为偏心距。。。。

二、重新设计偏心角度：

凭证丈量完的偏心距及数据，，，，，作为参考重新设计偏心角度。。。。

四、整体加工工艺

从三偏心金属硬密封蝶阀的结构特点剖析，，，，，蝶板组合件密封环为全不锈钢板密封环，，，，，阀体密封面堆焊司太莱合金（硬质合金），，，，，硬度很高，，，，，在HRC40以上，，，，，进刀量很难控制，，，，，不易一次加工成型，，，，，并且加工面的粗糙度要求很高。。。。为包管加工要求，，，，，工艺历程为。。。。

1.阀体和阀芯密封环粗加工。。。。

2.阀体密封面堆焊4mm厚司太莱合金。。。。

3.保温12h、热处置惩罚消除热应力。。。。

4.使用专用工装粗车阀体密封面和阀芯密封环的密封面。。。。

5.使用专用工装精车阀体密封面和阀芯密封环的密封面。。。。

5.使用研磨磨头阀体密封面和阀芯密封环的密封面。。。。

7.举行强度试验—密封试验。。。。

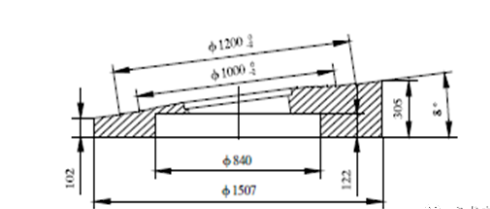

四、三偏心蝶阀工装示意图

  蝶板组合件密封圈与阀体密封圈密封面（加工面）均为斜锥面。。。。阀体密封面的锥体中心线与空间垂线夹角为一夹角，，，，，蝶板组合件密封圈的锥体中心线与空间垂线夹角为另一夹角，，，，，为此设计有专业的三偏心加工工装，，，，，如下图。。。。

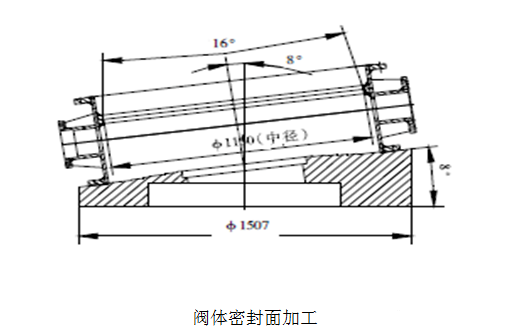

五、阀体密封面加工

    阀体部分起密封作用的是阀座，，，，，粗车后在阀体上焊接4mm厚司太莱合金，，，，，在立车上将焊接好的阀体装夹在加工工装上，，，，，将立车刀杆旋转一夹角，，，，，凭证重新设计图纸要求，，，，，找正后沿圆锥母线偏向走刀，，，，，车至到设计的尺寸。。。。最后在立车刀架上装磨头，，，，，对阀体密封圈举行磨削处置惩罚，，，，，使其抵达图纸设计粗糙度要求（0.2）。。。。

六、阀芯密封环加工

蝶板组合件起密封作用的零件是阀芯密封环，，，，，密封圈为斜锥结构，，，，，其锥顶角为丈量的角度，，，，，厚度丈量的厚度，，，，，一样平常由5层石棉板（石墨）及4层不锈钢板复合而成，，，，，本次接纳密封环为全金属密封环（特点是加工时能避免密封圈夹层中的不锈钢板及石棉板翘曲变形，，，，，可靠性高，，，，，单加工精度要求高）凭证其结构特点，，，，，对蝶板阀芯密封环接纳以下加工要领：

本次接纳的阀芯密封环结构图

1.先在立车上划分把蝶板和压环上的各止口加工到图纸要求尺寸，，，，，外圆不加工。。。。

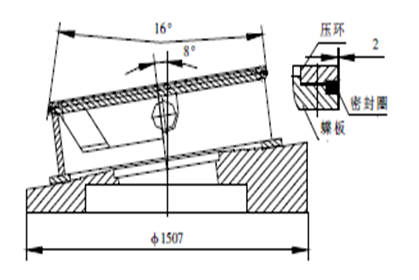

2.压环、全金属密封环和蝶板按图纸装配，，，，，将蝶板组合件工装用螺栓紧固在阀体工装上，，，，，然后再将蝶板组合件装夹其上。。。。立车刀杆旋转一夹角、车压环、密封圈和蝶板至磨削尺寸。。。。

3.工装不动，，，，，将压环、全金属密封环、蝶板重新按要求组装，，，，，然后在立车刀架上装磨头，，，，，对密封圈举行磨削处置惩罚，，，，，使其抵达图纸设计粗糙度要求（0.2）。。。。

    计划总结，，，，，重新设计偏心角度，，，，，接纳此手艺要领加工（或补焊后）阀体密封面（阀座）与阀芯密封环，，，，，能够很好的包管密封面的几何精度，，，，，其强度试验及密封试验均能达了设计要求。。。。加工后走漏品级可以抵达ANSI Ⅵ级密封，，，，，建议对DN300的4台蝶阀备存2件阀芯密封环，，，，，对DN20的2台蝶阀备存1件阀芯密封环。。。。

阻止现在，，，，，此6台阀门运行优异，，，，，知足工艺生产需求。。。。
