真空电磁阀故障的维修知识

一、故障种别:脱硫1#包装机无取袋真空无法正常取袋

二、仪表类型：真空电磁阀

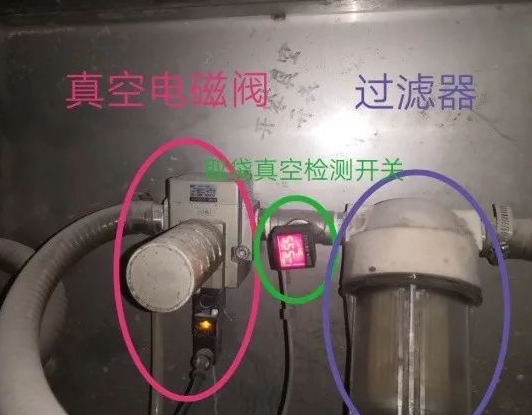

三、厂家型号：KW10-A系列真空电磁阀

四、使用工况先容: 真空电磁阀装置于脱硫1#包装机取袋真空管路上，，，，，用于切换取袋真空管路的真空通断。。。。。自动运行时，，，，，取/送袋工位的行动情形：取袋气缸向下行动，，，，，真空电磁阀得电吸合，，，，，使真空管路流通，，，，，认真空管路负压抵达一定值，，，，，取袋真空检测开关显示屏由蓝变红，，，，，反响一个信号至PLC，，，，，取袋气缸向上行动，，，，，取袋回位检测开关亮，，，，，将回位信号送至PLC，，，，，送袋伺服电机运行，，，，，将袋子送至开袋工位后，，，，，送袋伺服到位检测开关亮，，，，，将送袋伺服到位信号送至PLC，，，，，取袋气缸向下行动，，，，，真空电磁阀失电断开，，，，，切断真空管路的负压，，，，，将袋子放下，，，，，取袋真空检测开关显示屏由红变蓝，，，，，反响一个信号至PLC，，，，，取袋气缸向上行动，，，，，取袋回位检测开关亮，，，，，将回位信号送至PLC，，，，，送袋伺服电机运行，，，，，回到取/送袋工位，，，，，送袋伺服回位检测开关亮，，，，，将送袋伺服回位信号送至PLC后，，，，，又最先重复上述行动。。。。。

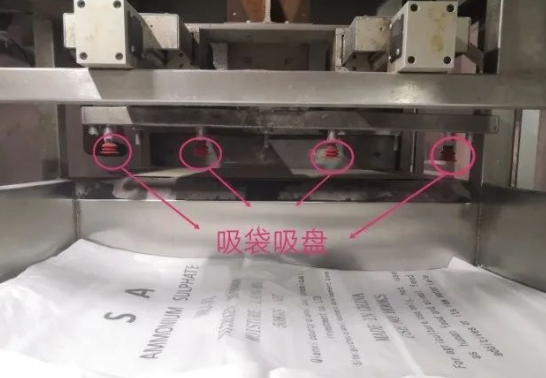

五、故障征象形貌:脱硫1#包装机泛起“取袋异常”报警，，，，，取袋吸盘口无取袋真空，，，，，无法正常取袋。。。。。

六、处置惩罚前清静步伐：

1.准备好相关工用具，，，，，到主控室相识详细情形，，，，，并治理磨练事情票；；；；；

2.进入现场前，，，，，做好危害辨识，，，，，防尘、防高空落物、防机械危险，，，，，并衣着好相关的劳保用品；；；；；

3.磨练前，，，，，要求工艺职员做到清静交出，，，，，并确认已清静交出，，，，，方可举行磨练；；；；；

4.进入现场事情时，，，，，需要两人以上偕行，，，，，要求工艺职员监护并确认故障装备；；；；；

5.由于磨练现场的装备有转动部分，，，，，磨练职员的事情服要做到三紧(袖口紧，，，，，裤口紧，，，，，下摆紧)。。。。。

七、故障缘故原由剖析及判断思绪

1.取袋真空回路是否梗塞或有较大的漏点；；；；；

2.过滤器滤芯是否梗塞或装反；；；；；

3.真空电磁阀信号电缆是否破损导致短路或断路；；；；；

4、真空电磁阀信号回路的接线端子是否松动脱落或虚接；；；；；

5.真空电磁阀信号回路的继电器是否损坏；；；；；

6.真空电磁阀是否损坏；；；；；

7.真空泵是否泛起故障或损坏。。。。。

八、故障有用处置惩罚要领

1.联系工艺职员调解1#包装机，，，，，手动操作包装机取袋，，，，，无法取袋；；；；；

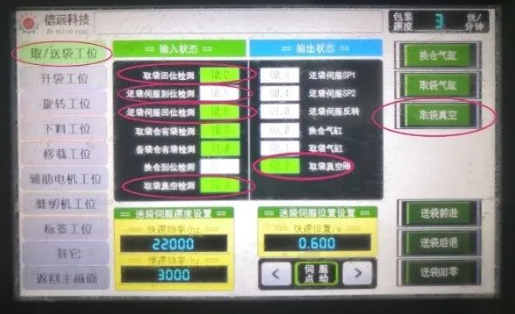

2.在操作界面上，，，，，将真空泵电机启动，，，，，并点击“取袋真空”，，，，，用手感应取袋吸盘的负压，，，，，没有感应到负压；；；；；

3.检查真空管路没有发明梗塞或有较大漏点的情形；；；；；

4.将过滤器拆开，，，，，检查滤芯没有发明装反或梗塞的情形，，，，，且入口端无负压；；；；；

5.在操作界面上，，，，，点击“取袋真空”，，，，，视察真空电磁阀不可动，，，，，线圈指示灯也未亮。。。。。将真空电磁阀的线圈拆下，，，，，用万用表丈量其电压为零，，，，，在操作界面上重复点击“吸袋真空”，，，，，万用表的电压值始终为零。。。。。检查线圈信号回路的电缆线无破损情形，，，，，接线端子也均无松动脱落或虚接的情形；；；；；

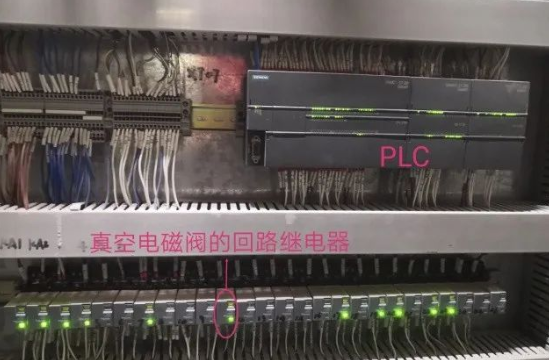

6.用万用表丈量真空电磁阀信号回路继电器上的响应接线端子，，，，，其电压值为零，，，，，在操作界面上重复点击“吸袋真空”，，，，，继电器上的通电指示灯会亮，，，，，但万用表的电压值始终为零。。。。。将该继电器与旁边相同型号的继电器暂时替换，，，，，万用表的电压丈量值为24V，，，，，且将真空电磁阀的线圈回装后，，，，，手动操作能正常取袋，，，，，以是起源判断继电器损坏带电不吸合，，，，，无法切换触点状态；；；；；

7.回客栈取相同型号的继电器备件举行替换后，，，，，联系工艺职员启动1#包装机投自动运行，，，，，视察包装性能正常取袋，，，，，运行一段时间均无异常情形泛起；；；；；

8.联系现场工艺职员确认，，，，，并整理现场磨练垃圾后，，，，，回工艺主控完结磨练事情票。。。。。
