程控阀控制不过量的故障维修知识

2022-04-02 09:00:43 问鼎国际

程控阀控制不过量的故障维修知识

一、故障类型：程控阀控制不过量

二、仪表类型：气动阻止阀

三、厂家型号：厂家：程控阀

四、使用工况

质料气进C-3201J吸附塔的入口阀，，，，其介质因素主要有氢气（H2）和少部分一氧化碳（CO），，，，正常运行时，，，，压力为3.0MPa，，，，温度为25℃。。。。。

五、故障征象

接工艺通知32kV-101J程控阀指示异常后，，，，到主控室开磨练作业事情票，，，，并调趋势图审查并剖析指示异常缘故原由。。。。。在此时代，，，，C-3201J吸附塔在吸附历程中，，，，32PI-102J压力升到3.016MPa就直接往下掉，，，，导致上游工段憋压放空，，，，工艺将其切除后，，，，压力就恒定在2.877MPa稳固。。。。。检查后发明主控显示阀门为翻开状态，，，，但塔内无工艺气进入，，，，致使上游剖析气放缓，，，，影响生产。。。。。后到现场检查，，，，发明阀门行动，，，，反响正常，，，，但控制不过量，，，，C-3201J吸附塔压力提不上来，，，，32PI-102J压力恒定在2.887MPa，，，，趋势图如下图1所示。。。。。

图片要害词

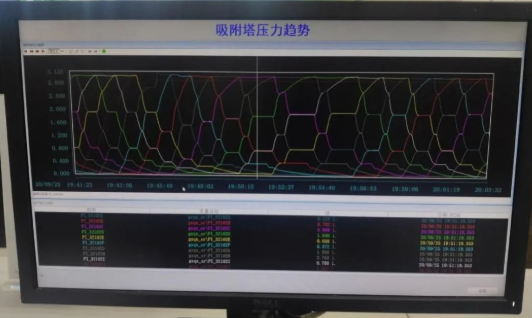

图1 吸附塔压力趋势图

六、作业前清静辨识及步伐

1.严酷凭证要求认真治理磨练作业事情票；；；；；；

2.联系工艺清静交出该程控阀，，，，并将程控阀32KV-101J切换为手动控制；；；；；；

3.进入现场作业时，，，，必需携带有毒有害、易燃易爆气体报警仪和榨取打电话，，，，并实时监视报警仪数据，，，，发明数据超限时阻止作业，，，，撤离现场到清静场合；；；；；；

4.该程控阀的所有仪表为24VDC的二线制，，，，在开盖检查前先断电，，，，磨练职员并现场确认是否断电；；；；；；

5.如需要断开接线，，，，必需将线头脱离用绝缘胶带包扎完好，，，，不允许短路或接触仪表外壳和管道等；；；；；；

6.该介质为H2和少部分CO，，，，如需要将阀门下线检查，，，，在下线前确保管道介质置换及格，，，，磨练职员要使用专用防爆工具；；；；；；

7.该程控阀正常运行时压力为3.0MPa，，，，下线前必需泄压至常压，，，，并做好防管道或者阀门憋压的防护步伐；；；；；；

8.在程控阀下线的历程中，，，，先用扳手将对角螺栓松开，，，，不要将某一螺栓螺帽一最先就完全松开，，，，逐渐螺栓松动后，，，，站在侧方判断管道内气体是否排净，，，，确保内里无憋压后在将螺栓拔掉；；；；；；

9.在下线之前要确保将程控阀牢靠好，，，，避免掉落地上损坏；；；；；；

10.在程控阀下线历程中，，，，使用专有密封填料或密封垫片的拆卸工用具，，，，同时做好防异物掉落到阀座里的防护步伐；；；；；；

11.该程控阀所处位置距地面较高且空间狭窄，，，，磨练职员需注重高处坠落摔伤，，，，做好高处坠落摔伤防护步伐；；；；；；

12.作业时，，，，要有专人监护。。。。。

七、故障缘故原由剖析及判断思绪

凭证该故障征象的吸附塔压力趋势图来看，，，，发明C-3201J吸附塔在吸附历程中，，，，32PI-102J压力升到3.016MPa就直接往下掉，，，，直掉至2.663MPa，，，，上游工段憋压放空，，，，工艺将其切除后，，，，压力就恒定在2.877MPa稳固。。。。。正常情形下，，，，32PI-102J的压力转变趋势应和32PI-102A/…/I的压力转变趋势相类似，，，，在压力升到3.016MPa后，，，，应恒定一小段时间才压降。。。。。由此可判断造成故障征象可能泛起在32PI-102J压力上。。。。。而导致32PI-102J异常转变的缘故原由可能出自32PI-101或32PI-103压力表自己故障、程控阀自己故障和工艺操作失误等三个方面。。。。。

1.压力表方面:若32PI-101或32PI-103压力表自己故障，，，，而该表又没有挂联锁，，，，不会导致上游工段放空阀放空。。。。。同时，，，，现场排表，，，，零点准确，，，，表无问题。。。。。由此，，，，可扫除是32PI-101或32PI-103压力表自己故障所引起上游工段放空的。。。。。

2.工艺方面：工艺按划定章程举行操作，，，，在此时代没有什么误操作，，，，且32PI-102A/…/I的压力按程序控制流程的做纪律转变，，，，且转变趋势一致。。。。。由此，，，，可扫除是工艺方面操作失误所引起上游工段放空的。。。。。

3.阀门方面：若程控阀流通量镌汰甚至没有，，，，或者有梗塞征象，，，，将使得上游工段流量进多出少，，，，从而导致上游工段压力一连上升，，，，即32PI-101上升，，，，直至放空，，，，压力稳固在某一个定值上。。。。。又连系吸附塔压力趋势图来看，，，，C-3201J吸附塔在吸附历程中，，，，32PI-102J压力升到3.016MPa就直接往下掉，，，，说刚最先程控阀在翻开状态有流量通过，，，，之后就没有。。。。。同时，，，，将程控阀切换至手动控制，，，，主控给开和关信号，，，，现场阀门行动正常，，，，反响也正常，，，，可是32PI-102J压力表的压力值降不下来，，，，即32PI-103压力稳固，，，，说明没有流量通过32KV-101J程控阀。。。。。又由于该程控阀为流闭型，，，，若程控阀阀杆折断，，，，阀芯在流量压力的作用下死死作用于阀座，，，，从而切断流量，，，，同时又不起控制作用。。。。。连系上次泛启程控阀阀杆折断而不起控制作用的类似故障征象，，，，可判断上游工段放空的缘故原由可能是由程控阀折断故障所引起的。。。。。

八、故障有用处置惩罚步伐

1.凭证处置惩罚故障先易后难的原则，，，，首先对信号接线箱举行检查，，，，停电开盖后检查，，，，对接线端子，，，，线缆举行检查，，，，未发明有松动、进水、侵蚀征象。。。。。

2.信号线及接线端子扫除后，，，，接通电源和控制线路，，，，主控给予控制信号，，，，检查电磁阀及其线圈，，，，行动正常。。。。。

3.扫除电磁阀故障后，，，，主控给开和关信号，，，，检查开反响，，，，当主控给开信号时，，，，阀门行动，，，，开反响靠近开关指示灯亮，，，，开反响正常。。。。。

4.综合剖析，，，，疑是程控阀阀杆折断，，，，待工艺完全交出，，，，对阀门解体拆检，，，，并实时联系该厂家和购置阀杆备件。。。。。

5.提前联系厂家，，，，工艺将该程控阀完全交出后，，，，办妥磨练作业事情票和登高票，，，，联系厂家，，，，并提前拆除该程控阀所有仪表附件，，，，整理安顿好。。。。。

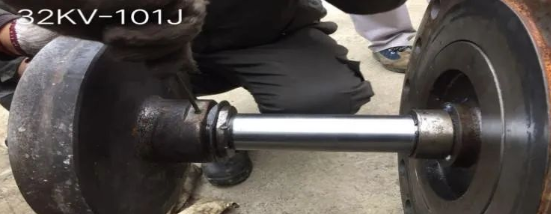

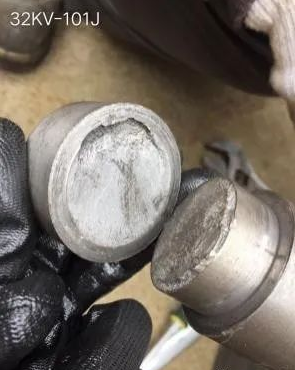

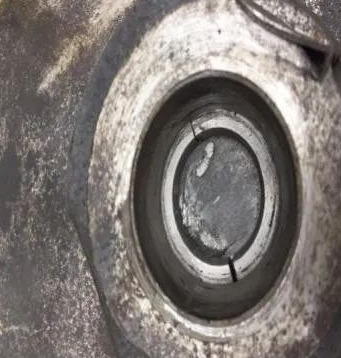

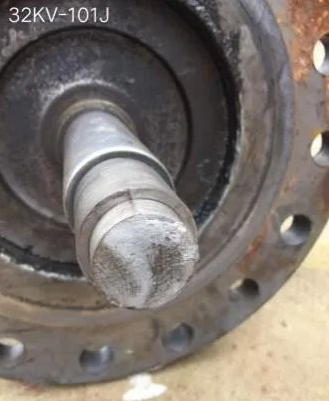

6.厂家对该程控阀解体拆检，，，，拆检发明阀杆折断，，，，如图2所示。。。。。

图片要害词
