键相是怎样丈量的？？？？？？
键相是怎样丈量的？？？？？？
第一部分 键相

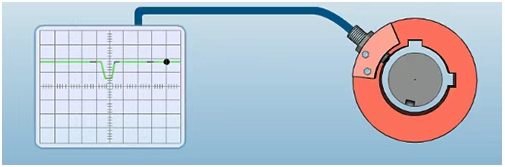

键相丈量， ，，即通过在被测轴上设置一个凹槽或凸键， ，，称键相标记。。。当这个凹槽或凸键转到探头位置时， ，，相当于探头与被测面间距宊变， ，，传感器会爆发一个脉冲信号， ，，轴每转一圈， ，，就会爆发一个脉冲信号， ，，爆发的时刻批注晰轴在每转周期中的位置。。。因此通过对脉冲计数， ，，可以丈量轴的转速；；通过将脉冲与轴的振动信号较量， ，，可以确定振动的相位角， ，，用于轴的动平衡剖析以及装备的故障剖析与诊断等方面。。。
装置注重事项
凹槽或凸键要足够大， ，，以使爆发的脉冲信号峰峰值不小于5V（AP1670标准要求不小于7V）。。。一样平常若接纳φ5、φ8探头， ，，则这一凹槽或凸键宽度应大于7.6mm、深度或高度应大于1.5mm（推荐接纳2.5mm以上）、长度应大于10.2mm。。。凹槽或凸键应平行于轴中心线， ，，其长度只管长， ，，以防当轴爆发轴向窜动时， ，，探头还能对着凹槽或凸键。。。为了阻止由于轴相位移引起的探头与被测面之间的间隙转变过大， ，，应将键相探头装置在轴的径向， ，，而不是轴向的位置。。。应尽可能地将键相探头装置在机组的驱动部分上， ，，这样纵然机组的驱动部分与载荷脱离， ，，传感器仍会有键相信号输出。。。当机组具有差别的转速时， ，，通常需要有多套键相传感器探头对其举行监测， ，，从而可以为机组的各部分提供有用的键相信号。。。

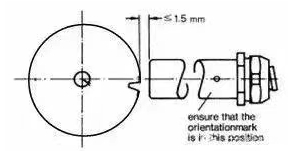

键相标记可以是凹槽， ，，也可以是凸键。。。当标记是凹槽时， ，，装置探头要对着轴的完整部分调解初始装置间隙（装置在传感器的线性中点为宜）， ，，而不是对着凹槽来调解初始装置间隙。。。而当标记是凸键时探头一定要对着凸起的顶部外貌调解初始装置间隙（装置在传感器的线性中点为宜）， ，，不是对着轴的其它完整外貌举行调解。。。不然当轴转动时， ，，可能会造成凸键与探头碰撞， ，，剪断探头。。。
键相丈量 在状态监测中的作用
丈量转速， ，，主要是用在变频驱动的装备上。。。
装备启动时或阻止时， ，，都要过临界转速（刚性轴除外）， ，，使用键相位配合轴振动探头， ，，可以完善的捕获到启动/阻止时的振动趋势。。。
正常使用时检测转轴的轴向扭曲， ，，由于这种异常�；岬贾伦岢沟妆ǚ�， ，，虽然很少爆发！可是由于这种变形基础无法在通俗的轴振动探头单独体现出来， ，，这个叫相位角丈量；；一个键相传感器是测不出轴向扭曲的， ，，要一组专门的传感器来测。。。
可以配合轴振动探头获取， ，，转轴的实时轴心位置， ，，剖析轴承扰动或涡流；；轴心位置和轴心轨迹也不是键相传感器测出来的， ，，两个90°的电涡撒播感器测到的信号就可以画出来， ，，剖析轴承进动偏向来判断是否有摩擦用的是轴心轨迹图。。。
同步采样， ，，通过键相脉冲， ，，可以控制同步整周期采样， ，，免去了能量泄露的问题， ，，像手持仪器丈量数据处置惩罚都要加汉宁窗什么的， ，，这就不必了。。。�Ｉ杏衅渌睦�， ，，如频率区分率高等。。。
丈量相位， ，，就是可以给出各测点振动的相对关系， ，，做平衡时给出和键相槽的关系， ，，确定配重位置等。。。
诊断主要用到的是各个测点振动的相对关系。。。
键相丈量， ，，最常见的是通过在被测轴上设置一个凹槽或凸键(通常是凹槽， ，，称为键槽)， ，，当凹槽或凸键转到传感器探头位置时， ，，探头与被测面的间距突变， ，，传感器会爆发一个标记信号。。。轴每转一圈， ，，就会爆发一个标记信号， ，，批注晰轴在每转周期中的位置；；通过将标记信号与轴的振动信号较量， ，，可以确定振动的相位角， ，，用于轴的动平衡剖析以及装备的故障剖析与诊断等方面；；别的通过对标记信号举行脉冲计数， ，，可以丈量轴的转速。。。
键相
键相是怎样丈量的？？？？？？
本文以本特利产品为例， ，，键相丈量通常使用电涡撒播感器和3500/25键相�？？？？？？榕浜鲜褂美凑闪考�。。。
1.电撒播感器一样平常选择3300XL-8mm传感器， ，，这是最经济也是最合适的键相传感器。。。
2.3500/25键相�？？？？？？槭且桓霭氩鄹摺⑺ǖ滥？？？？？？�， ，，可举行两路键相信号同时丈量。。。既支持电涡撒播感器， ，，也支持磁阻式探头丈量键相。。。
从相位的应用思量， ，，不需单独输出一个角度， ，，必需和振动信号配合使用， ，，以是键相不支持模拟量输出；；从转速的角度说， ，，键相可通过3500/92通讯�？？？？？？榻偈涑龅紻CS等系统， ，，但该转速不应作为超速联锁， ，，只能用作转速的参考。。。
键相传感器的装置要求是什么?

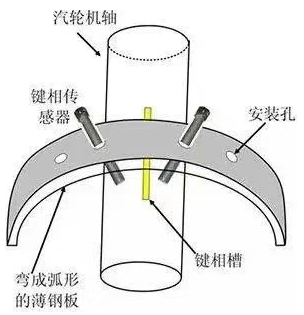

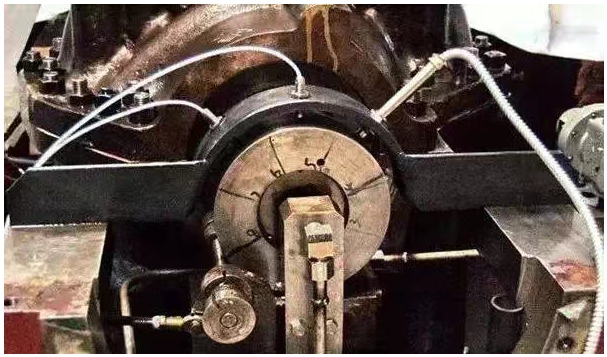

键相传感器典范装置方法是瞄准键槽所在轴外貌径向装置， ，，装置偏向没有要求， ，，恣意角度均可。。。一样平常情形下， ，，通常定位在便于装置及后续维护的偏向上。。。若使用电涡撒播感器， ，，其装置的间隙电压通常为-10Vdc左右(不可瞄准键槽)。。。
键相爆发故障有多大影响， ，，该如那里置？？？？？？
键相通常不会作为联锁停�；藕�， ，，因此键相信号爆发故障关于机组保�；っ挥杏跋�， ，，但键相信号是机械故障诊断剖析的主要参数， ，，以是对键相故障依然要引起足够重视。。。
键相的故障可通过多种方法发明， ，，如3500/25�？？？？？？榈腛K指示灯熄灭、3500系统“事务信息”中泛起故障提醒， ，，以及通过System 1系统的仪表治理中判别。。。当键相爆发故障时， ，，可遵照以下思绪举行处置惩罚：
1.检查传感器的装置电压是否切合要求。。。
2.检查传感器或者3500/25�？？？？？？槭欠癖⒂布收�。。。
3.检查3500组态设置是否准确。。。
4.检查键槽尺寸是否切合设计要求， ，，API670标准中明确划定了键槽的要求。。。
a)最小宽度应为探头尖端直径的1.5倍；；
b)最小长度应为探头尖端直径的1.5倍；；
c)最小深度应为 1.5 毫米(0.06 英寸)；；
d)所有边沿的倒圆角至少为 0.8 毫米(0.03 英寸)；；
e)长度应足够以允许轴热膨胀和转子浮动。。。

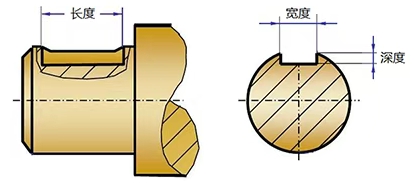

键槽尺寸
