PLC触摸屏非原装屏替换要领

气化14单位石灰石系统是15装置磨煤单位的要害助手，，，石灰石的加入有用提升了煤粉品质。
。
。。然而该单位服役多年的现场触摸屏，，，在卑劣工况下逐渐不堪重负，，，其中一套屏幕完全瘫痪，，，导致工艺数据“黑屏”，，，操作陷入盲区！

但原始威纶通屏厂早已失联，，，原程序踪迹全无且被加密门禁锁死，，，采购修复可行性不高，，，为此我们通过使用西门子200编程软件，，，监视A套能正常运行的额程序，，，通过点击触摸屏按钮，，，反向解读变量控制逻辑，，，精准推断原始需求。
。
。。最后选用西门子SMART LINE屏，，，自主重塑控制界面。
。
。。新屏不但乐成复刻功效，，，操作体验更优，，，甩开了对“威纶通”屏厂的依赖，，，阻止重购屏幕增添投入！详细办法如下：

1.用西门子下载线毗连现场CPU，，，将CPU内程序上传至电脑，，，通过编程软件监视CPU行动情形。
。
。。

2.跟工艺职员相同，，，确保在不影响正常工艺操作情形下，，，通过点击触摸屏上按钮，，，并通过监视程序运行情形，，，确定触摸屏控制逻辑，，，并将测试出来的功效纪录到条记本，，，为后期编写触摸屏逻辑做准备。
。
。。

3.凭证现场屏幕巨细尺寸确定选用替换屏幕为西门子SMART LINE触摸屏。
。
。。

4.选定屏幕后，，，再次确认屏幕型号，，，固件号，，，版本号，，，通过西门子SMART LINE屏幕组态软件WINCC FLEXIBLE SMART V4对触摸屏举行软硬件及通讯组态详细操作如下图：

①确定屏幕型号及版本号

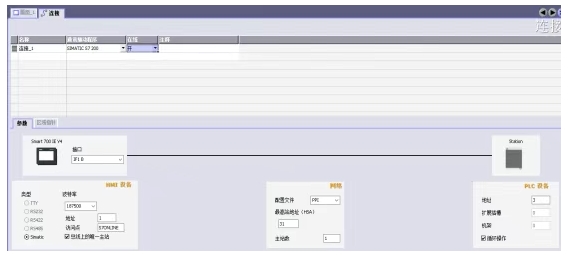

②选择将与之通讯的PLC类型，，，并确定响应通讯协议，，，将波特率，，，主从站，，，最高站地点等设定好，，，注重:（这里我们将PLC设置为从站，，，触摸屏设置为主站，，，因在调试历程中，，，我们发明选择波特率为9600 kbps时传输不敷实时，，，数据收罗不敷精准，，，最终通过测试发明选用187.5kbps传输实时性能获得较大提升）

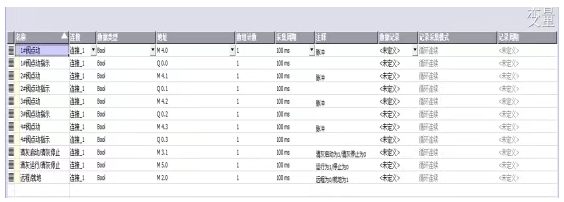

③凭证B套测试逻辑，，，将验证出来的控制变量新建出来，，，设置其收罗扫描周期为500ms。
。
。。

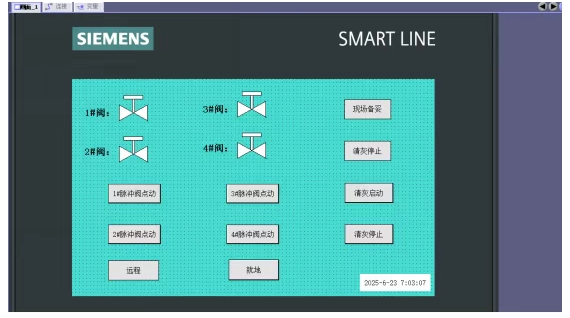

④凭证测试逻辑，，，将触摸屏上的按钮，，，阀门行动情形等通过图形绘制到屏幕上，，，并将相关变量行动情形与图形，，，按钮等链接起来。
。
。。

⑤将编写好的触摸屏程序通过网线下载到触摸屏。
。

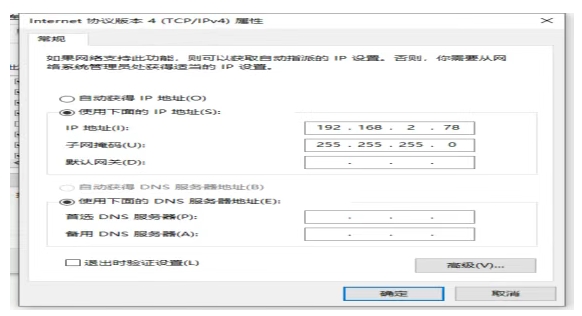

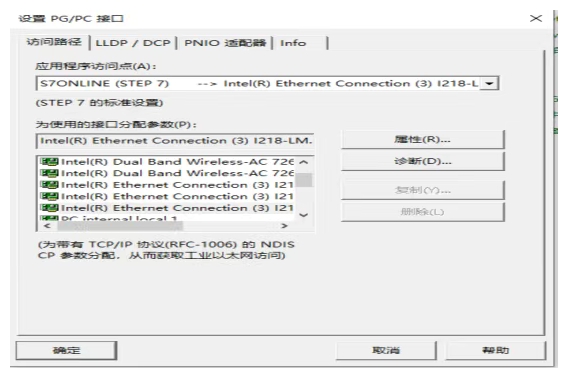

。。注重：（下载程序时，，，应通过触摸屏的启动界面将触摸屏的IP地点与电脑IP地点设置到统一网段，，，并通过设置条记本电脑的PG/PC接口选择网卡下载。
。
。。

⑥将下载完程序的触摸屏装置到现场就土地，，，通过PPI线将触摸屏与西门子200CPU毗连起来。
。
。。注重：（由于西门子触摸屏SMART LINE与西门子200CPU走的时PPI协议，，，通俗的DB9针485通讯线插头是不可知足通讯需求的，，，必需选用支持PPI协议的下载线才华将触摸屏与CPU通讯起来。
。
。。因此，，，在通讯不上的情形下，，，我们首先要思量到是否是通讯电缆类型差池。
。
。。）

⑦将屏幕装置完成并通讯正常后交由工艺职员测试使用，，，测试正常后交付给工艺职员正常使用。
。
。。
