小编语：
本文针对某企业氯化氢报警器设定值（低报5ppm、高报10ppm）的争议，，，，连系国家标准、行业规范及职业卫生要求，，，，系统论证其合规性，，，，明确多晶硅行业场景下氯化氢检测的须要性，，，，并纠正换算参数争议。 。。
氯化氢报警器我公司设定值：低报：5ppm，，，，高报10ppm，，，，此设定值清静专家提出异议，，，，应该设定为：低报：4.6ppm，，，，高报9.2ppm，，，，经由多方查证，，，，确定我公司氯化氢报警器报警设定值切合国家标准规范要求，，，，低报：5ppm，，，，高报10ppm。 。。
一、氯化氢是不是有毒气体？？？？？
化工行业，，，，可燃气体和有毒气体报警设计，，，，执行GB/T50493-2019《石油化工可燃气体和有毒气体检测报警设计标准》，，，，凭证有毒气体判断标准主要有三个：
1）列入《危险化学品目录2015版》（原国家清静生产监视治理总局等10部分通告2015年第5号），，，，且备注为剧毒的有害气体；；；；； ；
2）列入《高毒物品目录2003版》（卫法监发【2003】42号）的有害气体；；；；； ；
3）《危险化学品分类信息表》急性毒性危害种别为1类及2类的急性有毒气体（注：《危险化学品分类信息表》急性毒性分类信息来自于GB30000.18）。 。。
氯化氢不属于以上三个判断标准，，，，化工行业原则上不必设置。 。。
现在标准未要求氯化氢设置有毒报警。 。�；；；；； ；凇妒突た扇计搴陀卸酒寮觳獗ň杓票曜肌罚℅B/T50493-2019）思量，，，，未对氯化氢设置检测报警的要求。 。。
二、多晶硅化工是否需要装置氯化氢报警器？？？？？
GB 51034-2014 多晶硅工厂设计规范：
6.2.8可燃、有毒气体检测仪表设计及选型应切合现行国家标准《石油化工可燃气体和有毒气体检测报警设计规范》GB50493的有关划定，，，，并应切合下列划定：
1.关于氯硅烷的走漏检测宜选用氯化氢有毒气体检测器；；；；； ；
2.可燃气体、有毒气体检测报警系统宜自力设置；；；；； ；
3.报警信号必需发送至现场报警器和有人值守的控制室或现场操作室的指示报警装备，，，，并必需举行声光报警；；；；； ；
三、氯化氢报警器报警设计规范标准
GBZ 1-2010 工业企业设计卫生标准：
6.1.6 应连系生产工艺和毒物特征，，，，在有可能爆发急性职业中毒的事情场合，，，，凭证自动报警装置手艺生长水平设计自动报警或检测装置。 。。
6.1.6.1 检测报警点应凭证GBZ/T 223的要求，，，，设在保存、生产或使用有毒气体的事情所在，，，，包括可能释放高毒、剧毒气体的作业场合，，，，可能大宗释放或容易群集的其他有毒气体的事情所在也应设置检测报警点。 。。
6.1.6.2 应设置有毒气体检测报警仪的事情所在，，，，宜接纳牢靠式，，，，当不具备设置牢靠式的条件时，，，，应设置便携式检测报警仪。 。。
6.1.6.3 毒物报警值应凭证有毒气体毒性和现场现真相形至少设警报值和高报值。 。。预告值为MAC或PC-STEL的1/2，，，，无PC-STEL的化学物质，，，，预告值可设在响应超限倍数值的1/2；；；；； ；警报值为MAC或PC-STEL值，，，，无PC-STEL的化学物质，，，，警报值可设在响应的超限倍数值；；；；； ；高报值应综合思量有毒气体毒性、作业职员情形、事故效果、工艺装备等种种因素后设定。 。。
GBZ/T 223-2009事情场合有毒气体检测报警装置设置规范：
6.1.3 凭证有毒气体释放源和释放点的情形、事情条件选择相宜的有毒气体检测报警仪。 。。
6.1.4 凭证劳动者作业的运动方法，，，，选择差别结构形式的有毒气体检测报警仪。 。。
6.1.4.1 劳动者经�；；；；； Ｔ硕挠卸臼虑槌『�，，，，宜设置牢靠式有毒气体检测报警仪。 。。
6.1.4.2劳动者短时间运动的有毒气体事情场合，，，，宜设置移动式有毒气体检测报警仪。 。。
6.1.4.3 未便装置牢靠式或移动式检测报警仪，，，，或者劳动者暂时性运动的有毒气体事情场合，，，，或爆发事故应急条件下，，，，宜配备便携式有毒气体检测报警仪。 。。
GB/T 50493-2019 石油化工可燃气体和有毒气体检测报警设计标准
3.0.1 在生产或使用可燃气体及有毒气体的生产设施及储运设施的区域内，，，，走漏气体中可燃气体浓度可能抵达报警设定值时，，，，应设置可燃气体探测器；；；；； ；走漏气体中有毒气体浓度可能抵达报警设定值时，，，，应设置有毒气体探测器；；；；； ；既属于可燃气体又属于有毒气体的单组分气体介质，，，，应设有毒气体探测器；；；；； ；可燃气体与有毒气体同时保存的多组分混淆气体，，，，走漏时可燃气体浓度和有毒气体浓度有可能同时抵达报警设定值，，，，应划分设置可燃气体探测器和有毒气体探测器。 。。
3.0.2 可燃气体和有毒气体的检测报警应接纳两级报警。 。。同级别的有毒气体和可燃气体同时报警时，，，，有毒气体的报警级别应优先。 。。
3.0.3 可燃气体和有毒气体检测报警信号应送至有人值守的现场控制室、中心控制室等举行显示报警；；；；； ；可燃气体二级报警信号、可燃气体和有毒气体检测报警系统报警控制单位的故障信号应送至消防控制室。 。。
四、氯化氢报警器报警值设定规范标准依据
GBZ/T 223-2009事情场合有毒气体检测报警装置设置规范：
5.2报警值的设定要领
5.2.1报警值分级设定，，，，可设预告、警报、高报3级，，，，差别级别的报警信号应有显着差别。 。。用人单位应凭证有毒气体的毒性及现场情形，，，，至少设定警报值和高报值两级，，，，或者设定预告值和警报值两级。 。。
5.2.2预告值为GBZ2.1所划定的MAC的1/2或PC-STEL的1/2，，，，无PC-STEL的物质，，，，为超限倍数值的1/2。 。。预告提醒该场合可能爆发有毒气体释放，，，，应对相关装备举行检查，，，，接纳有用的预防控制步伐。 。。
5.2.3警报值为GBZ2.1所划定的MAC或PC-STEL值，，，，无PC-STEL的物质，，，，为超限倍数值。 。。警报提醒该事情场合空气中有毒气体已抵达或凌驾国家职业卫生标准，，，，应连忙寻查释放点，，，，接纳响应的避免释放、透风排风和职员防护等步伐。 。。
5.2.4高报值可凭证有毒气体及其毒性、职员情形、事故效果、工艺和装备以及气象条件等，，，，企业综合思量现场种种因素后确定。 。。高报提醒该场合有毒气体大宗释放，，，，已抵达危险水平，，，，应迅速启动应抢救援预案，，，，做好事情职员的防护和相关人群的疏散。 。。

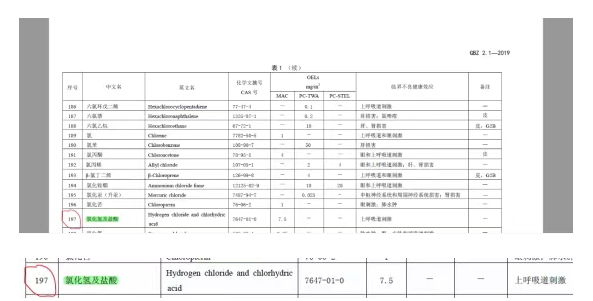

GBZ 2.1-2019 事情场合有害因素职业接触限值 第2部分：化学有害因素
氯化氢及盐酸气雾MAC：7.5mg/m?
五、mg/m?与ppm单位换算

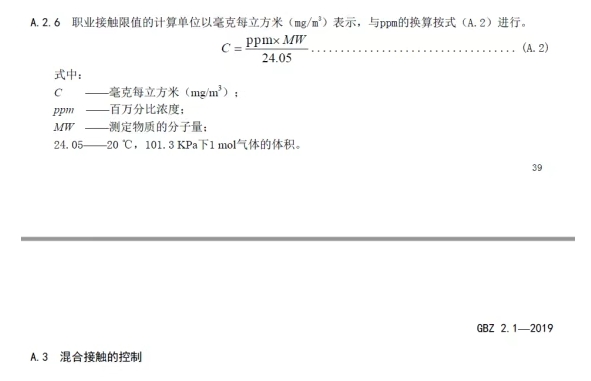

GBZ 2.1-2019 事情场合有害因素职业接触限值 第2部分：化学有害因素：A.2.6 职业接触限值的盘算单位以毫克每立方米(mg/㎡)体现，，，，与ppm的换算按式(A.2)举行。 。。
氯化氢分子量MV：36.45
氯化氢MAC值C：7.5mg/m?
ppm: 24.05 x7.5÷36.45= 4.948≈5ppm
7.5÷（36.45÷24.05）=4.948≈5ppm

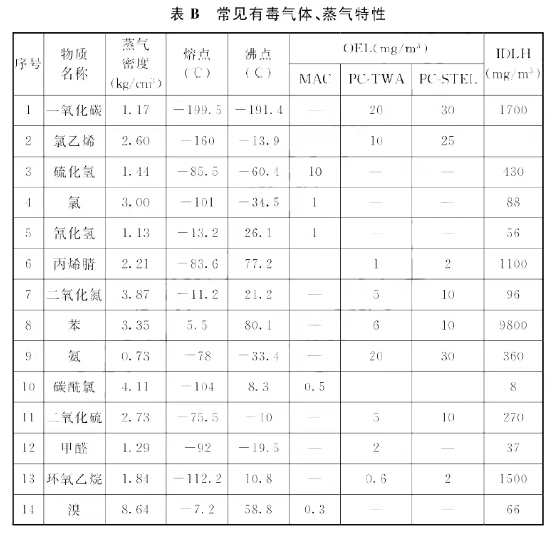

GB T 50493-2019 《石油化工可燃气体和有毒气体检测报警设计标准》表B中，，，，气体密度是在1个标准大气压、20℃条件下的数据。 。。这与GBZ 2.1-2019 事情场合有害因素职业接触限值 第2部分：化学有害因素24.05：20℃，，，，101.3 KPa下1mol气体的体积一致。 。。
氯化氢气体未列入表B中
ppm与mg/m?换算关系

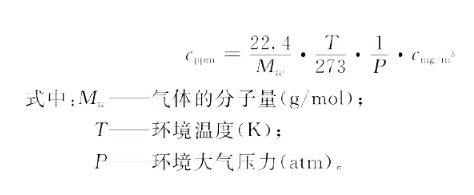

氯化氢ppm=22.4÷36.45×（280.5÷273）×（1÷0.934）×7.5
=5.07ppm
≈5ppm
二期设计院设计平均温度：7.5℃，，，，平均大气压：934kpa
思量到我国的法定单位为mg/m3和μmol/mol（及ppm），，，，量程及报警点换算中会有整有零。 。。凭证现在的仪表的芯片盘算性能，，，，由mg/m3换算μmol/mol（及ppm）时，，，，可举行四舍五入取整，，，，利便确定量程，，，，
如：
换算四舍五入后0～5ppm内的，，，，每ppm为一档，，，，报警点准确到0.1ppm；；；；； ；
换算四舍五入后5ppm～30ppm内的，，，，每5ppm为一档，，，，报警点准确到1ppm；；；；； ；
换算四舍五入后30ppm～100ppm内的，，，，每10ppm为一档，，，，报警点准确到1ppm；；；；； ；
换算四舍五入后100ppm～1000ppm的，，，，每100ppm为一档，，，，报警点准确到1ppm；；；；； ；
换算四舍五入后1000ppm～10000ppm的，，，，每1000ppm为一档，，，，报警点准确到10ppm.
六、结论：
我公司氯化氢报警器报警值设定值：低报：5ppm，，，，高报10ppm正当合规，，，，无任何问题。 。。
题外记：
许多文献资料，，，，网络资料，，，，报警器网站资料建议氯化氢报警器的报警值设定：低报：4.6ppm，，，，高报9.2ppm。 。。低报4.6ppm设定依据：
在举行ppm与mg/m?换算时摩尔体积（L/mol）选用IUPAC旧标准值22.4，，，，公式未凭证50493标准公式盘算，，，，最终盘算值是一个过失的值，，，，这与我国现行标准规范不符，，，，此种盘算要领过失，，，，应该放弃！
小编要害争议点熟悉与解读：
1. 通用标准与行业规范的关系
GB/T50493-2019的适用规模：
该标准适用于石油化工领域，，，，其附录B未涵盖氯化氢，，，，但3.0.1条明确：若走漏场景中有毒气体浓度可能超标，，，，则需设置探测器。 。。
GB51034-2014的行业特殊性：
多晶硅工厂的氯硅烷走漏为高频危害场景，，，，需直接引用行业规范要求。 。。
2. 报警值取整规则的手艺合理性
JJF1888-2020的校准要求：
允许报警值按量程分段取整（如5ppm为一档），，，，切合工程实践中的仪表区分率限制；；；；； ；
5ppm设定值的误差在±0.1ppm内，，，，远低于标准允许的±2μmol/mol。 。。
3. 对4.6ppm建议值的误用剖析

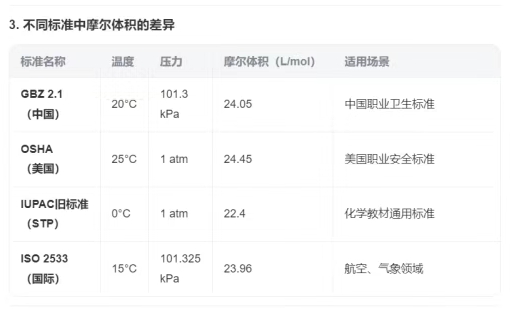

IUPAC旧标准的局限性：
22.4L/mol为0℃基准参数，，，，与我国职业卫生标准（20℃基准）冲突，，，，直接套用会导致换算误差。 。。
工程场景适配性：
多晶硅工厂现真相形温度靠近20℃，，，，接纳24.05L/mol更切合工况条件。 。。
合规性结论：
企业目今报警值设定（低报5ppm、高报10ppm）切合以下标准：
GBZ 2.1-2019的职业接触限值要求；；；；； ；
GB51034-2014的多晶硅行业检测规范；；；；； ；
JJF1888-2020的校准精度规则。 。。
声明：本文文章论证基于现行国家标准及行业规范，，，，企业需连系现实工况动态调解并留存危害评估纪录。 。。
