火炬长明灯温度显示波动大
火炬长明灯温度显示波动大
1、故障类型：温度显示波动大
2、仪表类型：KWZK-KS-BJ系列防爆型铠装工业热电偶
3、厂家型号：
型号：KWZK-KS-BJ系列 10000mm 两线制 4～20mA HART 协议，，，，，，
量程：0-1000℃
4、使用工况：
该温度为防爆型铠装热电偶，，，，，，温度变送器与热电偶元件一体装置于火炬顶部出口丈量火焰温度，，，，，，输出 4～20mA 到火炬下现场防爆 PLC 控制柜，，，，，，当测得温度在 100℃以上时，，，，，，控制室操作站上长明灯信号为灯亮状态。。
5、故障征象：
温度显示波动，，，，，，不稳固，，，，，，时高时低。。
6、作业前清静辨识及步伐：
1.治理磨练作业票
2.联系工艺清静交出该仪表，，，，，，由于要爬上火炬检查顶部温度，，，，，，需由工艺职员陪同监护，，，，，，随身携带便携式报警仪，，，，，，该仪表为两线制，，，，，，电压 24VDC，，，，，，在开盖检查前先断电，，，，，，磨练职员并现场确认是否断电。。
3.如需要断开温度变送器接线，，，，，，必需将线头脱离用绝缘胶带包扎完好，，，，，，不允许短路或接触仪表外壳和管道等。。
4.如需翻开现场防爆 PLC 控制柜，，，，，，需要先切断面板上电源按钮，，，，，，断电操作避免触电。。
5.翻开现场防爆控制柜时注重职员站位，，，，，，避免控制柜盖板跌落砸伤脚面，，，，，，控制柜内拆线接线时不允许有线头裸露征象爆发，，，，，，需用胶带包扎完好，，，，，，以免线头触遇到柜内装备元件接线柱造成事故。。
7、故障缘故原由剖析及判断思绪：
该故障征象可能有现场温度变送器接线不牢靠、热电偶元件接线松动、温度变送器故障输出不稳、控制柜内接线松动等方面。。
1.现场热偶：用万用表检查现场热偶元件是否完好。。
2.现场接线：紧固现场热偶元件、温度变送器接线，，，，，，扫除现场问题
3.现场防爆控制柜：
（1）从现场热电偶温度变送器到防爆柜内接线检查，，，，，，是否牢靠。。
（2）接线端子排到 PLC 输入�？？？ ？？榧觳�。。
4.经由以上现实检查剖析，，，，，，扫除现场热偶元件、热偶温度变送器、接线松动等问题，，，，，，问题锁定在现场防爆控制柜内接线端子排到 PLC �？？？ ？？榻酉呒�。。
8、故障有用处置惩罚步伐：

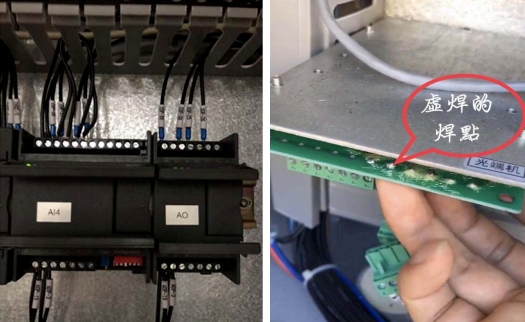

检查端子排与 PLC 之间的毗连，，，，，，发明现场温度变送器输入信号后，，，，，，从端子排到 PLC 之间需要串联一个电阻值为 250欧姆的电阻板（图下所示为光端机）
停电后将线脱开，，，，，，并用绝缘胶带包扎好，，，，，，用万用表丈量电阻板上电阻的阻值，，，，，，其中一个电阻的阻值为 1000+欧姆，，，，，，其余电阻阻值为 250 欧姆，，，，，，仔细视察此电阻焊接处保存虚焊征象，，，，，，拆下电阻板用电烙铁重新焊接，，，，，，焊接完好后回装，，，，，，重新接好拆下的接线，，，，，，用万用表串入测得回路电流，，，，，，电流显示稳固，，，，，，中控电脑显示温度正常。。
9、故障提防步伐及刷新：
1.对串联进入信号回路的每颗电阻检查，，，，，，检查电阻值及焊点的焊接是否完好。。
2.回路中接线端子处接线一定要牢靠，，，，，，杜绝接线端子压不牢的情形爆发。。
10、故障处置惩罚履历：
在故障的判断上，，，，，，首先判断现场是否保存问题，，，，，，包括接线问题、温度元件以及温度变送器，，，，，，扫除后再检查控制柜内部的线路，，，，，，接线回路理清晰后，，，，，，问题自然迎刃而解。。
