孔板差压流量计扩展量程的盘算
孔板差压流量计扩展量程的盘算

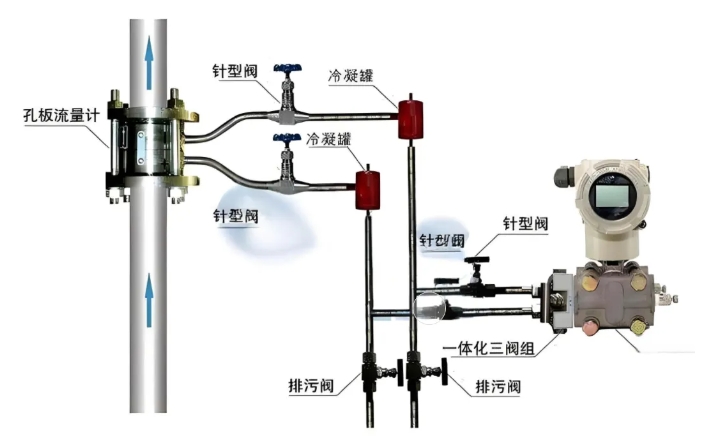

仪表工在化工厂的生产现场遇到了一棘手问题。。。现场一中压蒸汽管线刷新后最大流量从0~2000NM3/h扩大到0~3000NM3/h，，，，，，现场用的是标准孔板流量计，，，，，，通过用HART手操器审查表头，，，，，，原来最大差压值是ΔP=20KPa，，，，，，差压变送器量程0~60KPa。。。仪表工想，，，，，，0~2000NM3/h对应的是ΔP=20KPa，，，，，，那0~3000NM3/h对应的就是ΔP=30KPa，，，，，，随手就用HART手操器通讯上二次表变送器把量程修改为0-30KPa。。。�？墒堑人厝サ氖奔�，，，，，，班长却说活没干对？？
那么该怎么操作才算干对？？
思绪如下：关于孔板差压流量计，，，，，，流量与差压之间的关系通常不是线性的，，，，，，而是与流量的平方成正比
原设计流量规模:0~2000NM3/h
对应差压值:ΔP=20KPa
差压变送器量程:0~ 60KPa(这个信息在盘算中着实并不直接用到，，，，，，但确保了新的差压值不会凌驾变送器的量程)
新量程:0~3000NM3/h
对应差压值：:ΔP=？？

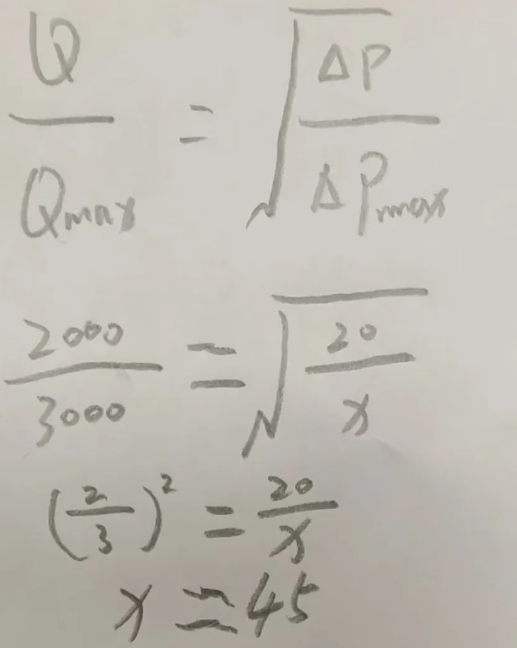

看下图：
通过盘算，，，，，，原表量程0-60KPa,没超量程，，，，，，二次表变送器表不必替换。。。
凭证盘算值，，，，，，HART通讯二次表头更改量程为0-45.45KPa即可。。。
不过，，，，，，这个做法不适合计量结算用，，，，，，由于孔板差压流量计涉及到的丈量影响因素尚有许多，，，，，，如量程的验证，，，，，，仪表有没有经由再次校准，，，，，，压力损失的影响。。。
尚有流体的属性：差别的流体具有差别的物理和化学特征，，，，，，如密度、粘度、温度等，，，，，，这些特征会影响孔板的丈量效果。。。因此，，，，，，在扩展量程时，，，，，，需要充分思量流体的这些特征，，，，，，并选择合适的孔板质料和设计参数。。。
尚有雷诺数的影响：孔板的流出系数受雷诺数的影响，，，，，，因此在扩展量程时，，，，，，需要确保流体在孔板处的雷诺数处于合适的规模内，，，，，，以包管丈量精度。。。
等等等等，，，，，，不过现场仪表通例表，，，，，，这么干足够了！
