轴振动监测仪传感器试验项目和装置办法
轴振动监测仪传感器试验项目和装置办法
1、试验项目和装置办法
（1）最佳动态事情点的寻找办法
凭证监测仪丈量规模的上限振幅值模拟振幅条件以0-100umpp丈量规模为例，， ，，丈量上限振幅值为100umpp 。。。首先在测试器上找寻100umpp振幅点及探头的锁定位置 。。。

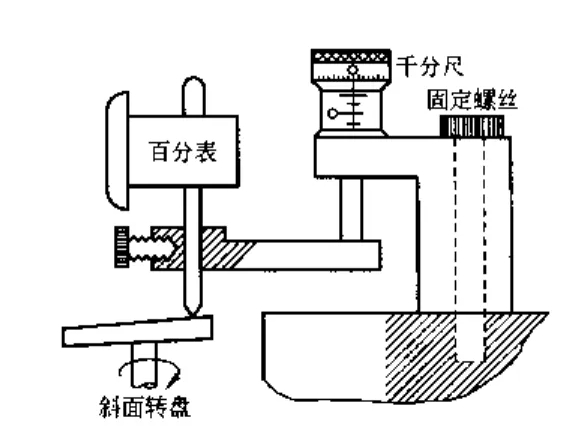

圆盘盘面与牢靠在支架上的百分表探针接触，， ，，用手拨动圆盘转动，， ，，百分表指针摆动显示振动幅度 。。。支架是可调理的，， ，，在拨动圆盘的历程中，， ，，视察百分体现值趋向，， ，，将百分表探针沿盘径向移动寻找振幅为0~100μmpp的位置 。。。找到合适位置时，， ，，把百分表探针尖瞄准圆盘的最低处，， ，，将百分表调零，， ，，再缓慢旋转圆盘至最高处，， ，，若百分体现值指针仍在0~100μmpp时，， ，，再转两周，， ，，百分表指针仍在0~100μmpp规模内摆动，， ，，那么，， ，，探针所处位置就是模拟振幅的合适位置，， ，，拧紧支架上的牢靠螺丝 。。。
这时，， ，，将百分表从支架上取出，， ，，换上探头 。。。用一薄纸片垫在探头和金属圆盘之间 。。。用手指旋转圆盘，， ，，将圆盘最高点瞄准探头端面中心，， ，，轻压探头，， ，，同时用手拧紧牢靠探头的螺钉，， ，，再将圆盘旋转至较低处，， ，，把纸抽出，， ，，这样就找到了振幅为0~100umpp的模拟振动条件 。。。探头与圆盘之间的间距应视为0mm 。。。
绘制动态特征曲线图，， ，，首先准备好轴振动试验纪录表格纸，， ，，纪录纸为方名堂，， ，，横坐标为探头与金属圆盘之间的现实间距，， ，，单位为mm，， ，，左边纵坐标为振幅输出值(单位为m)，， ，，右边纵坐标为前置放大器的直流输出电压(单位为V) 。。。
将探头、前置放大器和测试器按接线图毗连起来 。。。将测试器放大器切换开关拨到“动”挡位置，， ，，开启电源开关，， ，，调理速率调理器，， ，，缓慢操作，， ，，视察转速表，， ，，使转速增至所测压缩机的额定转速 。。。这时，， ，，输出信号读数是在0mm间隙情形下测试器的振幅值，， ，，然后操作测试器上的千分尺，， ，，逆时针偏向转，， ，，每转10小格，， ，，即向上提升探头0.1mm，， ，，探头与圆盘的间隙就增添了0.1mm，， ，，并读取指示表上的指示数据，， ，，在坐标纸上用铅笔做标记然后继续转动千分尺，， ，，提升探头，， ，，每增添0.1mm，， ，，做一次纪录 。。。视察坐标上各标记点的趋势，， ，，一最先是随着间隙的增大，， ，，前置放大器的输出也增大，， ，，增大到一定振幅后，， ，，继续提升，， ，，其输出值增值甚微，， ，，转变不大，， ，，再增大间隙，， ，，输出值反而减� 。。。�， ，，呈下降趋势 。。。把上述间隙与所对应的输出值(振幅)连成线，， ，，这就是动态特征曲线 。。。该动态曲线图是在0~100um振幅条件下制作出来的 。。。视察曲线的转变，， ，，值得注重的是，， ，，曲线较平展的线段部分，， ，，间虽然增大，， ，，前置放大器输出值转变不大，， ，，说明前置放大器在这一区段转换功效最佳，， ，，且振动示值靠近 100um 振幅试验条件，， ，，从图中基本可知探头端面与轴外貌之间的间隙规模 。。。

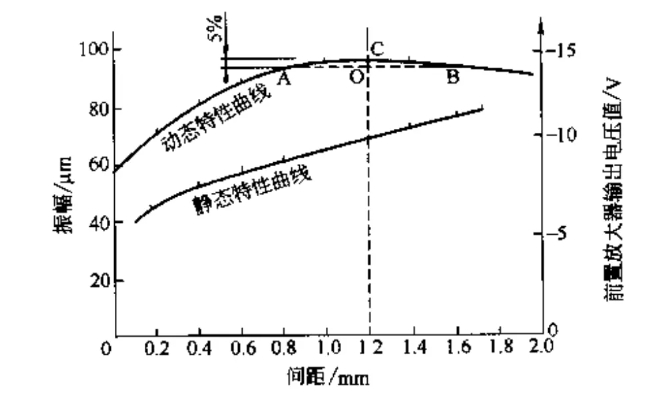

从曲线可知，， ，，当间隙在1.0mm处时，， ，，测试器的振幅示值靠近100um，， ，，则应调解前置放大器的放大倍数 。。。在调解之前有须要先确定探头与被测轴之间的事情间距，， ，，步伐是:从曲线最高点处，， ，，以振幅规模(0~100mm)的5%向下作一条平行于横坐标的直线，， ，，与动态特征曲线相交于A、B两点，， ，，求取AB线段中点〇，， ，，此〇点所对应的间隙值可作为探头装置的初始间距，， ，，图示为1.2mm 。。。
在间隙1.2mm处作笔直于横坐标的直线，， ，，相交于动态特征曲线于C点，， ，，C点对应于振幅纵坐标值约为94μm 。。。为调解前置放大器的放大倍数，， ，，应重新调解探头与斜面圆盘的间距，， ，，操作千分尺调解间距至1.2nm处，， ，，启动斜面圆盘，， ，，调解前置放大器放大倍数调解器，， ，，直到试验器上指示表读数示值抵达100um为止 。。。放大倍数调解完毕，， ，，然后，， ，，在该放大倍数的基础上按上述办法从 0.1mm 间距最先再做一次动态特征试验，， ，，磨练一下传感器的动态特征 。。。
轴位移监测系统一样平常用于对压缩机止推轴承磨损状态实验监测与报警，， ，， 是使用电磁感应及涡流原理研制而成，， ，， 是一种非接触式检测仪表 。。。
轴位移监测系统结构较量简朴，， ，， 不需要整流放大器，， ，， 轴振动监测仪的传感器的输出信号是与轴振动频率和振幅相关的交流信号，， ，， 而轴位移监测仪的传感器的输出信号是与轴向端面和探头端面间距相关的直流信号 。。。 由位移检测探头、 延伸电缆和响应的前置放大器、 专用电源及监测仪组成 。。。 探头与前置放大器也是成套供货、 成套装置、 不可交流 。。。 探头与前置放大器组成传感器，， ，， 装置于现� 。。。�， ，， 监测仪关于一样平常场合宜装置在就土地上，， ，， 关于防爆场合，， ，， 监测仪装置在中控室内，， ，， 同时设置安保器或外设安保器 。。。
1、测试办法

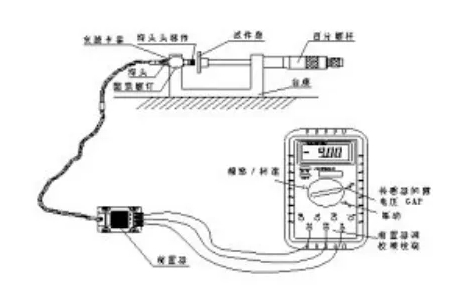

按图所示，， ，，将探头、前置放大器、测试器和电压表毗连起来；；
(1)绘制静态特征曲线，， ，，从静态特征曲线求取静态装置间距绘制静态特征曲线:首先要准备轴位移传感器校验纪录方格坐标纸，， ，，横坐标为探头与被测物(盘面或靶板)之间的间距(mm)，， ，，纵坐标为前置放大器输出电压值(V) 。。。
用手逆时针转动千分尺，， ，，每转10格间距增添0.1mm，， ，，由数字电压表读取前置放大器的输出电压值，， ，，并在坐标上标注测试点 。。。云云每隔0.1mm，， ，，对应一个输出电压值 。。。然后将各标注点毗连成线，， ，，就完成了静态特征曲线的绘制 。。。

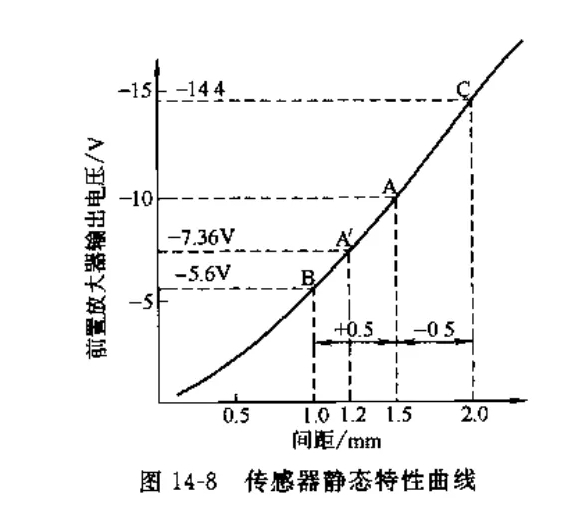

以监测仪表量程规模为-0.5~十0,5mm为例 。。。从特征曲线可以看出，， ，，0~0.5mm和2.3mm 以上为非线性区，， ，，0.5~2.3mm为线性区，， ，，我们所需要的是线性较量理想的区段 。。。监视仪的量程规模为一0.5mm~0~0.5mm，， ，，我们可在线性段中心位置1.5mm(取一位小数)处作笔直线，， ，，交曲线于A作为“0”位，， ，，以横坐标1.5mm为中心向左、右两侧延伸0.5mm，， ，，找到响应B点和C点 。。。
当旋转轴止推盘处在止推轴承可动规模的中心位置时，， ，，A点所对应的横坐标1.5mm被制订为探头端面与旋转轴轴向端面之间的“0”间距 。。。
三、传感探头的装置要领
探头装置要领有两种:直接定位装置法和间接定位装置法 。。。

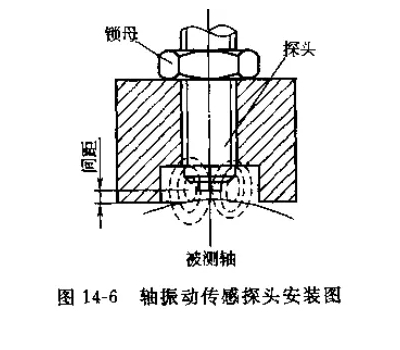

直接定位装置法适用于机组盖可以翻开，， ，，且探头装置螺纹孔在机械的机体上，， ，，丈量探头端面与轴外貌的间距很利便，， ，，可用塞尺或其他量具直接丈量间距 。。。间接定位装置法适用于不可能举行直接丈量的场合，， ，，装置形式如图14-6所示 。。。
装置注重事项如下 。。。
1.探头装置必需在机械装置事情所有竣事之后方可举行装置 。。。
2.实验定位装置，， ，，应有机械专业职员加入，， ，，确认装置尺寸 。。。
3.若接纳直接定位装置法，， ，，定位装置完毕，， ，，接好线，， ，，给前置放大器提供切合产品所要求的电源，， ，，用电压表丈量前置放大器的输出值 。。。核查探头与轴外貌间距在1.2mm时，， ，，前置放大器的输出电压值是否为-10V DC，， ，，若是有差，， ，，则应将探头做进一步细调，， ，，直至相符 。。。
4.间接定位装置法，， ，，在装置之前应检测电源供电电压是否切合产品供电要求 。。。装置探头时可将延伸电缆卸掉，， ，，将探头拧入机体外壳预留螺纹毗连孔 。。。拧探头时应缓磺寰缠，， ，，当手感有障碍感受时应阻止拧动 。。。静态装置间距确定为1.2mm，， ，，使用探头外壳纹距可粗调间距，， ，，若是螺纹螺距为1mm，， ，，拧动探头以逆时针偏向旋转一周，， ，，则探头与轴径向间距约为1mm，， ，，然后，， ，，接线、送电并稳固一会，， ，，再做进一步细调，， ，，直至前置放大器的输出电压为-10V DC 。。。
5.探头位置基本牢靠下来了，， ，，应举行紧固，， ，，用扳手拧探头上的紧固螺母，， ，，拧螺母时应缓慢加力，， ，，并视察电压表转变，， ，，以电压示值稳固为原则，， ，，不然，， ，，应重新举行定位 。。。
6.探头装置位置若在机体内部，， ，，专用电缆是否需要在机械内设卡牢靠，， ，，应凭证探头装置位置与电缆引出口的距离而定 。。。在机械内设置探头，， ，，机械设计制造一样平常应在电缆走向路径位置预留电缆卡设螺钉孔 。。。若是机械内未预设螺钉，， ，，如须要，， ，，则应在机械尚组装之前完成螺钉孔的锥丝事情 。。。
四、压缩机—驱念头系统的轴承箱上应装置如下探头
a）每个轴承应装置两个相互笔直的径相振动探头 。。。
b）每个推力轴承应装置三个轴位移探头 。。。
c）驱念头上装置一个键相位器，， ，，若是有齿轮变速器，， ，，应在高、低速轴上各装一个 。。。
d）若是是变速转速驱念头，， ，，在驱念头上装置至少一个转速丈量探头 。。。
五、压缩机振动探头误行动的缘故原由
a）探头支架松动 。。。
b）延伸电缆�；；げ慊平拥� 。。。
c）延伸电缆中心讨论部分损坏进油，， ，，时间长同轴电缆阻值增大 。。。
d）探头支架受到外部强烈撞击 。。。
e）探头受到强磁场滋扰
