DCS系统装置调试计划
DCS系统装置调试计划
DCS系统调试主要分系统调试和联调两部分事情。。。
一、系统调试是系统到现场后，，，，对系统硬件、组态软件举行现场磨练的历程，，，，以确保DCS系统的硬件、软件知足现实生产运行的要求。。。
二、联调事情是系统同现场的一次丈量元件联动调试的历程，，，，确保能够正常反应现场现实的工艺状态，，，，驱动现场的执行机构。。。
三、一样平常先做调试，，，，后做联调。。。
以上事情由厂方手艺职员及我方职员配合完成，，，，系统调试时代的事情以厂方手艺职员为主，，，，我方职员协助并听从厂方手艺职员的事情安排。。。
调试的主要事情：
一、硬件开箱、装置 。。。
开箱磨练、装置时必需有供货厂家的职员在场�。。�，，，由双方配合完成并在有关文件上签字确认。。。经由厂家手艺职员对装置现场举行确认并赞成后实验装置。。。
二、通讯网络设置、毗连、标号 。。。
由DCS厂家手艺职员对本套装备举行组网毗连、IP设置、标号等事情，，，，我方职员加入协助事情。。。
三、系统上电
系统上电前必需确认供电、接地优异，，，，包括接地端子接触、接地端对地电阻。。。
1.首先合上配电箱的总断路器，，，，检查输出电压是否切合220V±10%；；；
2.合上配电箱内的各支路断路器，，，，划分检查输出电压；；；
3.若配有UPS或稳压电源，，，，检查UPS或稳压电源输出电压是否正常，，，，不正常则查找缘故原由，，，，恢复后才华继续以下上电办法；；；
4.控制站上电（ 电源箱依次上电检查；；；机笼配电检查；；；卡件自检；；；卡件冗余测试等）
5.操作站上电（ 操作站的显示器、工控机等设惫亓；；；盘算机自检通过，，，，检查确认Windows系统软件、JX-300Xp系统软件及应用软件的文件夹和文件是否准确；；；硬盘剩余空间测试）
四、系统停电办法：
1.每个操作站依次退出实时监控及操作系统后，，，，关操作站工控机及显示器电源；；；
2.逐个关控制站电源箱电源
3.关闭各个支路电源开关；；；
4.关闭不中止电源（UPS）电源开关；；；
5.关闭总电源开关。。。
五、调试
1、硬件测试
目的：为了检测控制站硬件是否事情正常
凭证系统组态的信号通道、信号类型、信号量程等资料，，，，对每一通道举行25%、50%、75%三点测试，，，，并纪录响应数据。。。为了准确的测试数据，，，，要求测试时各丈量工具的精度品级不低于0.2级。。。
常见信号测试要领：

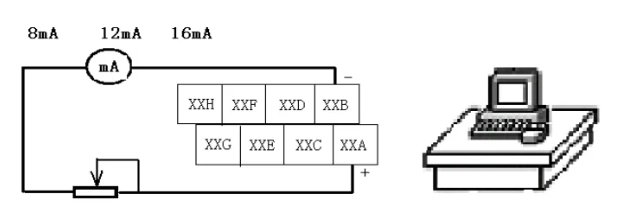

4-20mA配电
所需工具为电阻箱、电流表和若干导线。。。将配电卡件通道、电阻箱和电流表组成一回路，，，，调理电阻值使电流表划分指示在8mA(25%)、12mA(50%)和16mA(75%)，，，，纪录实时监控中响应位号的值。。。

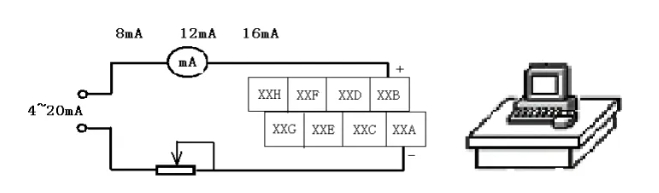

4-20mA不配电
所需工具为电流信号爆发器、电流表和若干导线。。。将卡件通道、电流表、电流信号爆发器串成一回路，，，，调理电流信号爆发器使电流表划分指示在8mA(25%)、12mA(50%)和16mA(75%)，，，，纪录实时监控中响应位号的值。。。

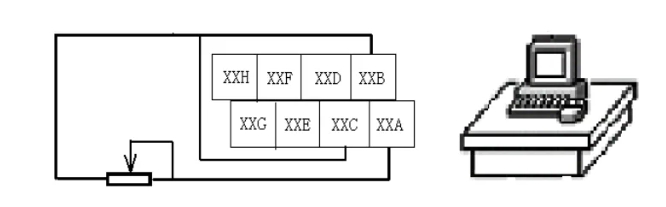

热电阻
所需工具为电阻箱、分度表和若干导线。。。凭证组态量程，，，，确定所需丈量的三点温度点，，，，查分度表得出响应的电阻值，，，，通过电阻箱引入对应卡件的接线端子，，，，纪录实时监控中响应位号的值。。。

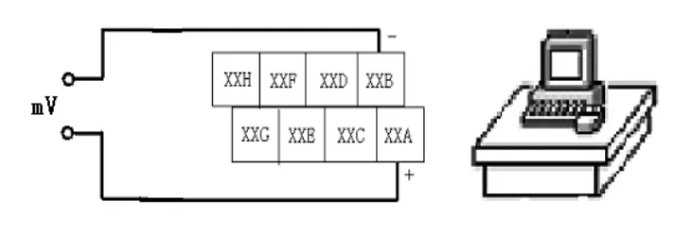

热电偶
所需工具为毫伏信号爆发器、温度计、分度表和若干导线。。。凭证组态量程，，，，确定所需丈量的三点温度点，，，，凭证分度号查分度表得出响应的毫伏电压值，，，，通过毫伏信号爆发器引入对应卡件的接线端子，，，，纪录实时监控中响应位号的值。。。

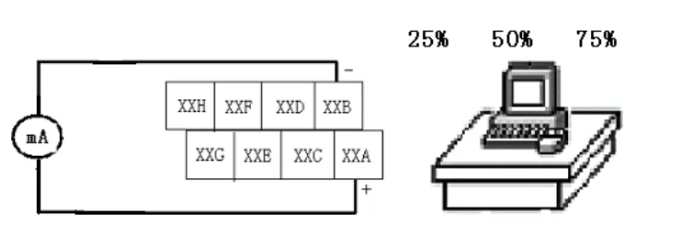

4-20mA输出
所需工具为电流表。。。AO信号不可直接输出，，，，只能通过响应的控制回路给出阀位值。。。凭证组态，，，，通过响应的回路找到响应的输出位号的端子，，，，使回路输出划分在25%、50%、75%，，，，用电流表在端子后测出响应的电流，，，，并纪录。。。

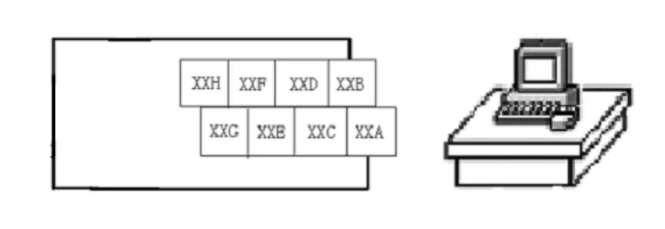

DI（干触点）
所需工具为导线。。。将导线短接响应的端子，，，，视察对应卡件通道指示是否准确。。。

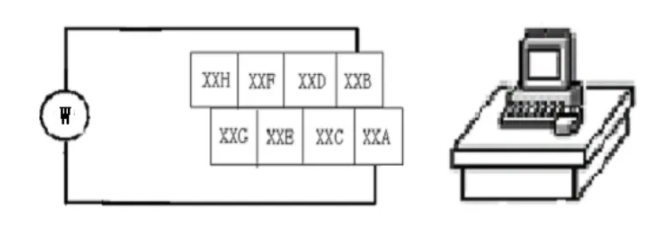

DO（干触点）
所需工具为万用表。。。在实时监控下闭合DO点，，，，用万用表丈量响应通道是否短路。。。
2、辖档酮调
联调前现场应具备的条件：
（1）具备系统装置调试阶段所需的一切条件
（2）控制柜内接线事情完成
（3）现场接线事情大部分完成
（4）确定联调配合职员
联调要领：
基本和调试同，，，，只是调试使用模拟信号，，，，联调接纳真实信号。。。
一样平常现场联调的情景是这样的；；；有两名工程师，，，，1名在现场�。。�，，，1名在控制室，，，，以对讲机等通讯装备举行联络，，，，逐一举行调试、确认。。。
联调内容：
1.对各模拟信号举行联动调试，，，，确认联线准确，，，，显示正常。。。
2.对各调理信号举行联动调试，，，，确认阀门行动正常、气开气关准确、凭证工艺确定正反作用。。。
3.联系现场装备，，，，确定DO信号控制现场装备行动正常，，，，DI信号显示正常。。。
4.联系现场装备，，，，确定控制计划行动正常，，，，联锁输出正常，，，，能知足工艺开车的需要。。。
5.检查是否具备投运条件
六、系统投运
在系统投运前，，，，应具备以下条件：
（1）辖档酮调完成，，，，各测点显示正常，，，，各阀门、电机等行动正常。。。
（2）最终控制计划经由模拟运行，，，，确保正常举行。。。
（3）厂方确认工艺条件成熟，，，，可以举行投运。。。
（4）工程职员确认系统正常，，，，可以举行投运。。。
（5）操作职员、维护职员经由现场操作、维护培训。。。
控制回路的投运：
投运前必需对控制回路的正反作用举行再次简直认判断。。。
控制回路的投运应遵照“先手动，，，，后自动”的原则，，，，在手动调理稳固的条件下，，，，举行自动运行。。。串级回路“先投内环，，，，后外环”。。。
七、控制计划成型
最终确定各回路控制计划，，，，及整体组态文件。。。对最终组态文件举行备份存档并妥善生涯
