中线蝶阀、单、双、三偏心蝶阀的区别

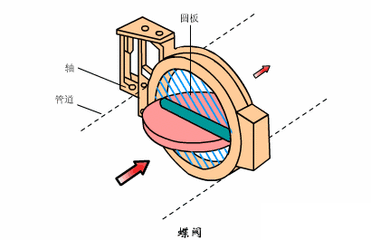

蝶阀是凭证旋转阀杆同时发动蝶板转动来做启闭的一种阀门，，其关闭部件（阀瓣或蝶板）为圆盘状，，通过围绕阀轴旋转来实现开启和关闭，，主要在管道上用于切断和调理流量。。蝶阀的启闭部件为一圆盘形的蝶板，，在阀体内沿其自身轴线旋转，，以实现开启或关闭的目的。。全开至全关的角度通常小于90°。。由于蝶阀和蝶杆自己缺乏自锁能力，，需要在阀杆上装置蜗轮减速器以实现蝶板的准确定位。。这样不但可以付与蝶板自锁功效，，还可以使其在恣意位置停留，，同时改善阀门的操作性能。。

1、中线蝶阀

中线蝶阀的设计特点在于阀杆轴心、蝶板中心以及本体中心的同轴排列，，其结构精练且制造便捷。。然而，，此类阀门保存一个缺陷，，即蝶板与阀座一连处于挤压和刮擦状态，，导致阻力增大、磨损加剧。。为确保密封性能并减轻挤压与刮擦，，阀座通常接纳：三元乙丙橡胶EPDM材质，，特殊工况介质接纳：聚四氟乙烯PTFE材质。。

2、单偏心蝶阀

该阀门结构特点在于，，阀杆轴心与蝶板中心保存误差，，使得蝶板上下端不再作为旋转轴心，，从而疏散和减轻了蝶板上下端与阀座之间的太过挤压。。

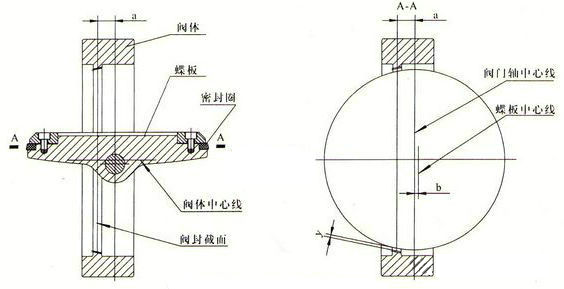

3、双偏心蝶阀

阀板回转中心（即阀门轴中心）与阀板密封截面形成一个尺寸A偏置，，并与阀体中心形成一个尺寸B偏置。。其结构特征体现为：阀杆轴心既不完全重合于蝶板中心，，也不完全重合于本体中心。。双偏心设计使得阀门在开启历程中，，蝶板能迅速脱离阀座，，极大地镌汰了蝶板与阀座之间的非须要太过挤压和刮擦征象，，降低了开启阻力，，镌汰了磨损，，从而延伸了阀座的使用寿命。。刮擦征象大幅镌汰，，使得双偏心蝶阀可以接纳金属阀座，，提升了蝶阀在高温情形下的应用性能。。然而，，由于其密封原理为位置密封结构，，即蝶板与阀座的密封面为线接触，，通过蝶板对阀座的挤压造成弹性变形来实现密封效果，，因此对关闭位置有较高要求（尤其是金属阀座），，且承压能力相对较低。。这即是古板看法中以为蝶阀不耐高压、走漏量大的缘故原由。。

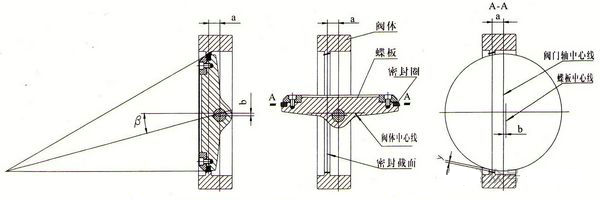

4、三偏心蝶阀

凭证崎岖温密封质料的差别特征，，硬密封质料更适适用于高温情形，，而软密封质料则更适合实现零走漏。。为相识决双偏心蝶阀在高温顺零走漏之间的矛盾，，工程师们经由深入研究，，对蝶阀举行了第三次偏心设计。。这种三偏心蝶阀的结构特点在于，，在双偏心阀杆和轴心的基础上，，进一程序整蝶板密封面的圆锥型轴线相关于本体圆柱轴线的位置。。经由全心设计，，三偏心蝶阀的蝶板密封断面由圆形变为椭圆形，，从而实现了密封面形状的差池称性。。其中一边与本体中心线平行，，另一边则倾斜于本体中心线。。这种结构上的优化，，使得三偏心蝶阀在高温情形下仍能坚持优异的密封性能，，同时实现了零走漏的要求。。

三偏心蝶阀从基础上改变了密封方法，，由古板的位置密封转变为扭力密封。。这种新型密封方法不再依赖阀座的弹性变形，，而是完全依赖于阀座接触面的压力来实现密封效果。。因此，，它解决了金属阀座零走漏的难题。。同时，，接触面压与介质压力呈正比关系，，使得该阀门具备了耐高压和高温的性能。。
