多路转换器阀使用说明
多路转换器是使用在双作用，，，，气缸执行机构上的附件。。。。。用于在阀门气源压力丌足时，，，，实现阀门维持在失气位置，，，，或阀门翻开，，，，或阀门关闭位置的功效。。。。。

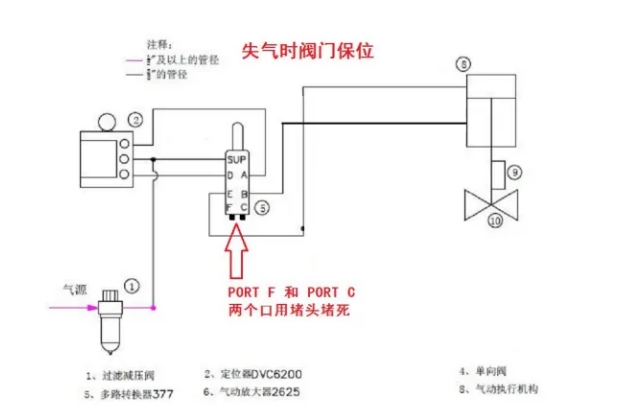

1. 失气保位时的接受要领：
原理：

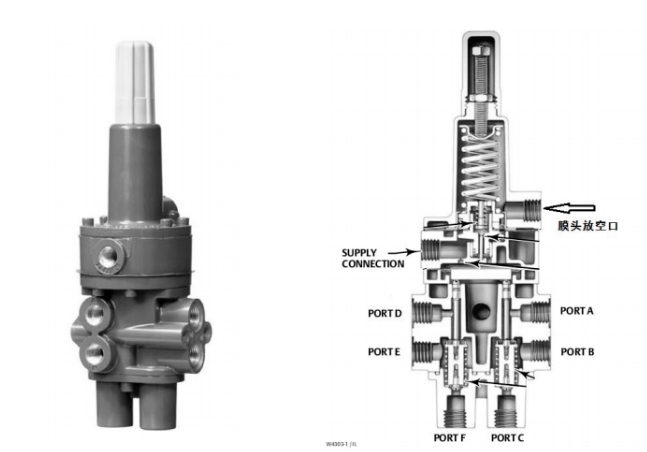

SUP 为气源压力检测口。。。。。当气源压力大于螺母设定值时，，，，PORT D 和 PORTE 连通，，，，PORT A 和 PORT B 连通，，，，阀门正常事情。。。。。
当气源压力小于螺母设定值时，，，，PORT E 和 PORT F 连通，，，，PORT B 和PORT C 连通，，，，由于 PORT F 和 PORT C 被堵死，，，，以是上下气缸的气同时被憋死，，，，阀门坚持在失气时的位置，，，，定位器控制信号对阀门失效。。。。。

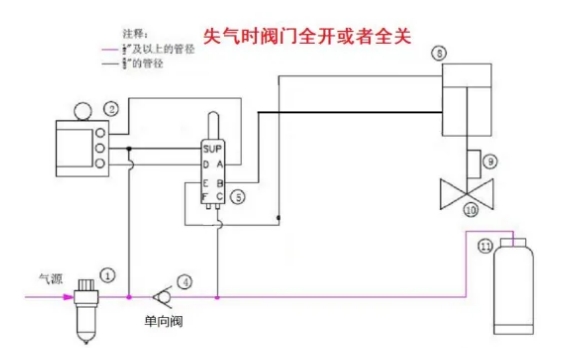

2. 失气阀门全开或者全关时的接受要领：
原理：
SUP 为气源压力检测口。。。。。当气源压力大于螺母设定值时，，，，PORT D 和 PORTE 连通，，，，PORT A 和 PORT B 连通，，，，阀门正常事情。。。。。
当气源压力小于螺母设定值时，，，，PORT E 和 PORT F 连通，，，，PORT B 和PORT C 连通，，，，由于 PORT F 为排空，，，，PORT C 不储气罐相连，，，，以是上气缸的气被排空，，，，下气缸被储气罐充满气，，，，阀门被所有翻开，，，，定位器控制信号对阀门失效。。。。。如需失气阀门关闭，，，，将 PORT F 和 PORT C 对调即可。。。。。
