PH仪表用途、特征
1.1仪表的用途
PH工业在线剖析检测仪器，，，它可以自动一连检测工业流程中水溶液的酸碱度（即pH值），，，并可与调理器、集散控制系统直接配合，，，实现被测参数的自动控制。。 。。在石油化工、有机和无机化学、制药、冶金、染料、制革、电站及环保污水处置惩罚等领域具有普遍的用途。。 。。
1.2仪表的主要特点
仪表检测器与高阻转换器联为一体，，，不受传输电缆影响，，，抗滋扰性能强。。 。。
仪体现场装置、配线简朴，，，不需专用电缆，，，运送到控制室的电缆长度可达1000米。。 。。
仪表带有液晶数字显示，，，标定简朴。。 。。
可二线制结构，，，可用于与防爆品级响应的种种场合。。 。。
2.仪表的手艺参数
2.1仪表的电气手艺参数
显示精度：0.01 pH
输出信号：4~20mA
温度赔偿规模：0~95℃
输入阻抗：≥1012Ω
引线电缆长度：≤1000米
仪表功耗：≤0.5W
仪表量程：0~14 pH（可凭证用户要求设定）
2.2仪表事情条件：
供电电压：24VDC±10%(防爆场合配清静栅)
：220VAC±10%（非防爆场合）
样品温度：-30℃~130℃（依电极而定）
样品压力：0~0.6Mpa
丈量深度（沉入式）：0.3~3米（也可凭证工况而定）
丈量规模：0~14 pH
防爆品级：iaIIbT5
情形温度：0~45℃
情形湿度：≤90%
仪表装置现场不应有强电磁滋扰和凌驾±0.1mm振幅、25HZ频率的强烈振动。。 。。
仪表装置现场不应有强蚀腐性气体。。 。。
2.3仪表丈量参数
丈量精度：0.1pH
稳固性：≤0.2pH/24h
响应时间：≤6S
3.仪表概述
3.1 pH的界说
在一定的温度下，，，任何酸、碱、盐的水溶液都可以用氢离子浓度来体现其溶液的酸碱度。。 。。由于水溶液自己的电离作用，，，溶液中的氢离子浓度与氢氧根离子浓度的乘积是一个常数（1×10-14）。。 。。一样平常氢离子浓度的绝对值很小，，，常用pH值来体现氢离子的浓度，，，其值为pH = -lg.[ H +]。。 。。
3.2仪表的丈量原理
工业pH计是凭证电化学原理事情的。。 。。当电极浸入被测溶液就会爆发电动势（E），，，其电动势和pH值之间切合Nernst方程确定的定量关系：
E = -2.3026RT/F·pH （式中：R为气态常数，，，T为绝对温度，，，F为法拉第常数）
由Nernst方程可知：当被测溶液pH值爆发转变时，，，由电极爆发的对应毫伏信号，，，再经高阻放大器放大后，，，转换成4~20mA直流信号，，，供应显示器、纪录仪、调理器等.
3.3仪表的整体组成
工业pH计是由检测器和转换器两部分组成，，，检测器材质为不锈钢铸件，，，也可凭证用户要求选用塑料、聚氯乙烯、碳钢或衬防腐涂料等材质，，，装置方法分为流通、沉入、可伸缩等多种方法选择。。 。。
3.4电极系统
工业pH计丈量电极选用复合玻璃电极，，，电极头部是由特殊敏感玻璃膜做成的极薄的球泡，，，它结构简朴，，，内阻高，，，反应迅速，，，普遍用于pH=0~14之间的丈量。。 。。
复合电极是一种把丈量电极和参比电极合二为一的电极，，，装置使用利便。。 。。 工业pH计所使用的系列电极具有温度规模宽，，，丈量精度高，，，使用寿命长等特点。。 。。对一些特殊的物质(如非水介质、废水、乳化液、油漆、卵白质、氢氟酸、悬浮液等)及高温消毒场合也能抵达较好丈量效果。。 。。
4.仪表的装置
4.1开箱磨练
开箱时要轻拿、轻放，，，不要敲击与摔打。。 。�？？？？？？浜笄氚醋跋涞ゼ觳樽跋湮锛�。。 。。箱内的电极系细密玻璃制品，，，价钱腾贵，，，取出后应检查此电极是否有破损，，，检查完后应妥善生涯，，，不要碰撞和强烈振动。。 。。在仪器正式装置前不要把电极前端的塑料� ；；；；；ぬ兹∠�，，，更不可将� ；；；；；ぬ啄诘谋 ；；；；；ひ旱沟�。。 。。
4.2压力流通式pH计的装置
（见图1）
图1 压力流通式pH计
图2 压力流通式pH计电极的装置
压力流通式pH计为检测器和转换器一体化结构，，，接纳支架方法装置。。 。。取样罐与工艺管线的毗连可以有两种形式：
① 接纳ZG1/2″管螺纹直接毗连。。 。。
②接纳法兰毗连，，，法兰号15-6GB9119.6-88。。 。。
两种装置方法均为转换器正面的右侧进料，，，左侧出料（检测器箭头所示），，，下侧为排污口。。 。。当必需由下部排污口进样时，，，液体流速必需在0.1~1L/min内。。 。。
4.3压力流通式pH计电极的装置
(见图2)
①逆时针拧下pH计检测器上部的外罩。。 。。
②将电极放入电极座旋紧（注重用力巨细，，，不要把电极拧碎）。。 。。
③拧紧电极连线。。 。。
④上紧外罩。。 。。
4.4沉入式pH计的装置
（见图3）
①pH转换器可与检测器装置在统一支架上，，，也可以装置在检测器周围，，，接纳“U”型螺杆和支架板牢靠，，，检测器装置支架为Φ35~60，，，转换器装置支架为Φ25~42。。 。。
② 接纳法兰毗连，，，法兰尺寸由用户提供。。 。。

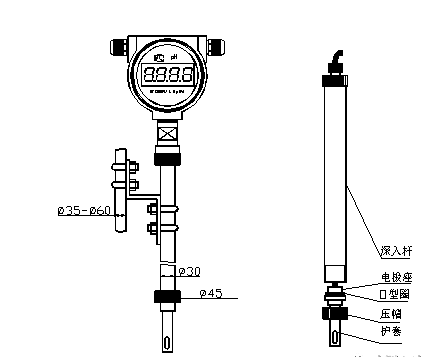

图3沉入式pH计 图4 沉入式pH计电极的装置
4.5沉入式pH计电极的装置
（见图4）
① 逆时针旋开沉入管下部旋紧盖，，，将电极座取出。。 。。
② 逆时针旋开沉入管上部的电极电缆压帽，，，将电极线从沉入管中穿出。。 。。
③将电极顺时针旋入电极座（注重用力巨细，，，旋紧即可）。。 。。
④将电极引线螺帽与电极毗连好。。 。。
⑤ 用管钳顺时针拧紧旋紧盖（一定要包管沉入管的密封优异，，，不可让丈量介质进入沉入管，，，不然丈量介质将有可能侵蚀电极及电极引线，，，造成电极的损坏.）。。 。。
4.6粘性溶液中pH计的装置

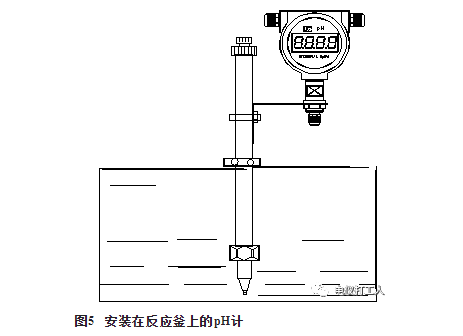

（见图5）
关于粘性溶液中的pH丈量，，，针对溶液粘度较大的特点，，，除了选择与溶液不浸润的电极外，，，护套也接纳类似的材质或响应的设计。。 。。同时装置方法也必需凭证使用场合作响应调解。。 。。以下是较为典范的方法：
4.7可伸缩式pH计的装置

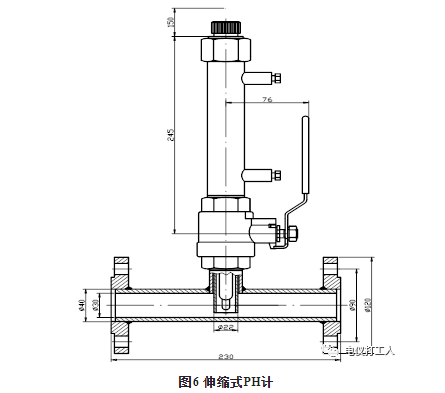

（见图6）
①转换器的装置同沉入式pH计
②T型三通通过法兰与工艺管线毗连，，，
③伸缩式检测器通过锥管螺纹与球阀毗连 ；；；；；
④球阀螺纹与T型螺纹相配。。 。。
4.8特殊场合下的pH计的装置

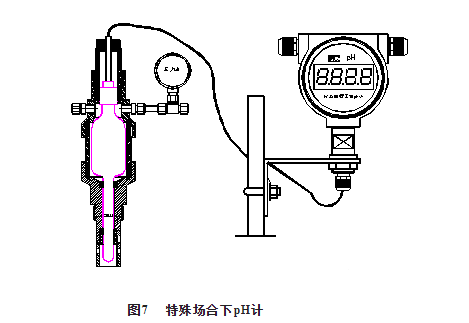

（见图7）
特殊场合是指所丈量溶液属高温、高压、含S+2、CL-1等的情形，，，这种溶液的丈量除必需选用专用电极外，，，还需设计专门的取样方法。。 。。
4.9仪表配线

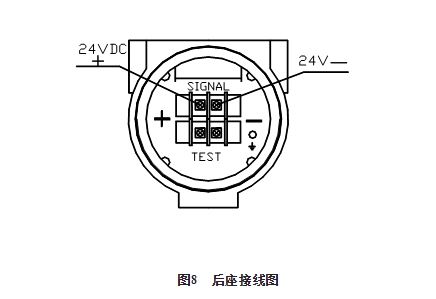

① pH计供电电压为24VDC(防爆场合配问鼎国际生产的隔离式清静栅，，，非防爆场合配单独隔离电源)。。 。。配线毗连见（图8 后座接线图）

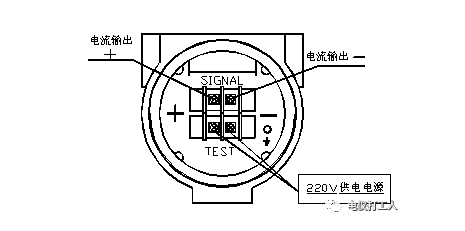

② pH计供电电压为220VAC时，，，配线毗连（见图9 后底座接线图）
（注：电流输出与供电电源请勿接反，，，不然会导致仪表销毁。。 。。）
图9后底座接线图
③ 供电电源绝不允许接地，，，在接完电源线后应用万用表丈量正端与负端对地应绝缘，，，不然会造成无法丈量甚至损坏电极。。 。。
5.仪表使用要领和注重事项
5.1开机前准备
装置完毕，，，运行前应举行如下的准备:
①电极的检查：经由运输要检查电极外观是否完好。。 。。
②电源的检查：按接线图连线，，，确认无误后才可接通电源。。 。。
③接地检查：pH计要求丈量电极输入端对地绝缘电阻大于1012Ω，，，参比电极输入端对地电阻应大于10M。。 。。检查要领：将电极从电极引线螺帽上拧下，，，用万用表直接丈量电极参比导线（通常是屏障层，，，绝不允许使用万用表直接丈量电极，，，不然造成电极损坏!）对地电阻，，，如不知足要求，，，再从仪表上断开6#、8#（端子接线如图10）电极电缆，，，直接测6#端对地电阻，，，如正常则电极线绝缘电阻降低（替换新的），，，如不正常则仪表自己有问题。。 。。
④参比电流的检查：在仪表通电后接上电极，，，用标准溶液标定完毕后再将电极置于被测介质中，，，断开6#端子将万用表电流档（最小档）串入，，，丈量电流正常时应小于0.1μA，，，如不正常将会损坏电极，，，应检查接线。。 。。
5.2仪表的开机
在仪表举行完上述检查后就可一连运行。。 。。
5.3仪表的关机
在仪表阻止使用时应� ；；；；；ず玫缂�，，，只管生涯在3mol/L的kcl溶液 或pH=4 的标准缓冲溶液中，，，如恒久停用应将电极取出，，，装上盛有� ；；；；；ひ旱乃芰媳 ；；；；；ぬ�，，，妥善生涯。。 。。电极引线螺帽应坚持清洁，，，避免被丈量溶液浸泡，，，损坏电极。。 。。
5.4仪表的标定

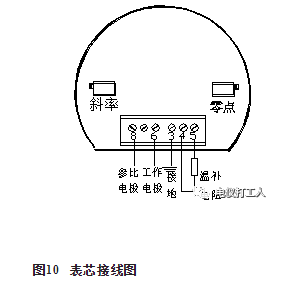

翻开转换器的前盖，，，在检查仪器接线准确后才可举行标定，，，接线与标定电位器如（图10 表芯接线图）
要领如下：从表1中查出缓冲溶液在此温度下的pH值，，，调解电位器使仪表指示该数值。。 。。以20℃时缓冲溶液的pH值为例，，，先用蒸馏水将电极冲洗清洁并用滤纸吸干后放入盛有Ph=6.88缓冲溶液的烧杯中，，，调理pH计的“零点”调理器，，，使仪器显示6.88pH，，，将电极取出放入盛有pH4.00缓冲溶液的烧杯中，，，调理pH计的“斜率”调理器，，，使仪器显示4.00 pH ，，，再将电极取出放入盛有pH 9.23缓冲溶液的烧杯中视察仪器显示值是否为9.23±0.1pH，，，如在规模内则标定完毕，，，不然重复上述再行标定。。 。。(注重：每替换一种缓冲溶液必需用蒸馏水把电极冲洗清洁并用滤纸吸干，，，以免造成标定误差。。 。。)表1中接纳中国计量科学研究院测定的数据：

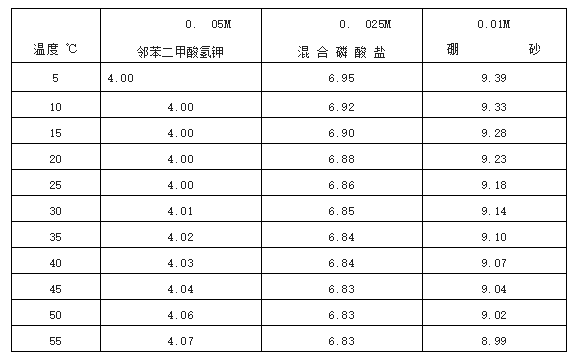

表1 缓冲溶液的pH值与温度关系比照表
对仪表举行上述标定后就可投入运行，，，新装置的pH计一样平常应举行标定，，，对正常运行的pH计也应按期标定（一样平常半个月或更长时间，，，按详细情形而定）。。 。。
6.仪表的维护及故障处置惩罚
6.1电极系统的故障检查
pH丈量系统不可正常运行，，，即不可标定或响应异常时，，，一样平常故障都泛起在电极系统上，，，而转换器的故障较少，，，检查要领如下：
电极的外观检查：（取出电极并用清水冲洗清洁，，，视察）
① 电极是否破损，，，破损则电极报废
②电极内部电解液是否混浊、变黄、是否有隔膜变黑的征象。。 。。
③拧下电极引线螺帽，，，看插头是否清洁，，，若是较脏用丙酮擦洗并风干。。 。。
电极零点及斜率的检查：（电极损坏或性能变差体现为零点漂移和斜率转变）
①电极零点的检查：将电极浸入6.88pH的标准缓冲溶液中，，，仪表如显示在6.88±0.5 pH 则电极零点正常，，，如偏离大于6.88±1.5 pH 则电极零点漂移，，，替换新的。。 。。
②电极斜率的检查：将电极浸入6.88pH的标准缓冲溶液中，，，调理“零点”电位器使仪表显示6.88，，，然后将电极洗净浸入9.18pH的标准缓冲溶液中，，，仪表稳固后如显示小于8.5 pH则电极斜率变小，，，调理规模电位器也调理不过来，，，就需对电极举行处置惩罚或替换新的。。 。。
电极的再生及处置惩罚要领：
玻璃电极在高温下易加速老化，，，并且是不可逆的，，，其他缘故原由也可能造成电极性能的下降。。 。。当电极的性能有所下降就需再生，，，常见故障及处置惩罚要领如下：
⑴斜率太�。。 。。�
①玻璃膜或隔膜污染，，，用胃卵白酶/HCL再生液浸泡后冲洗。。 。。
②电极引线螺帽污染，，，用丙酮擦洗，，，吹干。。 。。
③玻璃膜老化：用稀HF活化1分钟后洗濯。。 。。
④内部短路，，，无法修复。。 。。
⑵响应缓慢：
①玻璃膜污染，，，用胃卵白酶/HCL再生液浸泡后冲洗。。 。。
②玻璃膜老化：用稀HF活化1分钟后洗濯。。 。。
⑶零点飘移：
①参比电极电解液被污染，，，换电极。。 。。
②隔膜污染，，，用胃卵白酶/HCL再生液浸泡后冲洗。。 。。
③导出系统AgCl脱落，，，无法再生。。 。。
注重：种种再生要领用事后仍无效，，，则电极报废。。 。。
电极引线的检查：
电极线绝缘层破损或被溶液侵蚀，，，可能造成接地电阻过小或电极短路，，，从而使显示跳动甚至无法标定、丈量。。 。。检查要领如下：断开电极后用万用表电阻档直接丈量电极线两头，，，应大于1010Ω，，，也可参照5.1中的③
6.2转换器的检查与维护
转换器的装置现场不应有强电磁滋扰和强烈振动，，，也不应有强侵蚀性气体。。 。。转换器内部应坚持干燥，，，如发明显示屏泛起多个小数点，，，则说明转换器内部湿润应将转换器取下举行干燥。。 。。
转换器的检查
① 接线：翻开转换器后盖，，，断开6#、8#端子间的电缆线，，，接直流毫伏信号爆发器的输出（8#接+，，，6#接-）。。 。。
② 定位检查：直流毫伏信号爆发器输出零毫伏信号，，，仪表应显示7.00±0.1pH，，，调理定位电位器使仪表显示7.00±0.1pH，，，如调理不过来则转换器有问题。。 。。
③ 规模检查：直流毫伏信号爆发器输出-407.12 mV毫伏信号，，，仪表应显示14.00±0.1pH，，，调理规模电位器使仪表显示14.00±0.1pH，，，如调理不过来则转换器有问题（必需是定位检查正常的情形下）。。 。。

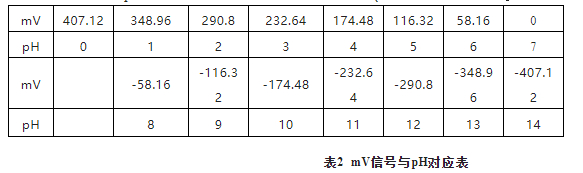

④ 线性检查：直流毫伏信号爆发器依次输出从-407.12 mV至407.12 mV（详细见表2），，，仪表应显示其对应的pH值，，，如差值大于±0.1 pH则仪表线性差。。 。。
⑤ 输出电流的检查：直流毫伏信号爆发器输出零毫伏信号，，，仪表应显示7.00 ±0.1pH，，，输出电流12.00±0.15mA为正常(仪表量程为 0-14pH)。。 。。
转换器电路泛起一样平常故障可按后述“一样平常故障及处置惩罚要领”维护，，，关于无法解决的问题可送往生产厂替换或修理。。 。。
6.3检测器的检查与维护
①流通式取样罐应注重坚持适量的样品流速，，，以免带来较大的滞后。。 。。
② 沉入式应包管毗连处密封，，，不然侵蚀电极线及污染电极引线螺帽，，，甚至损坏电极。。 。。
6.4一样平常故障及处置惩罚要领

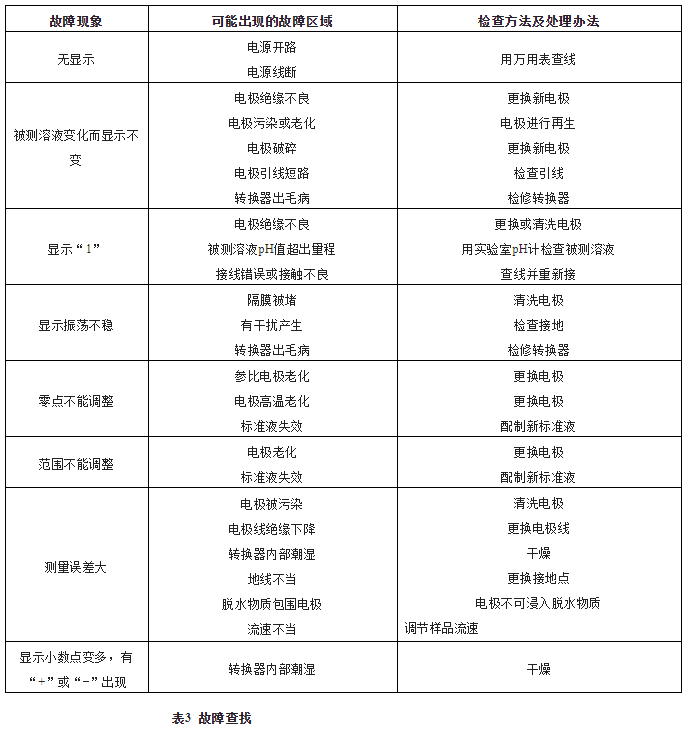

(见表3)
7.1仪器的生涯
仪器在装置前必需生涯在库房内，，，情形温度0~45℃，，，相对湿度不大于85%，，，周围不含侵蚀性气体。。 。。
7.2仪器的运输
仪器在运输时应妥善包装，，，在包装箱上应写上“小心轻放”、“不许翻转”等字和“向上”的标记。。 。。
