热电阻和热电偶的区别及故障处置惩罚要领
热电阻和热电偶的区别及故障处置惩罚要领
一、热电阻与热电偶的区别

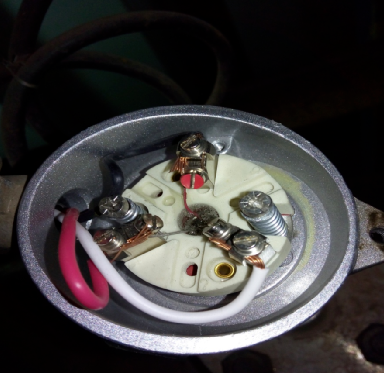

1、从可以区分：为热电阻，，为热电偶。。
2、线制差别：热电偶为二线制，，热电阻为二线制、三线制和四线制，，常用的为三线制。。
3、丈量原理差别：热电阻随温度的升高阻值变大，，热电偶随温度的升高毫伏值变大。。
4、输出信号差别：热电阻用万用表丈量电阻信号，，热电偶用万用表丈量电压毫伏信号。。
5、所用传输电缆差别：热电阻到变送器用本安电缆，，热电偶到变送器用专用的赔偿导线。。
6、测温规模差别：热电阻一样平常丈量低温，，热电偶一样平常丈量高温。。
二、热电阻与热电偶的盘算公式
（1）热电阻的盘算公式
PT100热电阻常见的有两线制、三线制和四线制，，今天主要以三线制为例讲一下盘算公式。。
AB=AC=115欧姆 BC=5欧姆，，盘算一下现实温度应该为几多度？？？？
首先记着四句话：
1、电阻每增添1欧姆，，温度大致升高2.5度。。
2、温度每升高1度，，电阻大致升高0.385欧姆。。
3、PT100热电阻0度时电阻为100欧姆，，50度时电阻119.4欧姆，，100度时电阻为138.5欧姆。。
4、丈量热电阻的时间，，必需断开电源后再丈量，，才华包管准确性。。
A、简陋盘算历程：AB-BC=115-5=110欧姆 110-100=10欧姆 10*2.5=25度大致温度为25度左右。。
B、想要知道越发准确的温度，，则需要查PT100热电阻的分度表，，查一下110欧姆详细对应的温度109.35欧姆=24度，，109.73欧姆=25度，，110.12欧姆=26度
（2）热电偶的盘算公式
以K型热电偶为例，，先容一下两种盘算要领，，热端温度为840度，，840度的毫伏值为 34.909mv ，，情形温度为25度，，25度的毫伏值为1mv，，问DCS显示几多度是正常温度？？？？
简陋的盘算要领是
A:用万用表丈量热端毫伏值为34.909mv对应的温度为840度，，加上情形温度25度，，即是865度，，DCS显示温度865度左右，，这是许多先生傅教的盘算要领，，简质朴用。。
精准的盘算要领是
B:找一个现场温度计测出情形温度25度，，查分度表25度对应的毫伏值为1mv，，再丈量热端的毫伏值为34.909mv，，两个毫伏值相加即是35.909mv，，再查分度表可以看出864度对应35.880mv，，865度对应35.920mv，，35.909mv对应的温度就是在864度到865度之间。。
从上面两种盘算要领可以看出来，，先生傅的盘算要领更适用一些，，学习仪表要懂理论，，也要学会变通，，理论与实践相连系。。
三、热电阻常见故障及处置惩罚要领
1、热电阻断路和短路
处置惩罚要领：断路和短路是很容易判断的，，可用万用表的“×1Ω”档，，如测得的阻值小于R0，，则可能有短路的地方；；；；；；若万用表指示为无限大，，则可判断电阻体已断路。。电阻体短路一样平常较易处置惩罚，，只要不影响电阻丝是非和粗细，，找到短路处举行吹干，，增强绝缘即可。。电阻体断路修理必需要改变电阻丝的是非而影响电阻值，，为此以替换新的电阻体为好，，若接纳焊接修理，，焊接后要校验及格后才华使用。。
2、显示仪表指示值比现实值低或示值不稳
处置惩罚要领：�；；；；；；す苣谟薪鹗粜肌⒒页荆�，接线柱间脏污及热电阻短路（积水等） 除去金属屑，，清扫灰尘、水滴等，，找到短路点，，增强绝缘等。。
3、显示仪表指示无限大
处置惩罚要领：热电阻或引出线断路及接线端子松动，，替换电阻体，，或焊接及拧紧接线端子螺丝等。。
四、热电偶常见故障及处置惩罚要领
1、热电势比现实值小！（显示仪表指示值偏低）
处置惩罚要领：热电极短路 找出短路缘故原由，，如因湿润所致，，则需举行干燥；；；；；；如因绝缘子损坏所致，，则需替换绝缘子;
热电偶热电极变质 在长度允许的情形下，，剪去变质段重新焊接，，或替换新热电偶
2、热电偶的接线柱处积灰造成短路
处置惩罚要领：清扫积灰
3、赔偿导线线间短路
处置惩罚要领：找出短路点，，增强绝缘或替换赔偿导线
4、赔偿导线与热电偶极性接反
处置惩罚要领：重新接准确
5、赔偿导线与热电偶不配套
处置惩罚要领：替换相配套的赔偿导线
6、热电偶装置位置不当或插入深度不切合要求
处置惩罚要领：重新按划定装置
7、热电偶冷端温度赔偿不切合要求
处置惩罚要领：调解冷端赔偿器
8、热电偶与显示仪表不配套
处置惩罚要领：替换热电偶或显示仪表使之相配套
9、热电势比现实值大（显示仪表指示值偏高）
处置惩罚要领：热电偶与显示仪表不配套 替换热电偶或显示仪表使之相配套
10、有直流滋扰信号进入
处置惩罚要领：扫除直流滋扰
11、热电势输出不稳固
处置惩罚要领：热电偶接线柱与热电极接触不良 将接线柱螺丝拧紧
12、热电偶丈量线路绝缘破损引起断续短路或接地
处置惩罚要领：找出故障点，，修复绝缘
13、热电偶装置不牢或外部震惊
处置惩罚要领：紧固热电偶，，消除震惊或接纳减震步伐
14、热电极将断未断
处置惩罚要领：修复或替换热电偶
15、外界滋扰（交流泄电，，电磁感应等）
处置惩罚要领：查出滋扰源，，接纳屏障步伐
16、热电偶热电势误差大
处置惩罚要领：热电极变质 替换热电极
