在HMI上显示PLC代码流程的要领分享

无论是做PLC项目开发，，，，，，照旧后期维护，，，，，，都有一个小问题保存，，，，，，装备会无缘无故的不可动，，，，，，一样平常的有履历的PLC工程师会将报警写得很详细，，，，，，可是仍然不可阻止泛起疏忽。。。。。

这时，，，，，，我们该怎样调解的，，，，，，接下来，，，，，，我就给各人先容一个很是有趣的应用，，，，，，可以将PLC流程显示在HMI上，，，，，，只要装备阻止，，，，，，可以在HMI实时显示出停在哪一步，，，，，，这一步是做什么的，，，，，，需要什么条件！

调试职员可以少许多时间去连机，，，，，，对一些不熟练使用PLC的职员也可以举行简朴判断，，，，，，下面就是实现办法，，，，，，供各人参考。。。。。

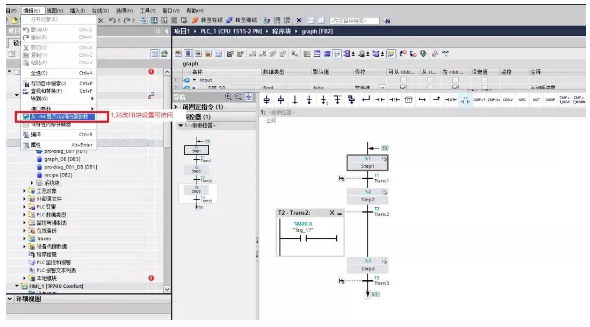

1）首先建设一个Graph 流程的FB块，，，，，，用FB块举行流程图的编程，，，，，，翻开FB功效块，，，，，，并在编辑菜单中勾选如图“从HMI显示/会见内部参数”，，，，，，如下图所示：

▲ 图1.翻开graph功效块，，，，，，并举行设置

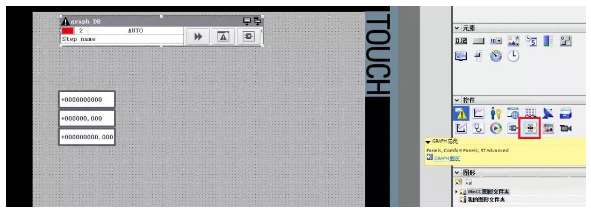

2）在HMI中新建一个画面，，，，，，增添一个控件“GRAPH总览”，，，，，，如下图所示：

▲ 图2.添加控件

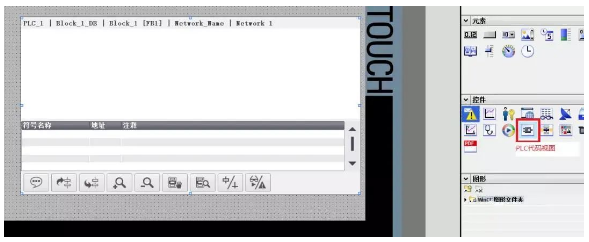

3）添加一个“画面4”，，，，，，并在其中添加一个控件“PLC代码视图”，，，，，，如下图所示：

▲ 图3.添加PLC代码视图

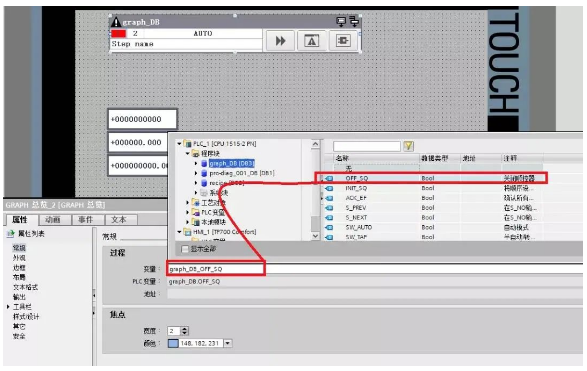

4）设置控件，，，，，，将变量毗连到对应的FB块的配景块中的"OFF_SQ"，，，，，，如下图所示：

▲图4.毗连GRAPH块的变量

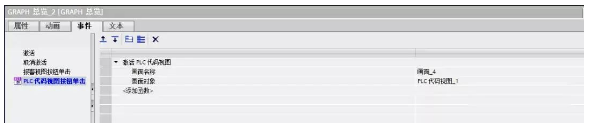

5）在事务中编辑“PLC代码视图按钮单击”，，，，，，目的是泛起问题时按下按钮时可以直接跳出对应的“画面4”，，，，，，并在画面四中显示对应的PLC代码，，，，，，如下图所示：

▲ 图5.PLC代码编辑

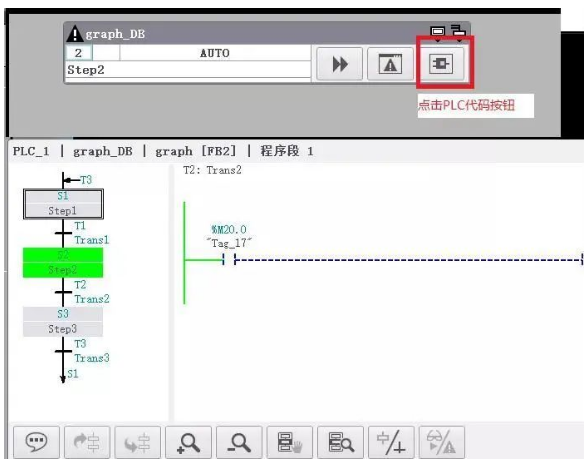

6）执行效果如下图，，，，，，停在第二步，，，，，，缘故原由是M20.0信号没有知足，，，，，，如下图所示：

▲图6.监视效果

好了，，，，，，这只是一个简朴的示例，，，，，，PLC工程师编程时需要综合思量到变量名，，，，，，步号的名称，，，，，，这样才华抵达理想的效果。。。。。
