关于电力系统中110kV及以上电压品级的中性点直接接地系统，，中性点直接接地数目，，直接影响整个网络零序电流的巨细和漫衍，，进而影响零序过流保�；；；；さ乃秤π院驼ㄅ趟�。。一样平常双主变或多主变并列运行的变电站，，为包管系统为直接接地系统，，其中1台主变中性点直接接地运行，，其余主变中性点经间隙接地运行。。
高电压品级系统中，，绝缘用度在装备总价钱中的占比相当大，，通过降低绝缘水平带来的经济效益十分显著。。
110kV及以上电压品级的电网，，一方面接纳中性点直接接地方法，，以解决系统接地故障时的非故障相电压升高问题，，另一方面，，大宗使用分级绝缘变压器取代全绝缘变压器，，从而降低装备制造本钱。。
Tips：分级绝缘变压器
变压器按中性点绝缘方法分类可分为：
①全绝缘变压器
②分级绝缘变压器
全绝缘是指星形接线变压器中性点的绝缘水平与三相出线的绝缘水平相同。。例如60kV及以下电压品级的变压器中性点绝缘即接纳这种方法。。
分级绝缘是指中性点的绝缘水平低于三相出线的绝缘水平。。例如110kV电压品级的变压器中性点接纳35kV的绝缘水平，，220kV电压品级的变压器中性点接纳110kV的绝缘水平。。
接纳分级绝缘后，，因变压器内绝缘的尺寸缩�。。�，变压器的尺寸可以响应地缩�。。�，造价也降低许多。。
01、变压器中性点直接接地与中性点不接地配景资料
Q：为什么在电网现实运行中，，并非所有的变压器中性点直接接地，，而是将相对牢靠的部分变压器接纳中性点不接地方法或经放电间隙接地方法？？？？？？
A：①为了限制电网短路电流，，主要是单相短路电流，，阻止其凌驾断路器的遮断容量，，从而使电网时刻处于因断路器无法开断故障电流而使事故扩大的危险之中。。这是通过减小变压器中性点接地的数目，，增添网络的零序阻抗可以实现。。
②为了继电保�；；；；ぶ涞恼ㄅ浜细侠�。。阻止因运行方法的转变，，如故障跳闸、运行方法调解等，，导致零序网络转变过大，，泛起定值整定的失配情形。。
Q：部分变压器中性点不接地运行带来了什么问题？？？？？？
A：①在开式运行网络中，，局部地区小网与主网毗连的线路跳闸后，，可能会形成孤网运行的征象，，此时若孤网爆发单相接地故障，，且在孤网内无中性接地运行，，则可能造成非故障相对地电压升高，，且无足够大的零序电流确保故障的切除，，可能导致变压器本体线圈的非故障相和中性点绝缘被击穿。。
②关于分级绝缘变压器，，此类过电压造成的威胁愈甚，，以是必需针对该类故障情形设置对应的继电保�；；；；け苊馐鹿时ⅲ�，并且中性点不接地变压器应先于中性点接地变压器被切除，，阻止泛起电网无中性点接所在，，使得故障扩大到其他装备，，这也得依赖于继电保�；；；；ふǖ暮侠砼浜侠词迪�。。
③中性点不接地时，，故障电宇量对变压器的危害十分重大。。其中，，零序电压轻则会导致变压器绕组与铁心消耗增添、绕组过热、绝缘老化加速，，重则破损变压器中性点的绝缘水平，，使其击穿损坏。。同时零序电流会影响电压稳固性，，如电压差池称、中点电压偏移等，，影响装备稳固运行。。
Q：关于分级绝缘变压器，，怎样保�；；；；て涿馐懿畛爻圃诵小⒉畛爻乒收衔Ｏ眨浚�？？？？
A：①变压器联跳方法接纳当站内中性点接地的变压器爆发内部故障的同时一并切除中性点不接地的另一台变压器（弱点：选择性差、定值配合重大，，容易扩大停电规模）。。
②设置放电间隙方法，，接纳在中性点不接地运行方法的变压器中性点设置放电间隙，，并设置间隙保�；；；；�。。
02、间隙保�；；；；ぷ槌�
间隙保�；；；；び杉湎读阈蚬鞅；；；；；ず土阈蚬贡；；；；；ぷ槌桑�，作为变压器中性点经放电间隙接地运行时的接地故障后备保�；；；；�。。
1. 间隙零序过电流保�；；；；�
间隙零序过电流保�；；；；な窃谙低潮⒌ハ嘟拥厥保�，变压器中性点感受到的电压凌驾击穿电压，，导致间隙接地针两头击通启动的保�；；；；ぃ�，用于保�；；；；し诺缂湎蹲柚挂虺な奔浠鞔┒鸹担�，是放电间隙本体的主保�；；；；ぃ�；；；；
用于维持电网零序网络的稳固，，阻止因整定盘算中泛起非预期零序网络而导致其他零序保�；；；；ぃㄓ绕涫浅鱿叩牧阈虻缌鞅；；；；；ぃ┏な奔渚芏蛭蠖那樾危�，是系统其他零序保�；；；；さ脑逗蟊副；；；；；�。。
间隙击穿后，，从故障点经放电间隙形成通路爆发电流，，这就是间隙零序电流，，当间隙零序电流凌驾了整定值，，经整定延时，，保�；；；；ば卸鞅涓鞑嗫�。。
2. 零序电压保�；；；；�
零序电压保�；；；；な钦攵运南低车ハ嘟拥毓收贤庇置挥兄行缘憬铀诨蚴ブ行缘憬铀诘那樾紊柚茫�，避免故障爆发的零序过电压对系统电气装备绝缘组成威胁，，是放电间隙的增补或近后备。。
零序电压取母线电压，，当其凌驾了整定值，，经整定延时，，零序电压保�；；；；ば卸鞅涓鞑嗫�。。
3. 间隙零序过流保�；；；；ず土阈蚬贡；；；；；づ浜�
思量到在间隙击穿历程中，，间隙零序过流和零序过压可能交替泛起，，保�；；；；ぢ呒谎匠＝幽闪阈蚬购图湎读阈蚬髟卸笙嗷ゼ岢�。。
间隙保�；；；；さ男卸奔湟约湎读阈蚬鞅；；；；；さ氖奔湔ㄖ滴�。。
03、间隙保�；；；；ふ�
GB 14285—2006《继电保�；；；；ず颓寰沧远爸檬忠展娉獭�
分级绝缘变压器在间隙保�；；；；さ缌鞯缪乖卸螅�，经0.3～0.5s时限行动断开变压器各侧断路器。。
DL/T 559—2007《220kV～750kV电网继电保�；；；；ぷ爸迷诵姓ü娉獭�
①中性点放电间隙零序电流保�；；；；さ钠舳缌骺烧ㄎ湎痘鞔┦庇凶愎坏难杆俣龋�，保�；；；；ば卸蟠�0.3～0.5s延时，，断开变压器各侧断路器。。
②中性点经放电间隙接地的220kV变压器的零序电压保�；；；；ぃ�，其3U0定值一样平常可整定为180V和0.5s。。
DL/T684—2012 《大型发电机变压器继电保�；；；；ふㄅ趟愕荚颉�
分级绝缘且中性点装设放电间隙的变压器的零序过电压继电器的整定建议为180V，，间隙零序过流保�；；；；さ囊淮涡卸缌骺扇�100A，，零序电压保�；；；；ぱ邮笨扇�0.3～0.5s，，间隙零序过流保�；；；；ぱ邮笨扇�0.3～0.5s，，可思量与出线接地后备保�；；；；な奔渑浜�。。
Q/GDW 1175—2013《变压器、高压并联电抗器和母线保�；；；；ぜ案ㄖ爸帽曜蓟杓乒娣丁�
间隙零序过流保�；；；；ず土阈虻缪沟恼际毕尥牙�。。
1. 间隙零序过流保�；；；；さ缌鞫ㄖ�
思量选取很小的幅值使得在间隙击穿时有足够的迅速度，，用于判断放电间隙有无击穿。。
2. 间隙零序过流保�；；；；ぱ邮倍ㄖ�
思量选取较短延时小于放电间隙的击穿耐受时间，，同时尽快切除新增接所在（放电间隙的变压器）阻止零序网络稳固性长时间破损，，但别的也可思量与出线接地后备保�；；；；な奔渑浜希�，导致时间配合或保�；；；；ぱ≡裥缘拿�。。
当延伸间隙零序过流保�；；；；さ男卸际奔洌�，会给电网带来哪些危害？？？？？？
①导致放电间隙因击穿过长而损坏。。只有当整定延时小于放电间隙的击穿耐受时间，，或者变压器中性点间隙击穿且较长时间工频续流情形下变压器中性点的绝缘能够遭受该电压水平，，则可以适当延伸该整准时间。。
②间隙零序过流保�；；；；ぱ邮倍ㄖ档难由旎岬贾碌缤阈蛲缥裙绦猿な奔浔黄扑穑�，这是整定盘算中泛起的非预期零序网络，，可能导致其他零序保�；；；；ぃㄈ绯鱿吡阈虻缌鞅；；；；；ぃ┓浩鸪な奔渚芏蛭蠖那樾�。。
3. 零序电压保�；；；；さ缪苟ㄖ�
思量按180V举行整定（工程履历），，也可依据变压器中性点绝缘水平（中性点耐压值）盘算得出。。
4. 零序电压保�；；；；ぱ邮倍ㄖ�
思量仅躲过单相接地的暂态过压。。由于在电网爆发单相接地故障时，，被保�；；；；け溲蛊魑谖ㄒ恢行缘阒苯咏铀冢�，保�；；；；の扌栌肫渌拥乇；；；；；ぞ傩信浜�。。
04、主变中性点倒闸操作中零序保�；；；；ぁ⒓湎侗；；；；；ね锻怂承�
假设某220kV变电站两台主变高压侧并列运行。。

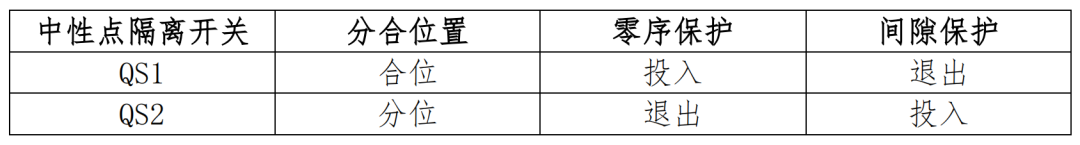

1号主变中性点隔脱离关QS1为合位，，2号主变中性点隔脱离关QS2为分位。。此时凭证地区电网调理划定1号主变2号主变零序、间隙保�；；；；ね锻俗刺�，如下表：
现在要举行倒换中性点的倒闸操作，，倒为2号主变中性点直接接地。。原则是先合2号主变中性点QS2，，再拉开1号主变中性点QS1。。切换历程包管系统仍为直接接地系统。。
操作中性点时，，掌握好中性点零序保�；；；；すπа拱搴图湎侗；；；；；すπа拱宥家谕度胱刺脑�。。

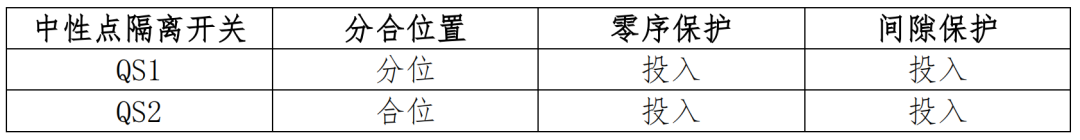

在举行拉开或者合上直接接地系统变压器中性点之前，，先举行零序或间隙保�；；；；すπа拱逋度氩僮�。。使中性点零序保�；；；；すπа拱搴图湎侗；；；；；すπа拱宥荚谕度胱刺�，如下表：
然后再举行中性点分合操作。。合上主变中性点隔脱离关之退却出间隙保�；；；；すπа拱澹�，拉开中性点之退却出零序保�；；；；すπа拱�。。
